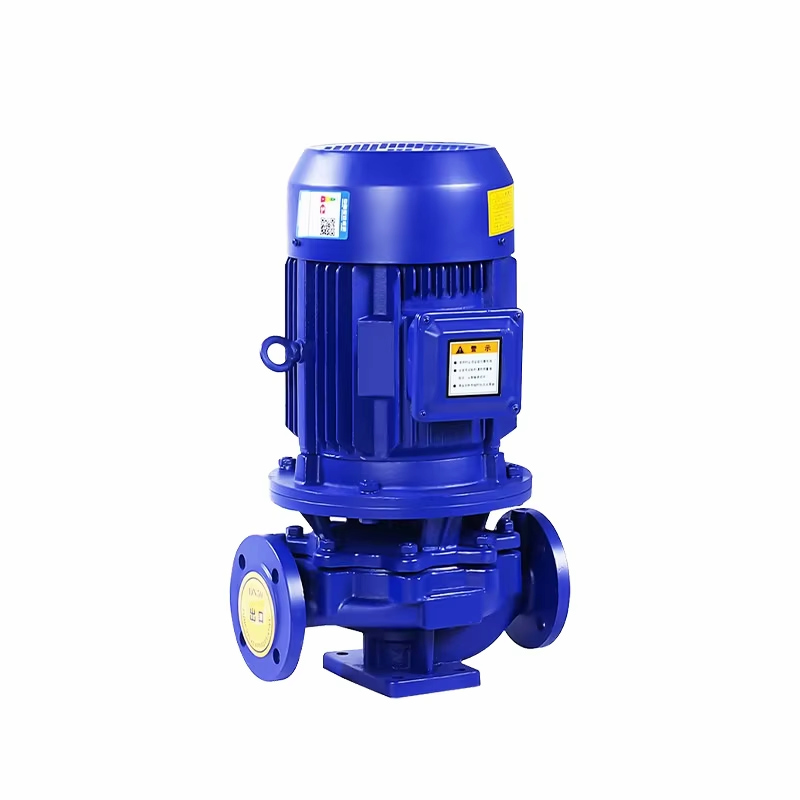

مضخات طرد مركزي للأنابيب الرأسية

الاستخدام:

تُستخدم مضخات الطرد المركزي العمودية من نوع ISG لمعالجة المياه النظيفة والسوائل المشابهة للماء في خصائصها الفيزيائية والكيميائية. وهي مناسبة لتطبيقات إمدادات المياه والصرف الصحي في المناطق الصناعية والمدن، وإمدادات المياه المضغوطة في المباني الشاهقة، وري الحدائق، وأنظمة مكافحة الحرائق، والنقل لمسافات طويلة، والتدفئة، والتهوية، وتبريد الهواء، ودورات المياه في الحمامات لتوزيع الضغط الدوري للماء البارد والساخن، وغيرها من المعدات. درجة حرارة التشغيل T < 80 درجة مئوية.

سمات:

1. هيكل رأسي، المدخل والمخرج بنفس الأحجام وعلى نفس الخط المركزي، يمكن تركيبه في خط الأنابيب، تمامًا مثل الصمام، مظهر مدمج وجذاب، مساحة صغيرة تشغلها، تكلفة بناء منخفضة، خدمة خارجية إذا تم توفير غطاء حماية.

2. يتم تركيب المروحة مباشرة على العمود الممتد للمحرك، وتتميز بأبعاد محورية قصيرة، وهيكل مضغوط، وتكوين معقول لمحمل المضخة والمحرك لتحقيق توازن فعال بين الحمل القطري والمحوري الناتج عن تشغيل المضخة، وبالتالي ضمان التشغيل السلس، والاهتزاز القليل، والضوضاء المنخفضة.

3. استخدام مانع تسرب ميكانيكي أو مزيج من موانع التسرب الميكانيكية لمانع تسرب العمود، وحلقة مانع تسرب من سبائك التيتانيوم المستوردة، ومانع تسرب ميكانيكي متوسط ​​مقاوم لدرجات الحرارة العالية، ومادة سبيكة صلبة ومانع تسرب مقاوم للتآكل، مما يطيل بشكل فعال عمر خدمة مانع التسرب الميكانيكي.

4. سهولة التركيب والصيانة، لا حاجة لتفكيك نظام الأنابيب، ويمكن إخراج جميع مكونات الدوار فقط عن طريق فك الصواميل الموجودة على مقعد الوصلة للمضخة.

5.أنماط التشغيل المتسلسل والمتوازي استجابةً لمعدل التدفق وضغط التسليم المطلوب.

6. يتم تركيبها عمودياً وأفقياً وفقاً لمتطلبات ترتيب خط الأنابيب.

ظروف العمل:

نطاق التدفق: 1.8–2000 م³/ساعة

ارفع رأسك: <130 متر

درجة حرارة متوسطة: -10 درجة مئوية ~ 80 درجة مئوية، 105 درجة مئوية

درجة الحرارة المحيطة: درجة الحرارة القصوى +40 درجة مئوية؛ الارتفاع فوق مستوى سطح البحر أقل من 1500 متر؛ الرطوبة النسبية لا تتجاوز 95%

أقصى ضغط تشغيل: 1.6 ميجا باسكال

بالنسبة لأي مادة صلبة غير قابلة للذوبان في وسط العمل، يجب ألا يتجاوز حجمها 0.1%، ويجب أن تكون حبيباتها <0.2 مم.

تعليمات التركيب:

1.قبل التركيب، تحقق مما إذا كانت هناك أي قطع تثبيت مفكوكة أم لا، وما إذا كان ممر تدفق جسم المضخة مسدودًا أم لا، وذلك لتجنب حدوث أضرار للمروحة وجسم المضخة أثناء التشغيل.

2.عند التركيب، يجب ألا تتحمل المضخة وزن خط الأنابيب، لأن ذلك قد يتسبب في تشوه المضخة.

3.عند التركيب، يجب تثبيت مسامير التثبيت لتجنب تعرض المضخة للاهتزاز عند بدء التشغيل.

4.ولأغراض الصيانة السهلة والتشغيل الآمن، تم تركيب صمام ضبط على كل من أنابيب مدخل ومخرج المضخة، وتم تركيب مقياس ضغط بالقرب من مخرج المضخة لضمان عمل المضخة ضمن نطاق رأس التسليم والتدفق المقدر، وبالتالي الحصول على تشغيل طبيعي وإطالة عمر خدمة المضخة.

5.بعد التركيب، قم بتدوير عمود المضخة، ويجب ألا تسمع أي صوت احتكاك أو تآكل في المروحة. إذا سمعت أي صوت، فقم بتفكيك المضخة لفحص الأسباب.

6.يمكن تركيب المضخة عن طريق وصلة صلبة ووصلة مرنة (راجع نوع الوصلة).

صيانة المضخة:

1.الصيانة أثناء الخدمة:

(1)يجب ملء أنبوب المدخل بالسوائل، ويُحظر تشغيل المضخة لفترة طويلة في ظل حدوث التكهف.

(2)افحص تيار المحرك بانتظام، ويجب ألا يتجاوز التيار المقنن.

(3) بعد فترة طويلة من التشغيل، قد يزداد الضجيج والاهتزاز نتيجةً للتآكل الميكانيكي. في هذه الحالة، يجب إيقاف الجهاز لإجراء فحص دوري، واستبدال الأجزاء المتآكلة والمحامل إذا لزم الأمر. عمومًا، يحتاج الجهاز إلى صيانة شاملة مرة واحدة سنويًا.

2.صيانة مانع التسرب الميكانيكي

(1)يجب أن يكون تزييت الختم الميكانيكي نظيفًا وخاليًا من الجزيئات الصلبة.

(2)يُحظر على الأختام الميكانيكية العمل في ظل الاحتكاك الجاف.

(3)قبل البدء، قم بتدوير المضخة (المحرك) لعدة دورات لتجنب كسر وتلف حلقة الجرافيت بسبب بدء التشغيل المفاجئ.

(4) يُسمح بتسرب مانع التسرب بمقدار 3 قطرات/دقيقة. وإلا، فيجب فحصه.

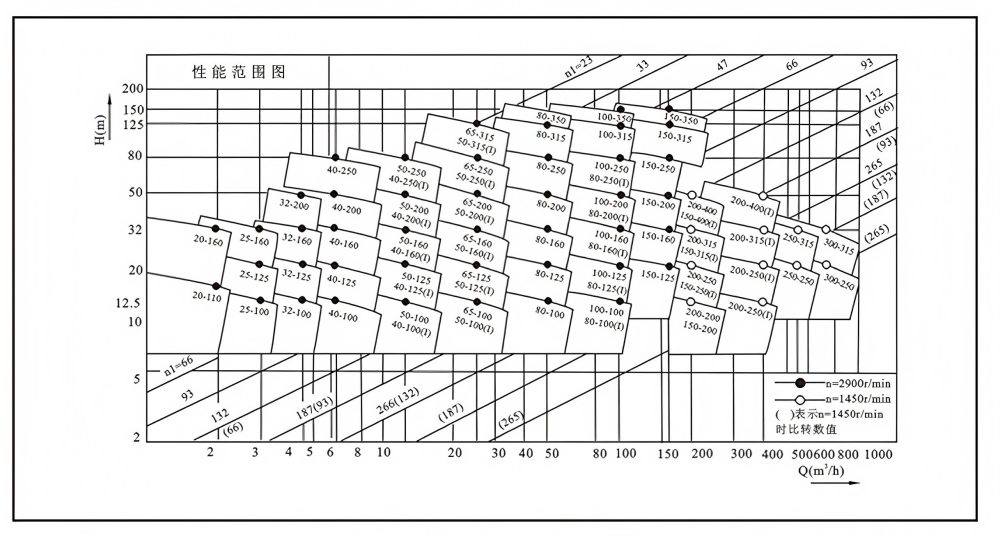

نطاق الأداء:

المواصفات الهيكلية:

① غطاء طرفي مشترك مع محرك، وأبعاد محورية مختصرة، وهيكل بسيط.

② تم تركيب فتحة قياس الضغط وفتحة تصريف المياه على جسم المضخة.

③ صمام عادم مثبت على جسم المضخة لإخراج الهواء الموجود داخل المضخة قبل التشغيل.

④ تم تركيب لوحة قاعدة التثبيت وفتحة البرغي في الجزء السفلي من جسم المضخة لضمان التثبيت الآمن للوحدة بأكملها.

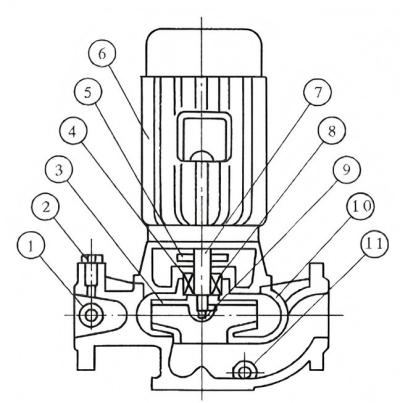

1- سدادة الضغط 2- صمام العادم 3- المروحة 4- مانع التسرب الميكانيكي 5- عاكس الماء 6- المحرك 7- العمود 8- مقعد الاتحاد 9- صامولة المروحة 10- جسم المضخة 11- صمام تصريف المياه

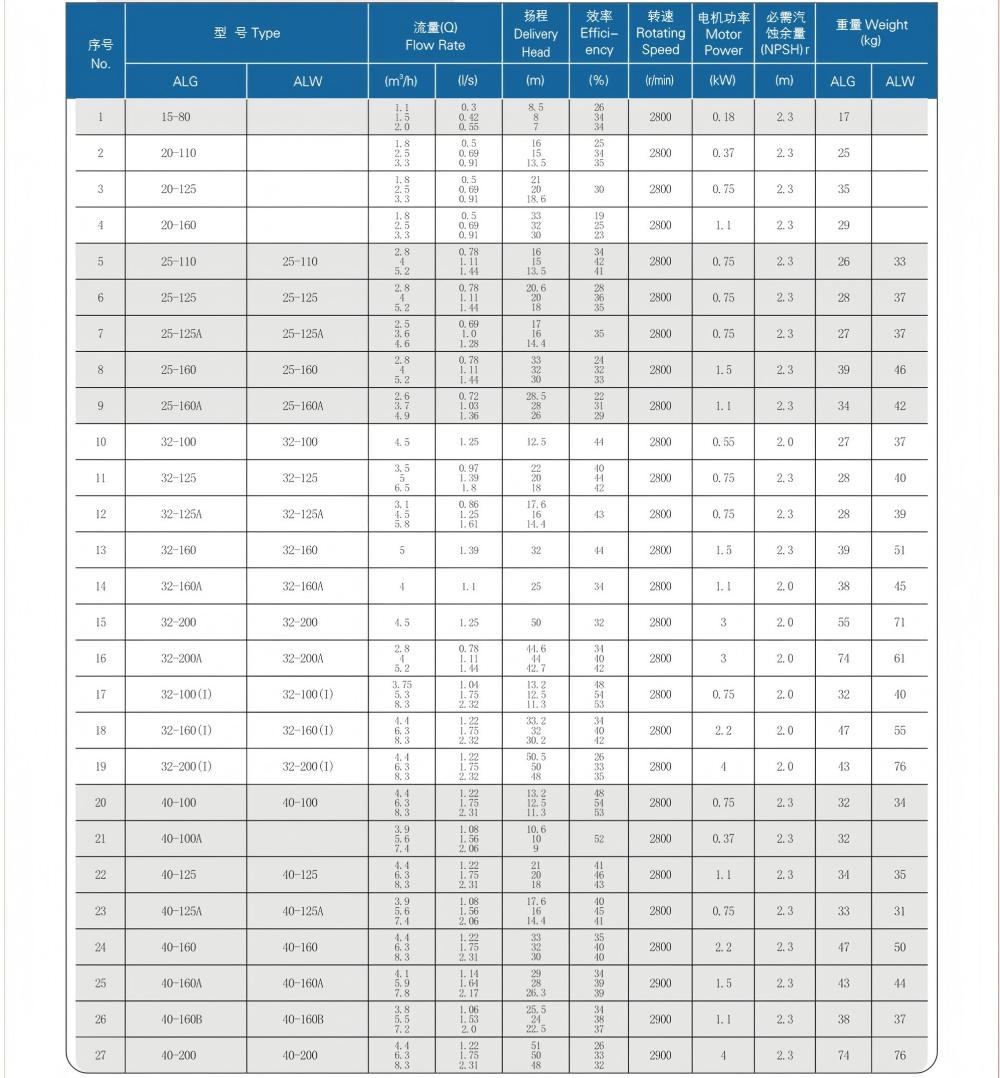

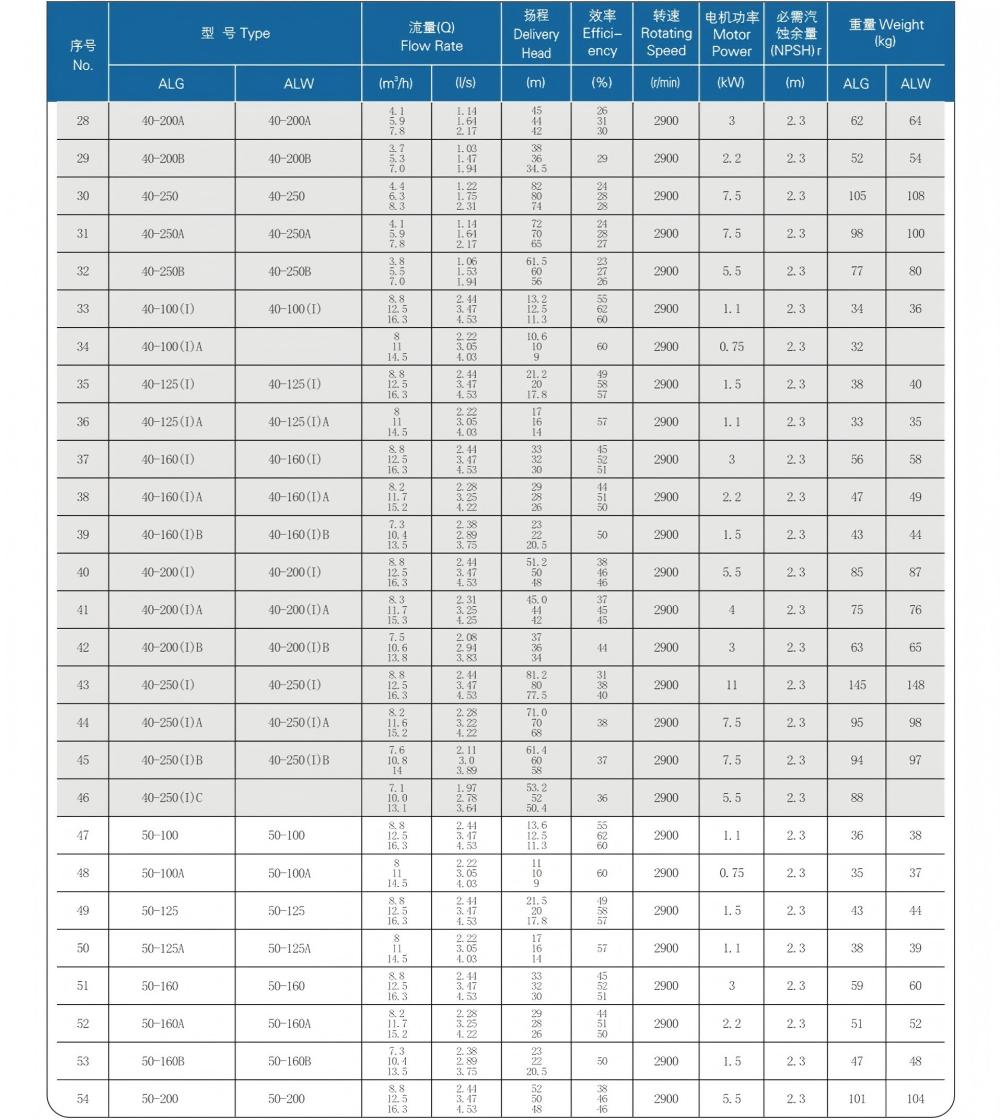

جدول معايير الأداء:
