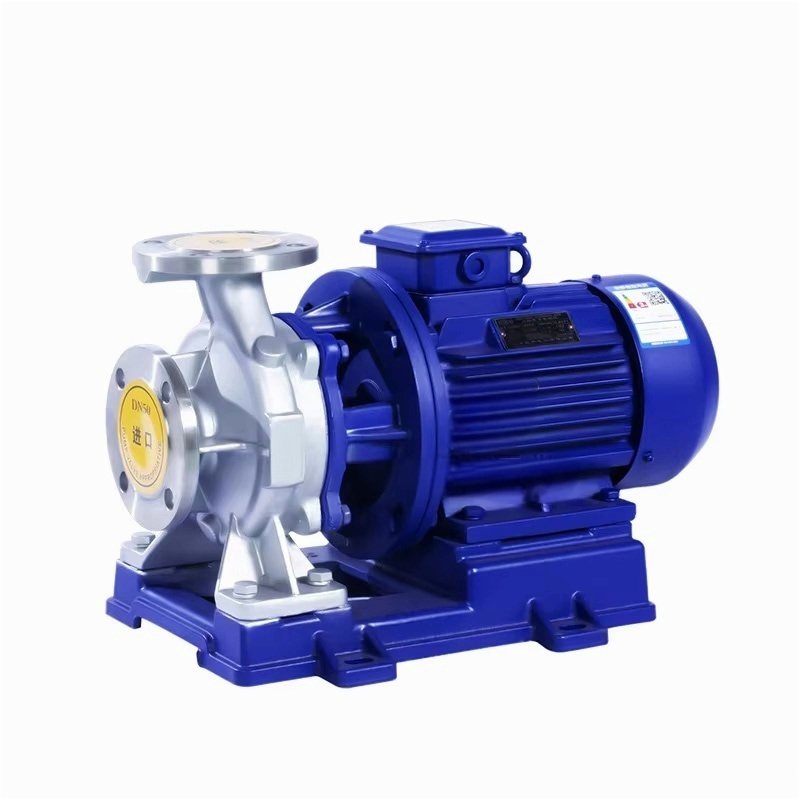

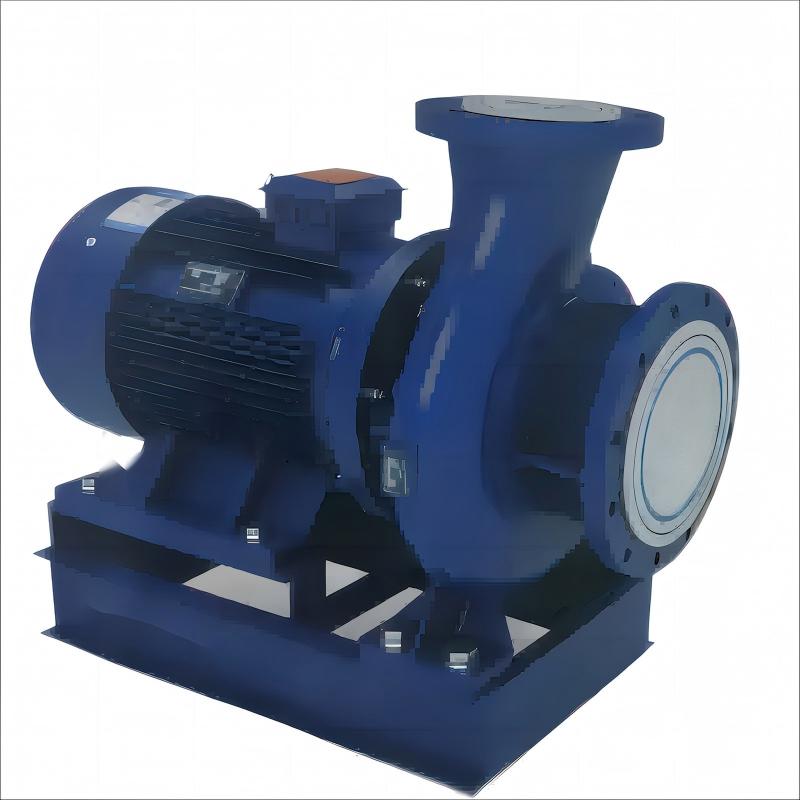

مضخات طرد مركزي أفقية من سلسلة ISW

المضخات الطاردة المركزية الأفقية

الاستخدام

تُستخدم مضخات الطرد المركزي الأفقية من نوع ISW لمعالجة المياه النظيفة والسوائل المشابهة للماء في خصائصها الفيزيائية والكيميائية. وهي مناسبة لتطبيقات إمدادات المياه والصرف الصحي في المناطق الصناعية والمدن، وإمدادات المياه المضغوطة في المباني الشاهقة والسفن، وري الحدائق، وأنظمة مكافحة الحرائق، والنقل لمسافات طويلة، والتدفئة، والتهوية، وتبريد المياه، ودورات المياه الباردة والساخنة في الحمامات، وغيرها من المعدات. يجب ألا تتجاوز درجة حرارة سائل التشغيل 85 درجة مئوية.

سمات

1. تصميم مدمج. هيكل أفقي، يجمع بين المحرك والمضخة. مظهر جذاب ومساحة تشغيل أقل. بالمقارنة مع المضخات الأفقية العادية، يوفر هذا التصميم مساحة تشغيل بنسبة 30%. في حال استخدام محرك خارجي بتصنيف IP54، يمكن استخدامه في الهواء الطلق دون الحاجة إلى غرفة خاصة بالمضخة.

٢. تشغيل سلس، ضوضاء منخفضة، وتمركز عالٍ للمكونات. يتميز المحرك والمضخة باقتران مباشر لتبسيط البنية الوسيطة وزيادة استقرار التشغيل. كما تتميز المروحة بتوازن ديناميكي وثابت ممتاز لضمان عدم وجود اهتزازات وانخفاض مستوى الضوضاء أثناء التشغيل، مما يطيل عمر المحامل ويحسن ظروف التشغيل.

3. استخدام مانع تسرب ميكانيكي عالي الجودة لمانع تسرب العمود، وحلقات مانع التسرب الدوارة والثابتة المصنوعة من سبيكة صلبة لتحقيق مقاومة التآكل، ومنع التسرب، وعمر خدمة طويل.

4. استخدام نموذج هيدروليكي متطور لتحقيق كفاءة عالية وأداء صوتي ممتاز.

5. بنية مميزة. جسم المضخة مزود بفتحة تصريف المياه في الجانب السفلي، وحواف المدخل والمخرج مزودة بفتحات قياس الضغط، وذلك لضمان التشغيل والصيانة بشكل طبيعي.

6. تحتوي هذه السلسلة من المضخات على مداخل أفقية ومخارج رأسية لأعلى لتسهيل ترتيب خطوط الأنابيب.

ظروف العمل

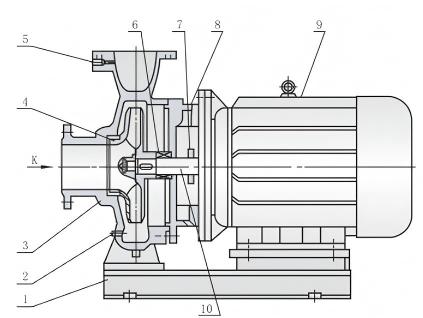

الخطابات الهيكلية

1、قاعدة 2、فتحة تصريف المياه 3、泵体جسم المضخة 4 、 المكره 5 、 الضغط التنصت 6、ختم ميكانيكي 7、منشق المياه 8 、 غطاء النهاية 9 、 محرك الآلة 10، رمح

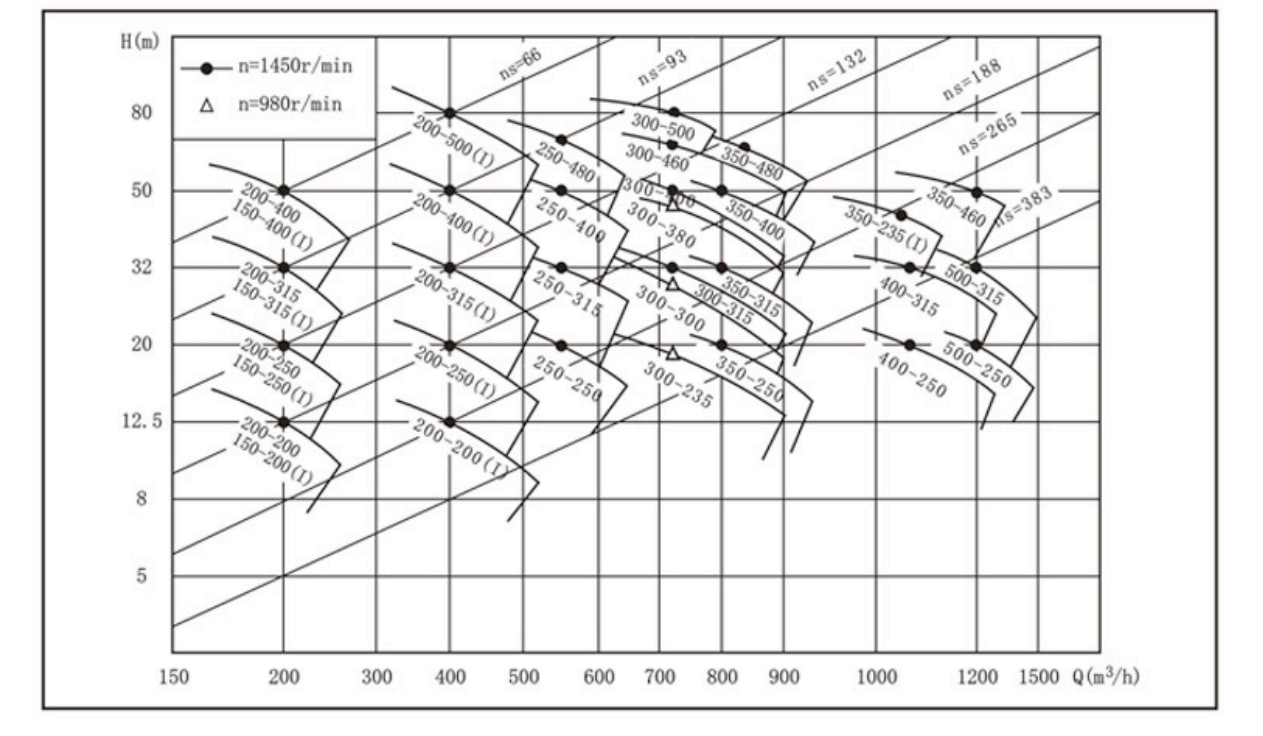

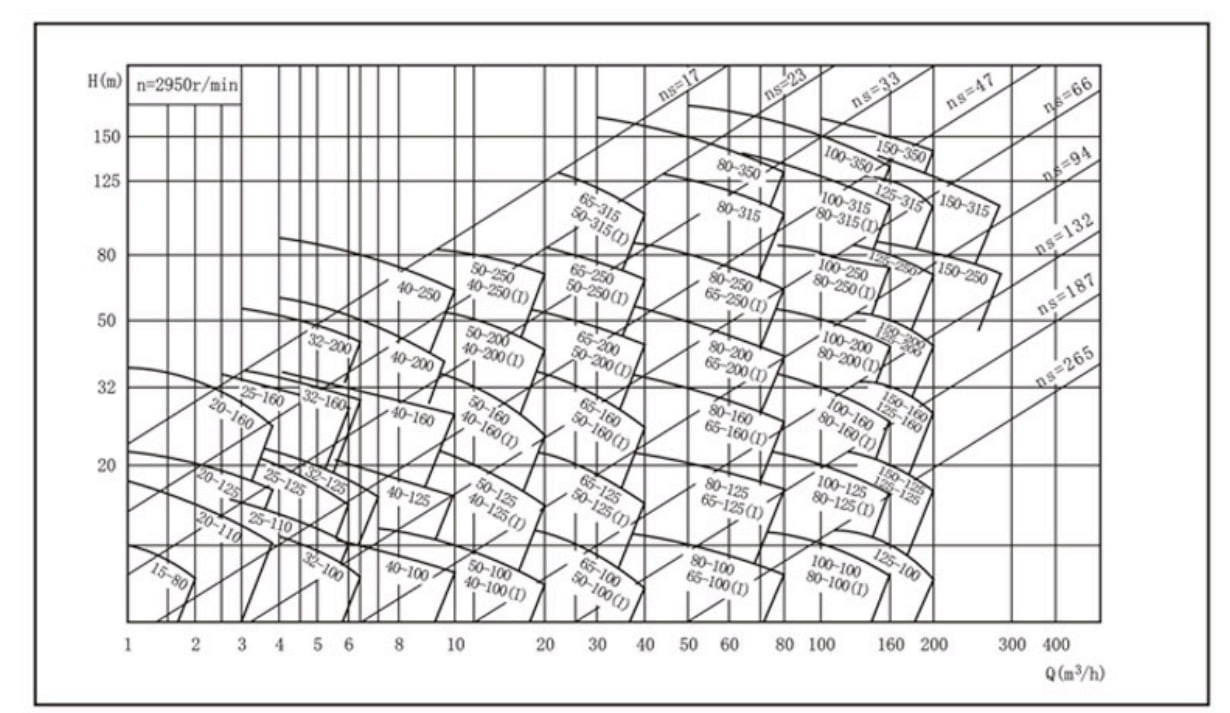

طيف الأداء

1. عند التركيب، يجب ألا يتحمل وزن خط الأنابيب بواسطة المضخة، ويجب أن يكون لها دعامة خاصة بها، وإلا فقد يتسبب ذلك في تشوه المضخة، مما سيؤثر على أداء التشغيل وعمر الخدمة للمضخة.

2. بنية متكاملة للمضخة والمحرك، دون الحاجة إلى تعديلات متكررة عند التركيب، مما يجعل عملية التركيب سهلة للغاية.

3. عند التركيب، يجب فحص مسامير التثبيت لتجنب اهتزاز المضخة أثناء بدء التشغيل.

4. قبل التركيب، تحقق بعناية من وجود أي مواد صلبة (مثل الأحجار أو حبيبات الذهب) في مسار تدفق المضخة، لأنها قد تسبب مشاكل في تشغيل المضخة، وتتلف المثقب وجسم المضخة.

5. ولضمان سهولة الصيانة والتشغيل الآمن، تم تركيب صمام تحكم على كل من أنابيب مدخل ومخرج المضخة، كما تم تركيب مقياس ضغط بالقرب من مخرج المضخة لضمان عمل المضخة ضمن نطاق ضغط التشغيل والتدفق المقدر، وبالتالي الحصول على تشغيل طبيعي وإطالة عمر خدمة المضخة.

6. عند استخدام المضخة في ظروف ضغط منخفض، يجب تركيب صمام قدم، ويجب ألا يكون هناك الكثير من الانحناءات في خط المدخل. ولا يُسمح بتسرب الماء والهواء.

7.Dsctwrge ppeire, ihte ron-etun vae shal be mounted at the outsdn ot gate valve.

٨. بعد التركيب، يجب ألا يصدر عن مضخة الدوران أي صوت احتكاك أو تعطل في المروحة. في حال وجود أي صوت، يجب تفكيك المضخة لفحص الأسباب.

9. يمكن تركيب المضخة بواسطة وصلة مرنة ووصلة مرنة

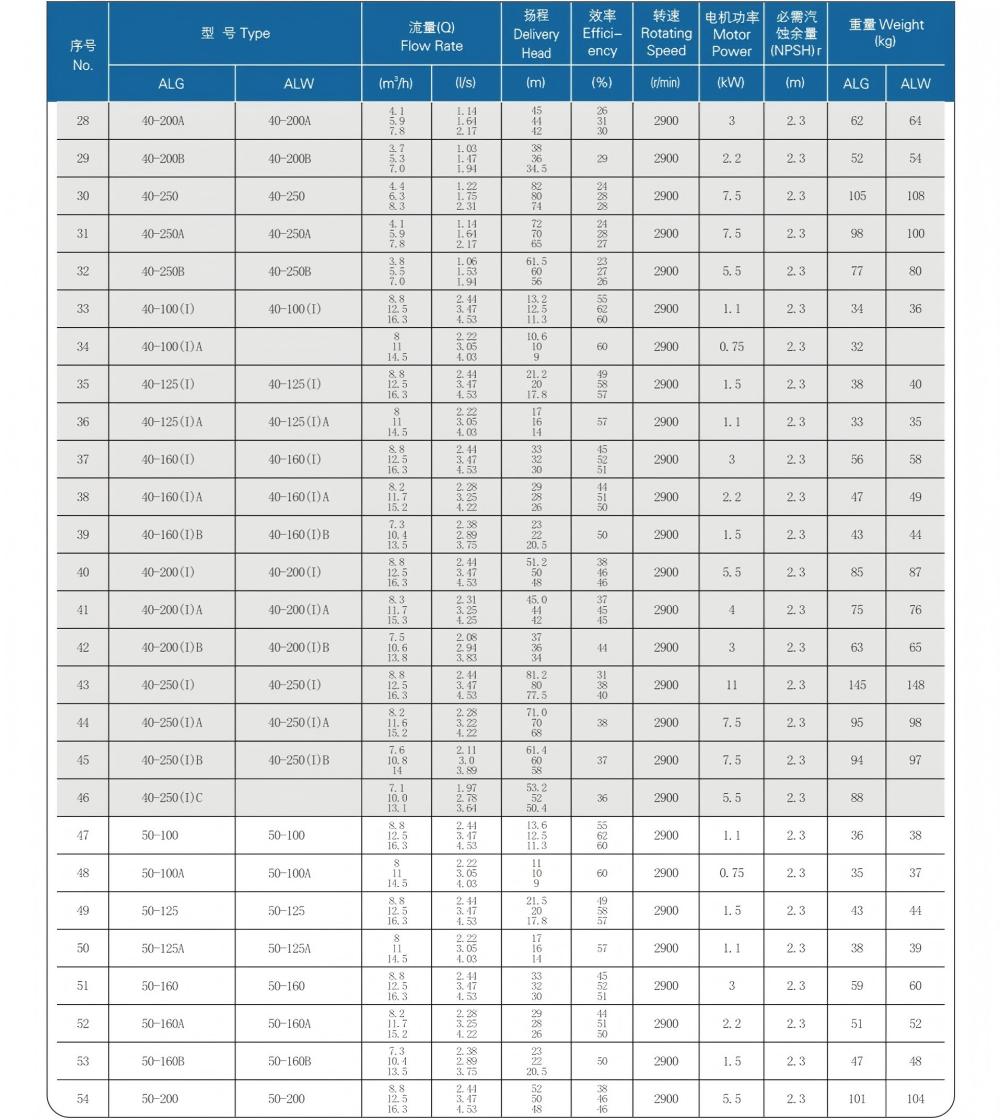

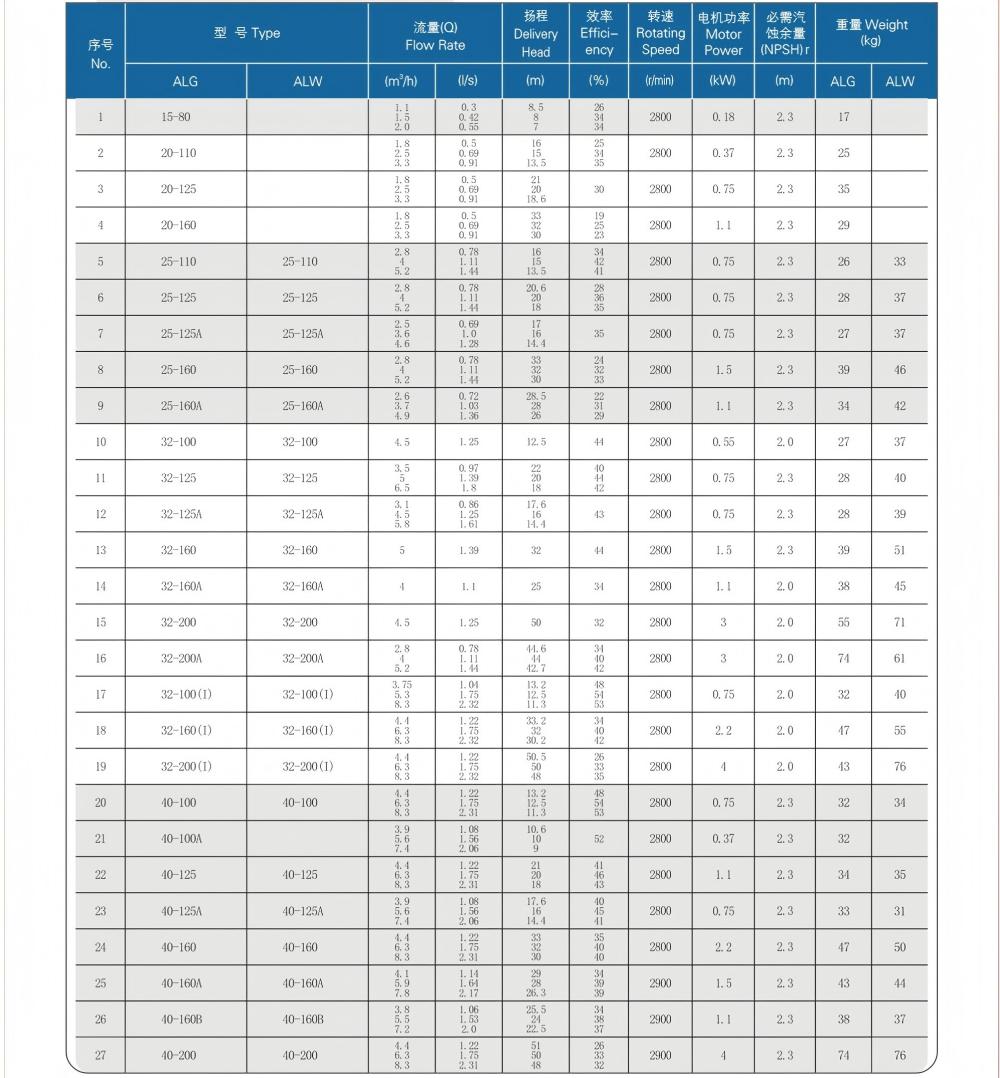

جدول معايير الأداء
