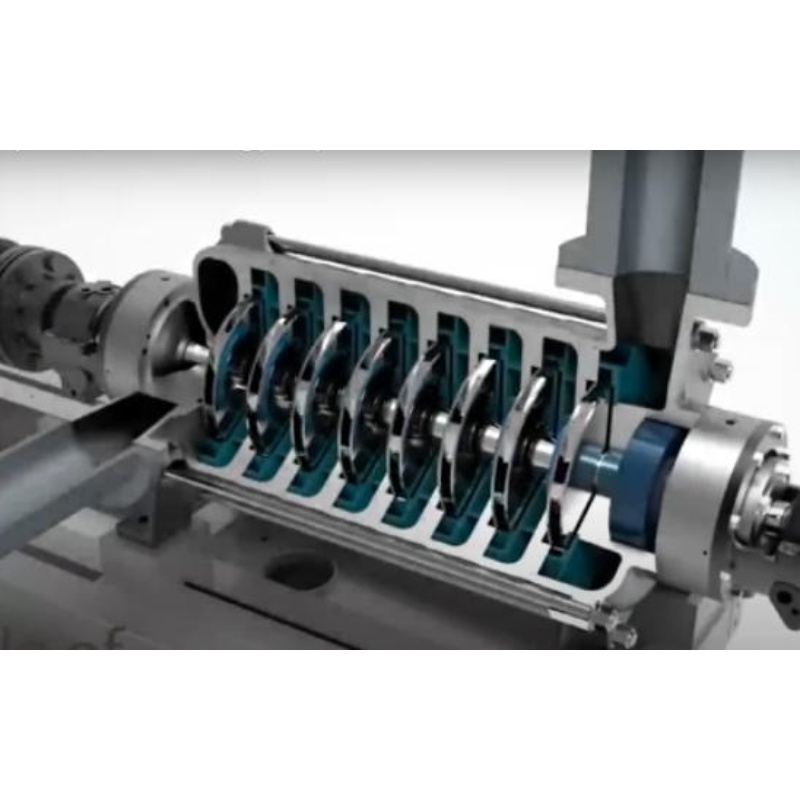

عشرة أسباب للاهتزاز المفرط للمضخة يُعدّ الاهتزاز غير الطبيعي للمضخات مؤشرًا رئيسيًا لتقييم موثوقيتها. ويمكن أن تتسبب عوامل متعددة في حدوثه. مضخة متعددة المراحل تشمل العوامل المؤثرة على استقرار المضخة: اهتزازات المضخة، بما في ذلك ظروف تدفق المياه، وتعقيد حركة السوائل، والتوازن الديناميكي الساكن، والمكونات الدوارة عالية السرعة. فيما يلي تحليل شامل لأسباب اهتزازات المضخة. 1. المحورتتميز أعمدة المضخات بطولها المفرط، مما يجعلها عرضة للاحتكاك الديناميكي بين الأجزاء المتحركة (عمود الدوران) والأجزاء الثابتة (المحامل الانزلاقية أو حلقات الفتح) نتيجةً لعدم كفاية صلابة المضخة، أو انحرافها المفرط، أو سوء محاذاة العمود. ويتسبب هذا الاحتكاك في اهتزاز المضخة. كما يؤدي طول العمود الممتد إلى تضخيم الاهتزازات في الجزء المغمور من المضخات متعددة المراحل عند تعرضها لتأثيرات تدفق المياه. بالإضافة إلى ذلك، يمكن أن يؤدي الخلوص المفرط في قرص توازن العمود أو عدم ضبط الحركة المحورية بشكل صحيح إلى تذبذبات منخفضة التردد في العمود، مما ينتج عنه اهتزاز المحامل وعدم مركزية دوران العمود، الأمر الذي قد يؤدي بدوره إلى اهتزازات انحناء العمود. 2、قاعدة ودعامة المضخةطريقة التثبيت التلامسية بين إطار وحدة القيادة والقاعدة غير مثالية، مما يؤدي إلى قصور في امتصاص الاهتزازات ونقلها وعزلها في كل من القاعدة ونظام المحرك. ينتج عن ذلك مستويات اهتزاز مفرطة في كلا المكونين، مما يتسبب في ارتخاء قاعدة المضخة. أثناء التركيب، قد تُشكّل وحدة المضخة قاعدة مرنة أو قد تنخفض صلابة القاعدة نتيجةً لتجويف الزيت، مما يؤدي إلى سرعة دوران حرجة بفارق طور 180 درجة عن الاهتزاز. يزيد هذا من تردد اهتزاز المضخة، وإذا توافق هذا التردد المتزايد مع تردد عامل خارجي، فإنه يُضخّم سعة اهتزاز المضخة متعددة المراحل. بالإضافة إلى ذلك، تُقلّل براغي تثبيت القاعدة غير المُحكمة من صلابة التثبيت، مما يُفاقم اهتزاز المحرك. 3. الاقتران يمكن أن تتسبب عوامل مثل التباعد المحيطي غير المناسب لمسامير التوصيل، واختلال التناظر، وعدم مركزية قسم التمديد في التوصيل، والتفاوت المفرط في التناقص، وضعف التوازن الساكن أو الديناميكي، والتوصيل المرن المحكم للغاية، وفقدان وظيفة الضبط الذاتي للدبوس المرن مما يؤدي إلى عدم المحاذاة، والخلوص المفرط لتوصيل العمود، والتآكل الميكانيكي لحلقة المطاط في التوصيل مما يؤدي إلى انخفاض أداء منع التسرب، وعدم اتساق جودة مسامير النقل المستخدمة في التوصيل - كل هذه العوامل يمكن أن تسبب الاهتزاز في المضخات متعددة المراحل. 4. العوامل المتأصلة في مضخة المياه نفسها مجال الضغط غير المتماثل المتولد أثناء دوران المروحة؛ تشكل الدوامات في خزانات السحب وأنابيب السحب؛ توليد الدوامات وتبددها داخل المروحة والحلزون وريش التوجيه؛ الاهتزاز الناتج عن الدوامات بسبب فتح الصمام جزئيًا؛ التوزيع غير المتساوي لضغط المخرج نتيجة العدد المحدود لريش المروحة؛ انفصال التدفق داخل المروحة؛ التذبذب؛ الضغط النابض في قنوات التدفق؛ التكهف؛ تدفق الماء في جسم المضخة مما يسبب الاحتكاك والصدم، مثل اصطدام الماء بلسان وحواف ريش التوجيه، مما يؤدي إلى الاهتزاز؛ مضخات تغذية الغلايات التي تتعامل مع الماء عالي الحرارة معرضة للاهتزاز الناتج عن التكهف؛ نبضات الضغط في جسم المضخة، والتي تحدث في المقام الأول بسبب الخلوص الزائد بين حلقة مانع التسرب للمروحة وحلقة مانع التسرب لجسم المضخة، مما يؤدي إلى تسرب داخلي كبير، وتدفق عكسي شديد، وقوة محورية غير متوازنة لاحقة على الدوار ونبضات الضغط، مما يزيد من شدة الاهتزاز. علاوة على ذلك، بالنسبة لمضخات المياه الساخنة المصنوعة من الفولاذ المقاوم للصدأ والمستخدمة في أنظمة توصيل المياه الساخنة، قد يؤدي التسخين المسبق غير المتساوي قبل بدء التشغيل أو تعطل أنظمة دبابيس الانزلاق إلى تمدد حراري في مجموعة المضخة، مما يتسبب في اهتزازات شديدة أثناء مرحلة بدء التشغيل. إذا لم يتم التخلص من الإجهادات الداخلية الناتجة عن التمدد الحراري، فقد يؤدي ذلك إلى تغيير صلابة نظام دعم العمود. وعندما تصبح الصلابة المعدلة من مضاعفات التردد الزاوي للنظام، يحدث الرنين. 5. المحرك قد تتسبب المكونات الهيكلية غير المحكمة للمحرك، وأجهزة تحديد موضع المحامل غير المحكمة، وصفائح الفولاذ السيليكوني الرخوة للغاية في القلب الحديدي، وانخفاض صلابة دعامات المحامل نتيجة التآكل، في حدوث اهتزازات. كما قد يؤدي التوزيع غير المتمركز للكتلة، أو انحناء الدوار، أو التوزيع غير المتساوي للكتلة الناتج عن مشاكل الجودة، إلى انحرافات مفرطة في التوازن الساكن والديناميكي.بالإضافة إلى ذلك، قد تتسبب قضبان قفص السنجاب المكسورة في دوار محركات قفص السنجاب في حدوث اهتزازات نتيجةً لعدم التوازن بين القوة المغناطيسية المؤثرة على الدوار وعزمه الذاتي الدوراني. تشمل العوامل المساهمة الأخرى فقدان الطور في المحرك وعدم توازن مصدر الطاقة بين الأطوار. أما بالنسبة لملفات الجزء الثابت، فقد يؤدي سوء التركيب إلى عدم توازن المقاومة بين الأطوار، مما ينتج عنه توزيع غير متساوٍ للمجال المغناطيسي. وهذا بدوره يُولّد قوى كهرومغناطيسية غير متوازنة تعمل كقوى إثارة، مما يؤدي في النهاية إلى حدوث اهتزازات.   6. اختيار المضخة وظروف التشغيل المتغيرة لكل مضخة نقطة تشغيل مُصنّفة خاصة بها. ويؤثر مدى تطابق ظروف التشغيل الفعلية مع مواصفات التصميم بشكل كبير على استقرار المضخة الديناميكي. فبينما تعمل المضخات بثبات أكبر في ظل ظروف التصميم، قد تؤدي ظروف التشغيل المتغيرة إلى زيادة الاهتزازات نتيجة للقوى الشعاعية المتولدة في المروحة. وقد تُسهم عوامل مثل اختيار مضخة واحدة غير مناسبة أو التشغيل المتوازي لنماذج مضخات غير متوافقة في حدوث اهتزازات في المضخات متعددة المراحل. 7. المحامل والتشحيم يؤدي عدم كفاية صلابة المحامل إلى تقليل السرعة الحرجة الأولى، مما ينتج عنه اهتزازات. كما أن ضعف أداء محامل التوجيه، مثل عدم كفاية مقاومة التآكل، أو التثبيت غير السليم، أو الخلوص الزائد لجلبة المحمل، قد يتسبب أيضًا في حدوث اهتزازات. بالإضافة إلى ذلك، قد يؤدي التآكل في محامل الدفع وغيرها من محامل التدحرج إلى زيادة كل من الحركة المحورية واهتزازات الانحناء. ويمكن أن تؤدي أعطال التشحيم - مثل اختيار مادة تشحيم غير مناسبة، أو زيت متدهور، أو شوائب زائدة، أو انسداد خطوط التشحيم - إلى تفاقم حالة المحامل وتحفيز الاهتزازات. كما قد تساهم الاهتزازات الذاتية في طبقات زيت محامل الانزلاق في المحرك في عدم استقرار التشغيل. 8. خطوط الأنابيب وتركيبها وتثبيتها يفتقر دعامة خط أنابيب مخرج المضخة إلى الصلابة الكافية، مما يتسبب في تشوه مفرط يضغط على الأنبوب باتجاه جسم المضخة. وينتج عن ذلك تلف في محاذاة جسم المضخة مع المحرك. أثناء التركيب، يتعرض الأنبوب لقوة مفرطة، مما يؤدي إلى إجهاد داخلي عالٍ عند توصيل أنابيب المدخل والمخرج بالمضخة. تقلل الوصلات غير المحكمة في أنابيب المدخل والمخرج من صلابة التثبيت أو حتى تلغيها تمامًا، مما يتسبب في كسر جزئي أو كلي لقناة تدفق المخرج. قد تعلق الشظايا المكسورة في المروحة، مما يعيق تدفق الأنبوب. يمكن أن تتسبب مشكلات مثل جيوب الهواء عند المخرج، أو عدم وجود صمامات تصريف المياه أو عدم فتحها بشكل صحيح، أو دخول الهواء عند المدخل، أو عدم انتظام مجالات التدفق، أو تقلبات الضغط، بشكل مباشر أو غير مباشر، في حدوث اهتزازات في المضخة متعددة المراحل وأنابيبها.   9. التوافق بين المكونات يُظهر عمود المحرك وعمود المضخة انحرافات في التمركز. يُستخدم وصلة عند اتصال عمود المحرك بعمود المضخة، لكن تمركزها خارج المواصفات. يتسبب هذا في زيادة التآكل في الخلوص المصمم بين المكونات المتحركة والثابتة (مثلًا، بين محور المروحة وحلقة منع التسرب). بالإضافة إلى ذلك، يتجاوز الخلوص بين دعامة المحمل الوسيط وأسطوانة المضخة المعيار، بينما تم ضبط خلوص حلقة منع التسرب بشكل غير صحيح. تُؤدي هذه العوامل مجتمعةً إلى عدم توازن، مما ينتج عنه خلوص غير متساوٍ حول حلقة منع التسرب. يمكن أن تُؤدي مشاكل مثل عدم ملاءمة حلقة منع التسرب مع الأخدود أو عدم محاذاة لوحة الفصل مع الأخدود إلى مثل هذه المشاكل. تُساهم جميع هذه العوامل السلبية في اهتزاز المضخة متعددة المراحل.   10. المروحة ينجم عدم مركزية دافعة المضخة عن قصور في مراقبة الجودة أثناء التصنيع، كعيوب الصب أو عدم دقة التشغيل. عند التعامل مع السوائل المسببة للتآكل، قد تتآكل قنوات تدفق الدافعة، مما يؤدي إلى عدم محاذاتها. تشمل العوامل الرئيسية عدد الشفرات المناسب، وزاوية المخرج المثلى، وزاوية الالتفاف الملائمة، والمسافة القطرية الصحيحة بين لسان عنق الدافعة وحافة مخرجها. أثناء التشغيل، يتطور التلامس الأولي بين حلقة فم الدافعة وحلقة فم جسم المضخة، بالإضافة إلى الاحتكاك بين جلبات المراحل وجلبات التقسيم، من تلامس أولي إلى تآكل ميكانيكي، مما يؤدي في النهاية إلى تفاقم اهتزاز المضخة.

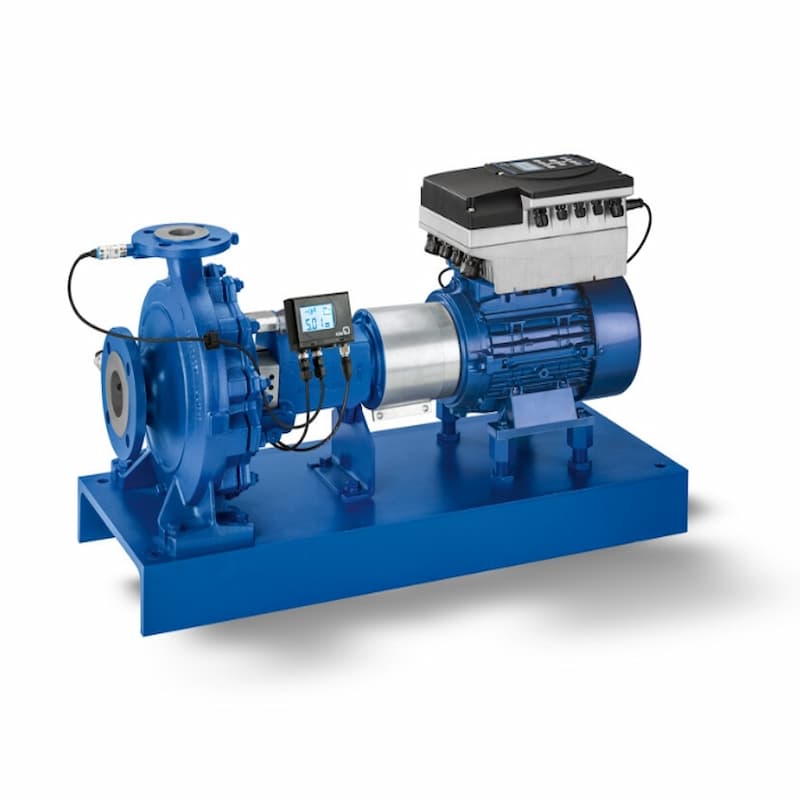

   ممارسة التصميم يُصمَّم نظام السوائل عادةً لتلبية متطلبات الأنظمة الأخرى. فعلى سبيل المثال، في تطبيقات التبريد، تحدد متطلبات نقل الحرارة عدد المبادلات الحرارية المطلوبة، وأبعادها، ومعدلات التدفق اللازمة. وبناءً على ذلك، تُحسب معايير أداء المضخات استنادًا إلى تصميم النظام وخصائص المعدات. وفي تطبيقات أخرى، مثل تصريف مياه الصرف الصحي البلدية، تعتمد سعة المضخة على حجم المياه المطلوب، بالإضافة إلى الارتفاع والضغط اللازمين. ويجب تحديد اختيار المضخة وتكوينها وفقًا لمتطلبات التدفق والضغط للنظام أو الخدمة. بعد تحديد متطلبات خدمة نظام الضخ، يجب تصميم تركيبة المضخة/المحرك، والتخطيط، ومواصفات الصمامات. ويتطلب اختيار نوع المضخة المناسب، إلى جانب خصائص سرعتها وقدرتها، فهم مبادئ عملها. يُعدّ تحقيق التوافق الأمثل من حيث التكلفة بين خصائص المضخة والمحرك ومتطلبات النظام الجانبَ الأكثر تحديًا في عملية التصميم. ونظرًا للاختلافات الكبيرة في معدل التدفق ومتطلبات الضغط، غالبًا ما يصبح هذا التوافق معقدًا. ولضمان تلبية المعدات لمتطلبات النظام في ظل ظروف التشغيل القاسية، يلجأ المصممون عادةً إلى استخدام تصاميم احتياطية. علاوة على ذلك، فإن استخدام مضخات تتجاوز المواصفات المطلوبة يزيد من تكاليف المواد والتركيب والتشغيل. مع ذلك، قد يُسهم اعتماد أنظمة أنابيب ذات أقطار أكبر في خفض تكاليف طاقة الضخ. الطاقة السائلة في التطبيقات العملية للمضخات، تُقاس طاقة المائع عادةً بالارتفاع (الرأس). يُقاس الارتفاع بالقدم أو المتر، ويشير إلى ارتفاع عمود المائع في نظام ذي طاقة كامنة مكافئة. يُعد هذا المصطلح مناسبًا لأنه يجمع بين عاملي الكثافة والضغط، مما يسمح بتقييم المضخات الطاردة المركزية في أنظمة مائعية مختلفة. على سبيل المثال، عند معدل تدفق معين، قد تُنتج المضخة الطاردة المركزية ضغوطًا مختلفة عند مخرجها لموائع ذات كثافات مختلفة، ومع ذلك تظل قيم الارتفاع متطابقة في هاتين الحالتين. يتكون إجمالي الضغط لنظام السوائل من ثلاثة مكونات أو قياسات: الضغط الساكن (ضغط المقياس)، والضغط الارتفاعي (أو طاقة الوضع)، والضغط السرعةي (أو الطاقة الحركية). الضغط الساكن: كما يوحي الاسم، يشير إلى ضغط السائل في النظام، ويُقاس بواسطة مقاييس الضغط التقليدية. وبينما يؤثر ارتفاع مستوى السائل بشكل كبير على الضغط الساكن، فإنه يُعد أيضًا مقياسًا مستقلًا لطاقة السائل. على سبيل المثال، قد يُظهر مقياس الضغط على خزان التهوية قراءات الضغط الجوي. مع ذلك، إذا كان الخزان موضوعًا على ارتفاع 15 مترًا فوق المضخة، فيجب أن تُولّد المضخة ضغطًا لا يقل عن 15 مترًا لضخ الماء إلى الخزان. ارتفاع الضغط (أو طاقة الوضع): طاقة الوضع التثاقلية للسائل، وتُعرَّف بأنها فرق الارتفاع الرأسي بين المدخل والمخرج، وتُقاس بالمتر (م). وهي تمثل المسافة الرأسية التي يرتفعها السائل. يقيس ضغط السرعة (المعروف أيضًا باسم "الضغط الديناميكي") الطاقة الحركية للسائل. في معظم الأنظمة، يكون عادةً أقل من الضغط الساكن. عند تركيب مقاييس الضغط، أو تصميم الأنظمة، أو تفسير قراءات المقاييس، يجب مراعاة ضغط السرعة، خاصةً في خطوط الأنابيب ذات الأقطار المختلفة. قد تكون قراءة المقياس في اتجاه التدفق أقل من قراءته في اتجاه المنبع، حتى لو كانت المسافة بينهما 0.2 متر فقط. خصائص السوائل بالإضافة إلى نوع النظام الذي يتم خدمته، يتأثر الطلب على المضخات أيضًا بخصائص السوائل مثل اللزوجة والكثافة ومحتوى الجسيمات وضغط البخار. اللزوجة خاصية تقيس مقاومة السوائل للقص. تتطلب السوائل عالية اللزوجة طاقة أكبر أثناء التدفق لأن مقاومتها للقص تولد حرارة. بعض السوائل (مثل زيوت التشحيم الباردة التي تقل درجة حرارتها عن 15 درجة مئوية) تتميز بلزوجة عالية جدًا لدرجة أن المضخات الطاردة المركزية لا تستطيع نقلها بكفاءة. لذلك، تُعدّ التغيرات في لزوجة السوائل ضمن نطاق درجة حرارة تشغيل النظام عوامل حاسمة في تصميم النظام. قد تبدو مجموعة المضخة/المحرك المصممة بشكل مناسب لدرجة حرارة زيت تبلغ 26 درجة مئوية ضعيفة الأداء عند تشغيلها عند 15 درجة مئوية. تؤثر كمية وخصائص الجسيمات في أنظمة السوائل بشكل كبير على تصميم المضخات واختيارها. فبعض المضخات لا تتحمل الشوائب الزائدة. علاوة على ذلك، إذا تعرضت موانع التسرب بين المراحل في المضخات الطاردة المركزية متعددة المراحل للتآكل، فسيتدهور أداؤها بشكل ملحوظ. بينما صُممت مضخات أخرى خصيصًا للتعامل مع السوائل ذات المحتوى العالي من الجسيمات. ونظرًا لمبادئ تشغيلها، تُستخدم المضخات الطاردة المركزية بشكل شائع لنقل السوائل التي تحتوي على أحمال جسيمية عالية، مثل مخلفات الفحم. يُعدّ الفرق بين ضغط بخار السائل وضغط النظام عاملاً أساسياً آخر في تصميم المضخات واختيارها. يؤدي تسريع السائل إلى سرعات عالية (وهي سمة مميزة للمضخات الطاردة المركزية) إلى انخفاض الضغط الساكن. قد يُخفّض هذا الانخفاض ضغط السائل إلى ضغط بخاره أو أقل. عند هذه النقطة، "يغلي" السائل ويتحول من سائل إلى غاز. تُعرف هذه الظاهرة بالتجويف، وتؤثر بشدة على أداء المضخة. خلال التجويف، تتشكل فقاعات دقيقة نتيجة لتغير حالة السائل. ولأن البخار يشغل حجماً أكبر بكثير من السائل، فإن هذه الفقاعات تُقلل من التدفق عبر المضخة. يحدث الجانب التدميري للتجويف عندما تنهار هذه الفقاعات بعنف وتعود إلى الحالة السائلة. خلال عملية الانهيار، يصطدم تدفق الماء عالي السرعة بالأسطح المحيطة. غالبًا ما تتجاوز قوة الاصطدام هذه المتانة الميكانيكية للسطح المتأثر، مما يؤدي إلى فقدان المادة. بمرور الوقت، يمكن أن يتسبب التجويف في مشاكل تآكل شديدة في المضخات والصمامات وخطوط الأنابيب. تشمل الأسباب الأخرى لأضرار مماثلة ارتداد السائل من منطقة السحب وارتداد السائل من منطقة التفريغ. يشير ارتداد السائل من منطقة السحب إلى تكوّن أنماط تدفق مدمرة في منطقة سحب المروحة، مما يؤدي إلى تلف يشبه التكهف. وبالمثل، يحدث ارتداد السائل من منطقة التفريغ عندما تتشكل أنماط تدفق مدمرة في المنطقة الخارجية للمروحة. عادةً ما تنتج هذه التأثيرات عن تشغيل المضخات بمعدلات تدفق منخفضة للغاية. ولمنع حدوث مثل هذا التلف، تُصنّف العديد من المضخات وفقًا لمعدلات التدفق الدنيا. نوع النظام مثل المضخة، تختلف خصائص ومتطلبات نظام المضخة، ولكن يمكن تقسيمها بشكل عام إلى نظام دوران مغلق ونظام دوران مفتوح. أنظمة الدائرة المغلقة: تدور السوائل في مسار محدد بنقطة بداية ونهاية مشتركة. لا تتطلب المضخات التي تخدم أنظمة الدائرة المغلقة (مثل أنظمة مياه التبريد) عادةً التغلب على أحمال الضغط الساكنة إلا في حال وجود خزانات تخزين مزودة بفتحات تهوية على ارتفاعات مختلفة داخل النظام. في أنظمة الدائرة المغلقة، تُشكل خسائر الاحتكاك الناتجة عن أنابيب النظام ومعداته الحمل الرئيسي على المضخة. أنظمة الدائرة المفتوحة: تتميز هذه الأنظمة بمنافذ إدخال وإخراج، حيث يتم نقل السائل من نقطة إلى أخرى. وعلى عكس أنظمة الدائرة المغلقة، فإنها تتطلب عادةً مضخات للتغلب على متطلبات الضغط الساكن الناتج عن اختلافات الارتفاع واحتياجات ضغط الخزانات. ومن الأمثلة البارزة على ذلك أنظمة تصريف المناجم، التي تستخدم المضخات لرفع المياه من باطن الأرض إلى السطح. في مثل هذه الحالات، غالبًا ما يشكل الضغط الساكن الحمل الرئيسي على المضخة. مبدأ التحكم في التدفق يُعدّ التحكم في التدفق أمرًا بالغ الأهمية لأداء النظام. فالتدفق الكافي يضمن تبريدًا مناسبًا للمعدات، ويتيح تفريغ الخزانات أو إعادة ملئها بسرعة. غالبًا ما يؤدي الحفاظ على ضغط وتدفق كافيين لتلبية متطلبات النظام إلى اختيار مضخات ومحركات تشغيل ذات أحجام كبيرة جدًا. ونظرًا لأن تصميمات الأنظمة تتضمن أجهزة للتحكم في التدفق لتنظيم درجة الحرارة ومنع زيادة الضغط في المعدات، فإن اختيار مضخة ذات حجم كبير جدًا يفرض استهلاكًا عاليًا للطاقة على آليات التحكم في التدفق هذه. توجد أربع طرق رئيسية للتحكم في تدفق نظام التحكم أو فروعه: صمام الخنق، وصمام التحويل، والتحكم في سرعة المضخة، وتركيب عدة مضخات. وتعتمد طريقة التحكم المناسبة على حجم النظام وتصميمه، وخصائص السائل، وشكل منحنى قدرة المضخة، وحمل النظام، وحساسية النظام لتغير معدل التدفق. يُقلل صمام الخنق من تدفق السائل، مما يسمح بمرور كمية أقل منه عبر الصمام، وبالتالي يُحدث انخفاضًا في الضغط عبره. وتُعد صمامات الخنق عمومًا أكثر كفاءة من صمامات التجاوز لأنها تحافظ على الضغط في المنبع عند إغلاقها، مما يُسهل تدفق السائل عبر فروع النظام المتوازية. يسمح خط التجاوز بتدفق السائل حول مكونات النظام. ومن أبرز عيوب صمامات التجاوز تأثيرها السلبي على كفاءة النظام، حيث تُهدر الطاقة المستخدمة لضخ سائل التجاوز. مع ذلك، في الأنظمة التي تعمل بشكل أساسي عند ضغط ثابت، قد تكون صمامات التجاوز أكثر كفاءة من صمامات الخنق أو الأنظمة المجهزة بمحركات سرعة قابلة للتعديل. تستخدم أنظمة التحكم في سرعة المضخات أساليب ميكانيكية وكهربائية لمواءمة سرعة المضخة مع متطلبات التدفق والضغط في النظام. وتُعدّ أنظمة الكشف التلقائي عن السرعة (ASD) والمضخات متعددة السرعات وأنظمة المضخات المتعددة من أكثر حلول التحكم في التدفق كفاءةً، لا سيما في الأنظمة التي يهيمن فيها ضغط الاحتكاك. ويعود ذلك إلى أن طاقة السائل التي تضيفها المضخة تتحدد مباشرةً بناءً على متطلبات النظام. ويُعدّ التحكم في سرعة المضخة مناسبًا بشكل خاص للأنظمة التي يلعب فيها ضغط الاحتكاك دورًا رئيسيًا. يمكن لكل من المحركات ذات السرعة المتغيرة (ASD) والمحركات متعددة السرعات العمل بسرعات متفاوتة عبر مضخات القيادة لتلبية متطلبات النظام المختلفة. خلال فترات انخفاض الطلب على النظام، تعمل المضخة بسرعة منخفضة. يكمن الاختلاف الوظيفي الرئيسي بين محركات ASD والمحركات متغيرة السرعة في درجة التحكم المتاحة في السرعة. عادةً ما تُعدّل محركات ASD سرعة المحركات أحادية السرعة من خلال وسائل ميكانيكية (مثل علب التروس) أو طرق كهربائية (مثل محولات التردد)، بينما تُجهّز المحركات متعددة السرعات بمجموعات ملفات منفصلة لكل سرعة. تُعدّ محركات ASD مناسبة بشكل خاص للتطبيقات ذات متطلبات التدفق المتغيرة باستمرار. تُعدّ المحركات متعددة السرعات مثالية للأنظمة التي تتطلب معدلات تدفق متغيرة عبر نطاقات تشغيلية مختلفة، حيث يتطلب كل مستوى سرعة وقت تشغيل أطول. ومن أبرز عيوبها ارتفاع تكلفة المعدات، إذ يتطلب كل مستوى سرعة ملفات محرك منفصلة، ​​مما يجعلها أغلى من المحركات أحادية السرعة. نظام متعدد المضخات يتكون عادة من مضخات مثبتة بالتوازي، مع تكوينين أساسيين: إعداد مضخة كبيرة وصغيرة، أو سلسلة من المضخات ذات الحجم المتطابق المتصلة بالتوازي. في نظام المضخة الكبيرة والصغيرة، تعمل المضخة الصغيرة (المعروفة عادةً باسم "المضخة المساعدة") في الظروف العادية، بينما تُستخدم المضخة الكبيرة خلال فترات ذروة الطلب. ولأن المضخة المساعدة مصممة للعمليات القياسية للنظام، فإن هذا النظام يتفوق على الأنظمة التي تعتمد على المضخة الكبيرة للتعامل مع أحمال أقل بكثير من طاقتها المثلى. في التكوينات المتوازية للمضخات المتطابقة في الحجم، يمكن تعديل عدد المضخات العاملة وفقًا لمتطلبات النظام. عندما تتشارك المضخات نفس الأبعاد، يمكنها العمل بتناغم لخدمة نفس مشعب التصريف. مع ذلك، إذا اختلفت المضخات في الحجم، تميل المضخة الأكبر إلى التفوق على الأصغر، مما يؤدي إلى انخفاض كفاءة المضخة الأصغر. مع الاختيار المناسب، يمكن لكل مضخة العمل بالقرب من نقطة ذروة كفاءتها. ميزة أخرى لتكوين المضخات المتوازية في التحكم بالتدفق هي أن منحنى النظام يظل ثابتًا سواءً كانت مضخة واحدة أو عدة مضخات تعمل؛ فقط نقطة التشغيل على طول هذا المنحنى هي التي تتغير. تُعدّ أنظمة المضخات المتعددة المتوازية مثاليةً للأنظمة ذات التدفقات المتغيرة بشكل كبير والضغط المستقر نسبيًا. ومن المزايا الرئيسية الأخرى وجود نظام احتياطي: فعند تعطل إحدى المضخات أو حاجتها للصيانة، تستطيع المضخات المتبقية مواصلة تشغيل النظام. عند استخدام مضخات متوازية متطابقة، من الضروري الحفاظ على أداء متسق لجميع الوحدات. لذا، يجب أن تعمل كل مضخة لنفس المدة، وأن تخضع جميع المضخات لصيانة متزامنة. تكلفة تشغيل النظام إن الطاقة السائلة التي يستهلكها النظام هي ناتج ضرب الضغط ومعدل التدفق. بسبب فقدان الكفاءة في المحركات والمضخات، تكون قدرة المحرك اللازمة لتحقيق ظروف الضغط والتدفق هذه أعلى قليلاً. تُقاس كفاءة المضخة بقسمة قدرة السائل على قدرة عمود المضخة؛ بالنسبة لمجموعات المضخة/المحرك المتصلة مباشرة، فإن هذا يُعادل قدرة المحرك بالحصان. تختلف المضخات في مستويات كفاءتها. تُسمى نقطة التشغيل ذات الكفاءة الأعلى للمضخات الطاردة المركزية بنقطة الكفاءة المثلى (BEP). يتراوح نطاق الكفاءة من 35% إلى أكثر من 90%، وذلك تبعًا لخصائص التصميم المختلفة. إن تشغيل المضخات عند نقطة الكفاءة المثلى أو بالقرب منها لا يقلل من تكاليف الطاقة فحسب، بل يقلل أيضًا من حمل المضخة ومتطلبات الصيانة. بالنسبة للأنظمة ذات فترات التشغيل السنوية الطويلة، تكون تكاليف التشغيل والصيانة أعلى بكثير مقارنةً بتكاليف شراء المعدات الأولية. في الأنظمة الضخمة ذات فترات التشغيل الممتدة، يمكن أن يؤدي انخفاض الكفاءة إلى زيادة كبيرة في تكاليف التشغيل السنوية؛ ومع ذلك، غالبًا ما يتم تجاهل هذه التكاليف الباهظة عند ضمان موثوقية النظام. لا تقتصر تكاليف اختيار المضخات ذات الأحجام الكبيرة على فواتير الكهرباء فحسب، بل تشمل أيضاً تبديد الطاقة الزائدة للسوائل عبر الصمامات ومنظمات الضغط أو أنابيب النظام نفسها، مما يزيد من التآكل وتكاليف الصيانة. ويُشكل تآكل مقاعد الصمامات (الناجم عن التدفق الزائد والتجويف) تحدياً كبيراً في الصيانة، مما قد يُقصر الفترة بين عمليات الصيانة الرئيسية للصمامات. وبالمثل، يُولد الضجيج والاهتزاز الناتج عن التدفق الزائد إجهادات متناوبة على لحامات الأنابيب ودعاماتها، والتي قد تؤدي في الحالات الشديدة إلى تآكل جدران الأنابيب. تجدر الإشارة إلى أنه عندما يحاول المصممون تعزيز موثوقية أنظمة المضخات باختيار معدات ذات أحجام كبيرة، فإن النتيجة غير المقصودة غالباً ما تكون انخفاضاً في موثوقية النظام. ويعزى ذلك إلى التأثيرات المشتركة للتآكل المفرط والتشغيل غير الفعال للمعدات.

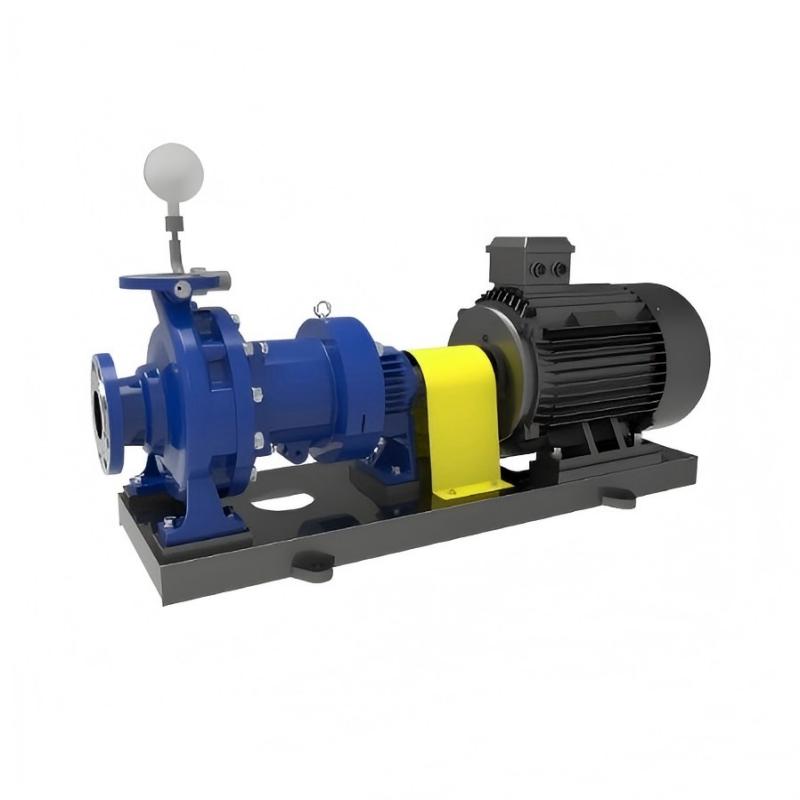

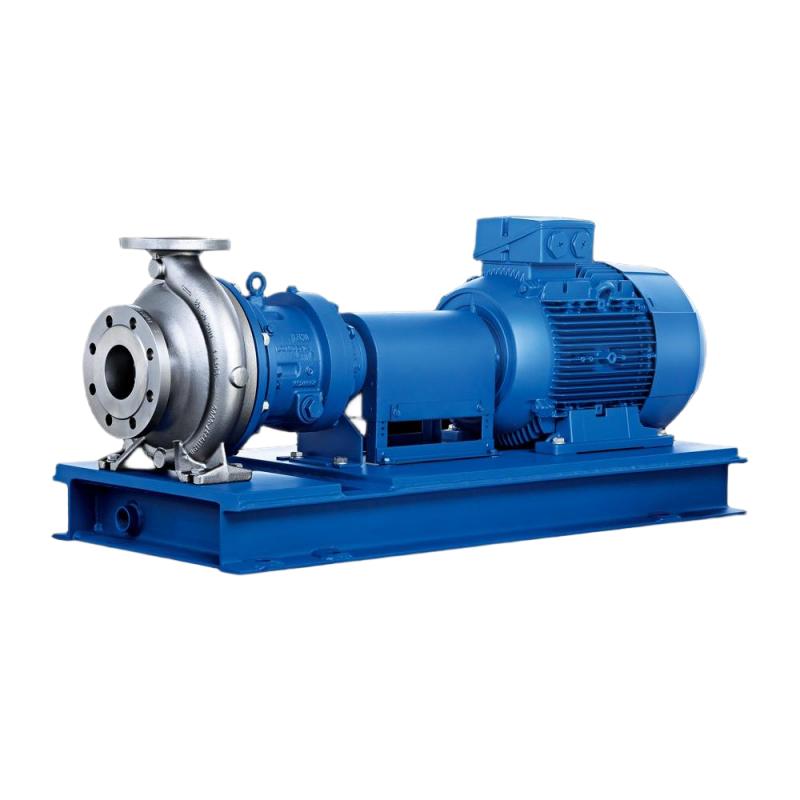

بنية وتطبيقات المضخة الطاردة المركزية ذات المحرك المغناطيسي 1. بنية مضخة الطرد المركزي ذات المحرك المغناطيسي المعدنيتتكون المضخة الطاردة المركزية ذات المحرك المغناطيسي من أربعة مكونات رئيسية: الغلاف، والدوار، وأجزاء التوصيل، ونظام النقل. وهي متوفرة بنوعين: التوصيل المباشر والتوصيل غير المباشر. يتميز تصميم التوصيل المباشر بوصلة مغناطيسية (مغناطيس خارجي) متصلة مباشرة بعمود المحرك، مما يلغي الحاجة إلى أعمدة خارجية أو محامل دحرجة أو مكونات توصيل، كما هو موضح في الشكل 1-12.  الشكل 1-12: رسم تخطيطي لمضخة طرد مركزي ذات محرك مغناطيسي موصول مباشرة 1- جسم المضخة؛ 2- المروحة؛ 3- عمود المضخة؛ 4- جلبة العمود؛ 5- محمل انزلاقي؛ 6- غطاء المضخة؛ 7- الدوار المغناطيسي الداخلي؛ 8- جلبة العزل؛ 9- الدوار المغناطيسي الخارجي؛ 10- المحرك الكهربائي تتميز المضخة الطاردة المركزية ذات المحرك المغناطيسي غير المتصل مباشرة، والمعروفة أيضًا باسم المضخة الطاردة المركزية القياسية ذات المحرك المغناطيسي، بعمود خارجي مزود بوصلة مغناطيسية (مغناطيس خارجي) متصلة بالمحرك عبر غلاف محمل ووصلة. يوضح الشكل 1-21 التركيب التخطيطي لهذه المضخة.  الشكل 1-21: مخطط تخطيطي لمضخة طرد مركزي ذات محرك مغناطيسي غير متصل مباشرة (النوع القياسي)1- جسم المضخة (غلاف المضخة)؛ 2- المروحة؛ 3- محمل انزلاقي؛ 4- عمود المضخة الداخلي؛ 5- جلبة عازلة؛ 6- فولاذ مغناطيسي داخلي؛ 7- فولاذ مغناطيسي خارجي؛ 8- محمل دحرجة؛ 9- عمود المضخة الخارجي؛ 10- وصلة؛ 11- محرك كهربائي؛ 12- قاعدة  (1) مقطع الغلافيتكون الجزء الخارجي من جسم المضخة (غلاف المضخة)، وغطاء المضخة، وجلبة العزل، وما إلى ذلك. وهو يتحمل كل ضغط تشغيل المضخة.(2) قسم الدوارتتكون مجموعة الدوار من مكونين رئيسيين: الأجزاء الدوارة المثبتة على عمود المضخة، والأجزاء المثبتة على عمود الدوران. تشمل الأجزاء الدوارة لعمود المضخة المروحة، والمحامل، ومجموعة حلقات الدفع، والدوار المغناطيسي الداخلي، والعمود نفسه، وتشكل هذه الأجزاء قسم الدوار الذي يتلامس مع الوسط. أما الأجزاء الدوارة لعمود الدوران فتتكون من الدوار المغناطيسي الخارجي، والمحامل الدوارة، وجلبة عمود الدوران، والعمود نفسه، وتشكل هذه الأجزاء قسم الدوار الذي يتلامس مع الهواء.(3) قسم التوصيليتكون من إطار توصيل وصندوق محمل وأجزاء أخرى، والتي تلعب دور التوصيل والدعم.(4) قسم النقليشير قسم التوصيل إلى وصلة الربط بين المضخة ووحدة التشغيل. تستخدم مضخات الطرد المركزي ذات الدفع المغناطيسي طريقتين للتوصيل: (1) توصيل الوصلة المغناطيسية الداخلية للمضخة بالوصلة المغناطيسية الخارجية لوحدة التشغيل؛ (2) استخدام وصلة ممتدة من نوع الحجاب الحاجز لتوصيل الوصلة المغناطيسية الخارجية لعمود المضخة بوحدة التشغيل. يتيح هذا التصميم صيانة المضخة ببساطة عن طريق إزالة مسامير الجزء الوسيط من الوصلة والحجاب الحاجز، مما يلغي الحاجة إلى تفكيك وحدة التشغيل للصيانة، وبالتالي يضمن سهولة الصيانة. 2. المكونات الرئيسية ووظائفها في مضخة الطرد المركزي ذات المحرك المغناطيسي المعدني (1) المكونات الرئيسية لمضخة الطرد المركزي ذات المحرك المغناطيسي المعدنيتشمل المكونات الرئيسية لمضخة طرد مركزي ذات محرك مغناطيسي معدني ما يلي: المروحة، والعمود، وغرفة السحب، وجسم المضخة (الهيكل)، وجلبة العزل، وغطاء المحمل، وحلقة المنفذ. قد تتضمن بعض الطرازات أيضًا ريش توجيه، وعجلة حث، وقرص توازن. تتكون ممرات التدفق من غرفة السحب، وجسم المضخة (الهيكل)، والمروحة، ولكل منها الوظائف التالية.① حجرة المدخل: تقع حجرة المدخل في الطرف الأمامي لمدخل المروحة، حيث يُسحب السائل إلى داخل المروحة عبر منفذ السحب. ويُشترط أن يكون فقدان تدفق السائل المار عبر حجرة المدخل في حده الأدنى، وأن تكون سرعة السائل الداخل إلى المروحة موزعة بانتظام.٢- المروحة: تقوم المروحة الدوارة بتحويل الطاقة عن طريق سحب السائل، ونقل طاقة الضغط والطاقة الحركية إليه. ويُشترط في المروحة أن تُحقق أقصى قدر من نقل الطاقة إلى السائل مع تقليل فقد التدفق إلى أدنى حد.(2) وظائف المكونات الرئيسية في المضخات الطاردة المركزية ذات المحرك المعدني المغناطيسي① جسم المضخة (غلاف المضخة)يأتي جسم المضخة، المعروف أيضًا باسم غلاف المضخة، بنوعين: غلاف مقسم محوريًا وغلاف مقسم شعاعيًا، وهو عنصر يتحمل ضغط السائل. تتميز معظم المضخات أحادية المرحلة بغلاف حلزوني، بينما تستخدم المضخات متعددة المراحل عادةً أغلفة حلقية أو دائرية. وتتمثل وظيفته الأساسية في احتواء السائل ضمن حيز محدد، وتوجيه السائل المنبعث من ممرات تدفق المروحة إلى أنابيب التصريف، وتحويل جزء من الطاقة الحركية للسائل إلى طاقة ضغط، مما يزيد من ضغطه. يحتوي جسم المضخة عمومًا على الأنواع الثلاثة التالية:أ. يشبه جسم المضخة الحلزونية (الغلاف) صدفة الحلزون في شكله (الشكل 1-22). يوجد داخل الغلاف قنوات تدفق ذات مقاطع عرضية تتسع تدريجيًا. يؤثر شكل هذه القنوات وأبعادها بشكل كبير على أداء المضخة.   الشكل 1-22 جسم مضخة حلزونية(يشير السهم إلى ممر الحلزون ذي المقاطع العرضية غير المتساوية) ب. جسم المضخة (الهيكل) مع مجموعة ريش التوجيه. جسم المضخة (الهيكل) عبارة عن هيكل دوار، يحتوي على المكون الخارجي للمروحة.قناة التدفق محاطة بالعديد من هياكل ريش التوجيه.ج. جسم المضخة ذو الطبقة المزدوجة (الغلاف) يُطلق على جسم المضخة (الغلاف) الذي يحتوي على غلاف خارجي أسطواني إضافي اسم جسم المضخة ذو الطبقة المزدوجة (الغلاف).2- المروحةالمروحة، وهي عنصر أساسي في المضخة، تدفع السائل عبر الدوران عالي السرعة. تتكون المروحة عادةً من ثلاثة أجزاء - المحور والشفرات ولوحة الغطاء - ولها نوعان من لوحات الغطاء: لوحة الغطاء الأمامية على جانب المدخل ولوحة الغطاء الخلفية على الجانب المقابل.تنقل المضخات الطاردة المركزية ذات المحرك المغناطيسي السوائل بشكل أساسي عن طريق المروحة المثبتة داخل جسم المضخة. ويؤثر حجم المروحة وشكلها ودقة تصنيعها بشكل كبير على أداء المضخة. وبناءً على التكوين الهيكلي، يمكن تصنيف المراوح إلى ثلاثة أنواع: مغلقة، ومفتوحة، وشبه مفتوحة (الشكل 1-23).أ. دافع مغلقتتكون المروحة القرصية عادةً من غطاء وشفرات ومحور. يقع الغطاء الأمامي على جانب السحب، بينما يقع الغطاء الخلفي على الجانب المقابل، وتتوسطهما الشفرات. يوجد من 4 إلى 6 شفرات بين الغطاءين، وتكون هذه الشفرات منحنية للخلف عادةً، كما هو موضح في الشكل 1-23 (أ). تتميز المراوح المغلقة بكفاءة عالية وتُستخدم على نطاق واسع، خاصةً لنقل السوائل النظيفة الخالية من الجزيئات الصلبة أو الألياف. وهي متوفرة بنوعين: أحادية السحب وثنائية السحب. تُعد المروحة ثنائية السحب، كما هو موضح في الشكل 1-24، مناسبة للمضخات عالية التدفق وتوفر مقاومة أفضل للتجويف.ب. دافع مفتوحلا تحتوي المروحة على أغطية جانبية، وتتصل شفراتها بالمحور عبر دعامات، كما هو موضح في الشكل 1-23 (ب). يتميز تصميم هذه المروحة بالبساطة وسهولة التصنيع، ولكنه ذو كفاءة منخفضة، مما يجعله مناسبًا لنقل السوائل ذات المحتوى العالي من المواد الصلبة العالقة أو الألياف.ج. دافع من النوع شبه المغلقتتميز هذه المروحة بغطاء خلفي فقط، كما هو موضح في الشكل 1-23 (ج). وهي مصممة لنقل السوائل المعرضة للترسب أو التي تحتوي على مواد صلبة عالقة، بكفاءة تقع بين كفاءة المراوح المفتوحة والمغلقة.   الشكل 1-23: مراوح مضخة الطرد المركزي ذات المحرك المغناطيسي  الشكل 1-24: دافع مزدوج الشفط يوجد نوعان من شفرات المروحة للمضخات الطاردة المركزية: شفرات مستقيمة وشفرات ملتوية.الشفرات المستقيمة هي تلك التي يكون عرضها بالكامل موازياً لعمود المروحة، كما هو موضح في الشكل 1-23.تتميز الشفرات الملتوية بجزء ينحرف عن محور المروحة، كما هو موضح في الشكل 1-25. بالنسبة للمراوح ذات السرعة النوعية المنخفضة، تكون الشفرات دائرية الشكل ذات قنوات تدفق ضيقة، مما يسهل عملية التصنيع. في المقابل، تستخدم المراوح ذات السرعة النوعية العالية قنوات تدفق أوسع، مما يسهل عملية الالتواء. تعمل هذه الشفرات على تحسين مقاومة المضخة للتجويف، وتقليل فقدان الطاقة الناتج عن الصدمات، وبالتالي تحسين الكفاءة الإجمالية.عندما يكون اتجاه انحناء الشفرة معاكساً لاتجاه دوران المروحة، تُسمى شفرة منحنية للخلف؛ وإلا تُسمى شفرة منحنية للأمام. ونظراً لكفاءتها العالية، تُستخدم الشفرات المنحنية للخلف بشكل عام في المراوح.③ تشوماتُركّب حلقة منع التسرب، المعروفة أيضًا باسم حشوة منع التسرب، عادةً على جسم المضخة، وتُشكّل خلوصًا ضئيلاً مع المحيط الخارجي لمدخل سحب المروحة (الشكل 1-26). ولأن ضغط السائل داخل جسم المضخة يتجاوز ضغط مدخل السحب، يميل السائل إلى التدفق نحو مدخل سحب المروحة. تتمثل الوظيفة الأساسية لحلقة منع التسرب في منع تسرب السائل بين المروحة وجسم المضخة. بالإضافة إلى ذلك، تعمل كعنصر يتحمل الاحتكاك. عند حدوث تآكل مفرط في الخلوص، فإن استبدال حلقة منع التسرب يمنع تلف المروحة وجسم المضخة، مما يُطيل عمرهما التشغيلي. ونتيجةً لذلك، تُصنّف حلقة منع التسرب كأحد مكونات المضخة المعرضة للتآكل. يُحدّد قطر حشوة منع التسرب عادةً بُعد الخلوص بين حلقة منع التسرب والمحيط الخارجي لمدخل سحب المروحة. الشكل 1-25: مروحة ذات شفرات ملتوية. الشكل 1-26: رسم تخطيطي لـحلقة الارتداء (حلقة الختم)                                                                       ④ غلاف عازلفي محرك مغناطيسي مضخة طرد مركزيفي هذه المضخات، تعمل جلبة العزل بشكل أساسي كمانع تسرب للمحور، فهي المكون الوحيد الذي يضمن التشغيل بدون تسريب. على عكس المضخات الطاردة المركزية التقليدية، لا يبرز المحور الدوار خارجيًا من غلاف المضخة الثابت. بدلاً من ذلك، تحل جلبة العزل محل مانع التسرب التقليدي للمحور، مما يمنع بشكل فعال تسرب السوائل عالية الضغط ودخول الهواء إلى حجرة المضخة (كما هو موضح في الشكل 1-27). يفسر هذا التصميم وجود آلية منع التسرب في هذه المضخات. يفصل جلبة العزل المحور وغلاف المضخة فعليًا، وهي تحل محل مجموعة مانع التسرب التقليدية للمحور.⑤ اقتران مغناطيسييتكون الموصل المغناطيسي من مغناطيس داخلي (يحتوي على حامل مغناطيسي وغلاف مغناطيسي) ومغناطيس خارجي (مع حامل مغناطيسي). يُعد غلاف العزل، الموجود بين المغناطيسين الداخلي والخارجي (الشكل 1-28)، سمة مميزة رئيسية للمضخات المغناطيسية، ويُمثل مكونها الأساسي. يؤثر هيكل الموصل المغناطيسي، وتصميم الدائرة المغناطيسية، واختيار مواد مكوناته بشكل مباشر على موثوقية المضخة، وكفاءة محركها المغناطيسي، وعمرها التشغيلي.   الشكل 1-28: رسم تخطيطي لبنية الاقتران المغناطيسي1- قاعدة مغناطيسية خارجية؛ 2- كتلة فولاذية مغناطيسية خارجية؛ 3- غلاف عازل؛ 4- غلاف فولاذي مغناطيسي داخلي؛ 5- كتلة فولاذية مغناطيسية داخلية؛ 6- قاعدة مغناطيسية داخليةL — طول كتلة الفولاذ المغناطيسي؛ a — سُمك الطلاء؛ b — سُمك غلاف العزل؛ c — الفجوة الهوائية أ. الفولاذ المغناطيسي الداخلييُلصق الفولاذ المغناطيسي الداخلي بقاعدته باستخدام مادة لاصقة. ولعزل الفولاذ المغناطيسي الداخلي عن الوسط المحيط، يجب وضع غلاف واقٍ على سطحه الخارجي. يتوفر الغلاف بنوعين: معدني وبلاستيكي. تُلحم الأغلفة المعدنية، بينما تُصنع الأغلفة البلاستيكية بالحقن (عند استخدام مادة معدنية، يجب استخدام الفولاذ المقاوم للصدأ الأوستنيتي غير المغناطيسي).ب. مغناطيس خارجييتم توصيل المغناطيس الخارجي وقاعدة المغناطيس الخارجي بواسطة مادة لاصقة.ج. غلاف عازليتم وضع غلاف العزل، المعروف أيضًا باسم غلاف الختم، بين المغناطيسات الداخلية والخارجية لعزلها تمامًا، مع وجود الوسط داخل الغلاف (الشكل 1-29).  الشكل 1-29: رسم تخطيطي لهيكل محرك مغناطيسي أسطواني1- الدوار الخارجي؛ 2- الفولاذ المغناطيسي الخارجي؛ 3- الفولاذ المغناطيسي الداخلي؛ 4- الدوار الداخلي؛ 5- غلاف العزل يرتبط سُمك غلاف العزل بضغط التشغيل ودرجة حرارة التشغيل. فإذا كان سميكًا جدًا، ستزداد الفجوة بين المغناطيسين الداخلي والخارجي، مما يؤثر على كفاءة المحرك المغناطيسي. أما إذا كان رقيقًا جدًا، فسيتأثر عزم الدوران. يوجد نوعان من أغلفة العزل: معدنية وغير معدنية. يتميز غلاف العزل المعدني بفقدان الطاقة الناتج عن التيارات الدوامية، بينما لا يتميز غلاف العزل غير المعدني بهذا الفقدان.⑥ محمل انزلاقييُدعَم عمود مضخة الطرد المركزي ذات الدفع المغناطيسي بواسطة محمل انزلاقي. ولأن المحمل الانزلاقي يعتمد على الوسط المنقول لتزييته، فينبغي تصنيعه من مواد ذات مقاومة ممتازة للتآكل وخصائص تزييت ذاتي. تشمل مواد المحامل الشائعة الاستخدام كربيد السيليكون، والسيراميك، والمواد القائمة على الجرافيت، والمركبات المملوءة بمادة البولي تترافلوروإيثيلين (PTFE).يعتمد تزييت المحامل الانزلاقية على تدفق السوائل فيها، مما يتطلب أن تتمتع المحامل والبطانات وأقراص الدفع بخصائص تزييت ذاتي ممتازة، ومقاومة عالية للتآكل والتآكل الكيميائي. على سبيل المثال، يتميز كل من كربيد السيليكون المدعم (SSiC) و YWN8 بمقاومة فائقة للتآكل والتآكل الكيميائي، بالإضافة إلى خصائص تزييت ذاتي متميزة، مع تفوق SSiC في الصلابة النسبية على YWN8. عند استخدامهما مع محامل الدفع، يشكل مزيج المواد اللينة والصلبة زوج احتكاك مثالي، مما يطيل عمر المحمل بشكل ملحوظ. وقد أظهرت الاختبارات العملية أن عمر المحامل المزدوجة المصنوعة من هذه المواد (SSiC و YWN8) قد يصل إلى عشرة أضعاف عمر محامل الجرافيت أو محامل كربيد السيليكون (SiC) المصنوعة من نفس المادة. وباعتبارها مكونات أساسية في المضخات المغناطيسية، فإن إطالة عمر المحامل الانزلاقية يعزز بشكل مباشر العمر الافتراضي الإجمالي للمضخة المغناطيسية. لذلك، يُعد اختيار المواد أمرًا بالغ الأهمية لضمان التشغيل المستقر طويل الأمد للمضخات المغناطيسية.⑦ مُعادل الصوتفي المضخة ذات المحرك المغناطيسي، تكون القوى المؤثرة على جانبي المروحة غير متساوية، كما هو موضح في الشكل 1-30. عند بدء تشغيل المضخة مؤقتًا بواسطة آلية التشغيل، تُسلط قوة محورية على المروحة باتجاه جانب السحب. إذا لم تُزال هذه القوة المحورية، فستحدث حركة محورية للأجزاء الدوارة، مما يؤدي إلى التآكل والاهتزاز وارتفاع درجة الحرارة، الأمر الذي يمنع المضخة من العمل بشكل طبيعي. لذلك، يجب استخدام جهاز موازنة لمنع الحركة المحورية. تشمل أكثر أنواع أجهزة الموازنة المحورية شيوعًا فتحات الموازنة، وأنابيب الموازنة، وأقراص الموازنة.  الشكل 1-30: رسم تخطيطي لقوة الضغط المحورية للمضخة أ. فتحة التوازنتتم إضافة نفس حلقة منع التسرب إلى الغطاء الخلفي للمروحة، ويتم فتح عدة ثقوب على الغطاء الخلفي (ثقوب التوازن) لجعل الضغط عند الغطاء الخلفي مساوياً لضغط مدخل الشفط، وذلك لتحقيق التوازن في القوة المحورية.ب. أنبوب التوازنيتم توصيل أنبوب بجسم المضخة ويؤدي إلى مدخل السحب، مما يضمن توازن الضغط على جانبي المروحة. يتميز هذان الجهازان ببنية بسيطة، لكنهما قد يتسببان في ارتداد السائل، مما يقلل من الكفاءة. إضافةً إلى ذلك، تبقى نسبة تتراوح بين 10% و25% من القوة المحورية غير متوازنة، مما يستدعي عادةً استخدام قرص دفع لامتصاص القوة المحورية المتبقية.ج. قرص التوازنيوضح الشكل 1-31 رسمًا تخطيطيًا لمجموعة قرص التوازن، المستخدمة بشكل أساسي في مضخات متعددة المراحل حيث يتم تثبيته على دافعة المرحلة النهائية على نفس العمود. توجد خلوص محوري بين قرص التوازن وجسم المضخة. أثناء التشغيل، يتدفق سائل عالي الضغط عبر هذا الخلوص إلى حجرة التوازن على الجانب الأيمن من قرص التوازن. تتصل حجرة التوازن بمدخل السحب، مما يحافظ على ضغط متساوٍ. ينتج عن ذلك فرق ضغط عبر قرص التوازن، حيث تتوازن قوى الدفع والقوى المحورية المتعاكسة. يمكن للمكونات الدوارة للمضخة أن تتحرك جانبيًا، ويحافظ قرص التوازن تلقائيًا على التوازن أثناء التشغيل. بالإضافة إلى ذلك، يمكن لأساليب أخرى، مثل استخدام دافعات مزدوجة السحب أو دافعات مرتبة بشكل متناظر، أن تساعد أيضًا في موازنة القوى المحورية الجزئية.   الشكل 1-31: رسم تخطيطي لجهاز قرص التوازن1- دافعة المرحلة النهائية؛ 2- حجرة التوازن؛ 3- الخلوص المحوري؛ 4- قرص التوازن؛ 5- عمود المضخة

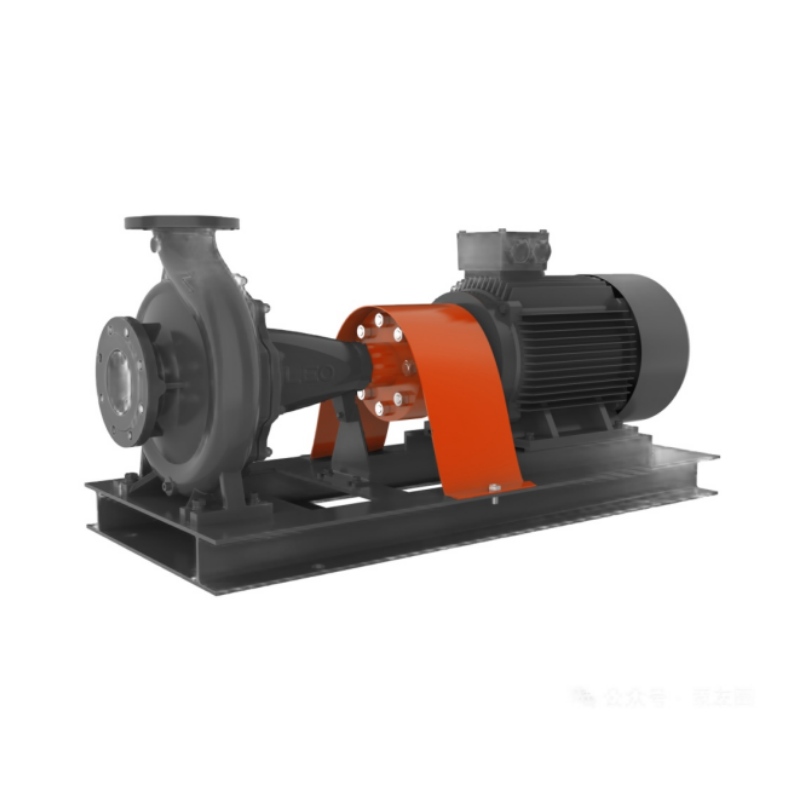

تقدم شركة LEO حلولاً حيوية لأنظمة تبريد المضخات لحقل الغاز الضخم التابع لشركة أدنوك في الشرق الأوسط يُعدّ أمن الطاقة حجر الزاوية في معيشة الشعوب. وفي السنوات الأخيرة، عززت الصين بنشاط إنشاء إطار عمل جديد للتعاون العالمي في مجال الطاقة، داعيةً إلى التحول العالمي في هذا المجال من خلال تبادل التكنولوجيا وتنسيق سلاسل التوريد. وفي هذا السياق، أصبح ضمان التشغيل الموثوق للبنية التحتية للطاقة واسعة النطاق، عبر التعاون الدولي والابتكار التكنولوجي، ركيزة أساسية لتنفيذ هذه الاستراتيجية. يُعدّ أمن الطاقة حجر الزاوية في معيشة الشعوب. وفي السنوات الأخيرة، عززت الصين بنشاط إنشاء إطار عمل جديد للتعاون العالمي في مجال الطاقة، داعيةً إلى التحول العالمي في هذا المجال من خلال تبادل التكنولوجيا وتنسيق سلاسل التوريد. وفي هذا السياق، أصبح ضمان التشغيل الموثوق للبنية التحتية للطاقة واسعة النطاق، عبر التعاون الدولي والابتكار التكنولوجي، ركيزة أساسية لتنفيذ هذه الاستراتيجية.   نجحت صناعة المضخات مؤخراً في تسليم وحدات مضخات المياه المبردة الحيوية لمشروع حقل الغاز الضخم التابع لشركة دالما، وهي شركة تابعة لعملاق الطاقة العالمي أدنوك. وقد تم نشر هذه الحلول الذكية عالية المواصفات والموثوقية لحماية هذا المكون الأساسي لمشروع الطاقة العالمي. وهذا أيضاً مثال رائع على ممارسات التصنيع المتطورة في الصين، مما يدل على قوتها الابتكارية، واندماجها العميق في عملية التحول العالمي للطاقة ومساهمتها فيها. سياق المشروع تأسست شركة بترول أبوظبي الوطنية (أدنوك) عام 1971، وهي مجموعة متنوعة في مجال الطاقة والبتروكيماويات مملوكة بالكامل لحكومة أبوظبي، وتحتل المرتبة 128 في قائمة قيمة العلامات التجارية العالمية. باعتبارها حجر الزاوية في استراتيجية الطاقة لدولة الإمارات العربية المتحدة، تعمل أدنوك تحت إشراف ورؤية الحكومة الوطنية، وهي ملتزمة بتعزيز تنمية الدولة وضمان أمن الطاقة العالمي.   يُعد مشروع دارمار، وهو جزء من امتياز جاسان - وهو عبارة عن كتلة تطوير حقول الغاز الحمضي البحرية ذات المستوى العالمي - ذا أهمية استراتيجية لهدف أدنوك المتمثل في تحقيق الاكتفاء الذاتي لدولة الإمارات العربية المتحدة من الغاز الطبيعي. لدعم تطوير البنية التحتية لمشروع حقل دارمار الضخم للغاز الطبيعي، توفر صناعة المضخات نظام تبريد نظام ضخ المياه، وهو عنصر أساسي يضمن التبريد الموثوق به لتدفقات العمليات الحيوية وعمليات المنشأة.   حلول ليو ولتلبية المعايير التشغيلية الصارمة لمشروع دارما، نجحت صناعة المضخات في تطوير خمس مجموعات من المبردات الطاردة المركزية ذات الشفط الطرفي LEP، المصممة خصيصًا لتلبية المتطلبات المتعددة للمشروع. يشتمل النظام على وصلات HRC وأغطية واقية وقاعدة من الفولاذ الكربوني مصممة خصيصًا، وقد خضع لاختبارات صارمة متعددة المراحل لتلبية متطلبات الأداء والمواصفات الخاصة بشركة أدنوك.   1.التغلب على العوائق التقنية للإحكام الشديد بالنظر إلى مواصفات الختم الميكانيكي لشركة أدنوك التي تتجاوز بكثير معايير الصناعة، أجرى الفريق الفني تقييمًا شاملاً وتحققًا من توافق المواد والتصميم الهيكلي والأداء النهائي لمكونات الختم.   من خلال دمج أنظمة منع التسرب المعتمدة بدقة بسلاسة في مجموعة المضخة، تحقق العملية الأساسية استقرارًا طويل الأمد وخاليًا من التسرب في ظل ظروف الضغط العالي والوسائط المسببة للتآكل، مما يدل على التكامل التقني المتطور لتلبية المتطلبات الاستثنائية.   2.قم بترقية صينية تجميع الزيت المخصصة تفتقر صواني تجميع الزيت التقليدية إلى السعة والوظائف اللازمة للتحكم الفعال في التسرب وحماية البيئة. ولمعالجة تحديات إدارة التسرب والحفاظ على البيئة بشكل جذري، قمنا بتصميم وتصنيع صينية تجميع زيت مبتكرة مصنوعة من الفولاذ منخفض الكربون، ومدمجة بصمام تصريف. يتيح هذا التصميم تصريفًا آمنًا وفعالًا للسائل، مما يعزز بشكل كبير سلامة التشغيل. ويُبرهن هذا على قدراتنا البحثية والتطويرية في حلّ المشكلات الأساسية التي تواجه عملاءنا من خلال حلول هندسية مُخصصة.   3.الالتزام بالجودة طوال دورة الحياة بحضور خبراء SGS طوال العملية، تم بنجاح تنفيذ اختبار القبول في المصنع (FAT) الذي شمل الأداء الهيدروليكي والتشغيل الميكانيكي والتحقق من المواد. اجتازت جميع بنود الاختبار من المحاولة الأولى، مع بيانات شفافة ونتائج متميزة. وقد أكسب هذا التسليم عالي الجودة العميل ثقة كبيرة في جودة المنتج الفائقة ونظام إدارة الجودة الفعال.    4. بناء أرشيفات تقنية كاملة وقابلة للتتبع انطلاقاً من مبدأ "العملية القابلة للتتبع والامتثال الكامل للمواصفات"، قمنا بتطوير ومراجعة وتقديم حزمة وثائق شاملة بشكل منهجي وفي الوقت المحدد. تتضمن هذه الحزمة تصميم المنتج، وتقارير اختبارات من جهات خارجية، وشهادات جودة المواد، وأسئلة وأجوبة فنية مفصلة، ​​مما يضمن إمكانية التتبع والتحقق الكاملين من جميع المواصفات طوال دورة حياة المعدات، بدءاً من التصميم وحتى التسليم. التدفق نحو المستقبل يُعدّ إنجاز مشروع دارما بنجاح دليلاً قاطعاً على القدرات الشاملة لشركة بامب إندستري في قطاع هندسة الطاقة الرائد عالمياً. ولا يقتصر هذا الإنجاز على إثبات توافق منتجاتها وخدماتها التام مع أشدّ معايير صناعة النفط والغاز الدولية صرامةً، بل يُرسّخ أيضاً مكانتها كشريك موثوق به على المدى الطويل لشركات الطاقة العالمية الرائدة مثل أدنوك. نسعى لتحقيق أحلامنا عبر الجبال والبحار، غير مدركين للمسافة؛ الطريق أمامنا طويل، لكننا سنتقدم معًا ونزدهر معًا. بصفتنا إحدى أكبر 500 شركة تصنيع في الصين، سنواصل في المستقبل تعميق انخراطنا في قطاع الطاقة، ملتزمين بتزويد عملائنا في جميع أنحاء العالم بحلول متكاملة ذكية وأكثر أمانًا وكفاءة وصديقة للبيئة. جنبًا إلى جنب مع شركائنا العالميين، سنعمل معًا على تعزيز التنمية المستدامة وعالية الجودة لقطاع الطاقة، وبناء عالم مزدهر يسوده التدفق الذكي والازدهار المشترك.

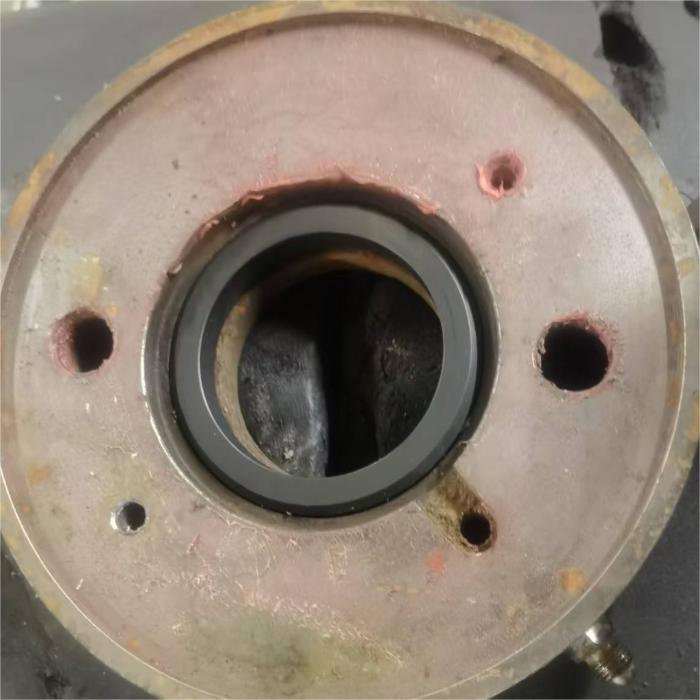

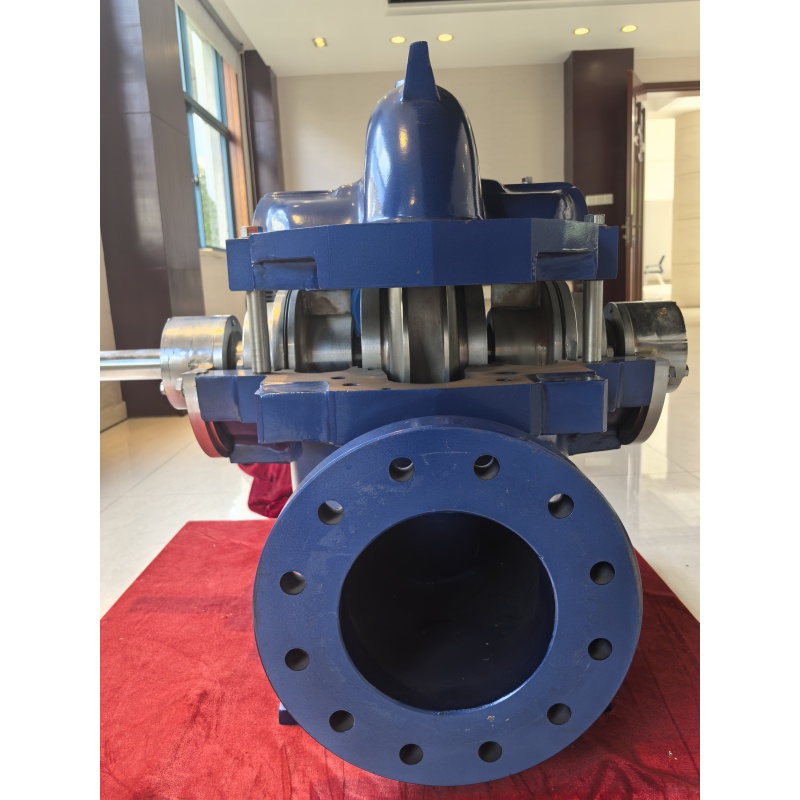

صور صيانة مضخة طرد مركزي أفقية أحادية المرحلة

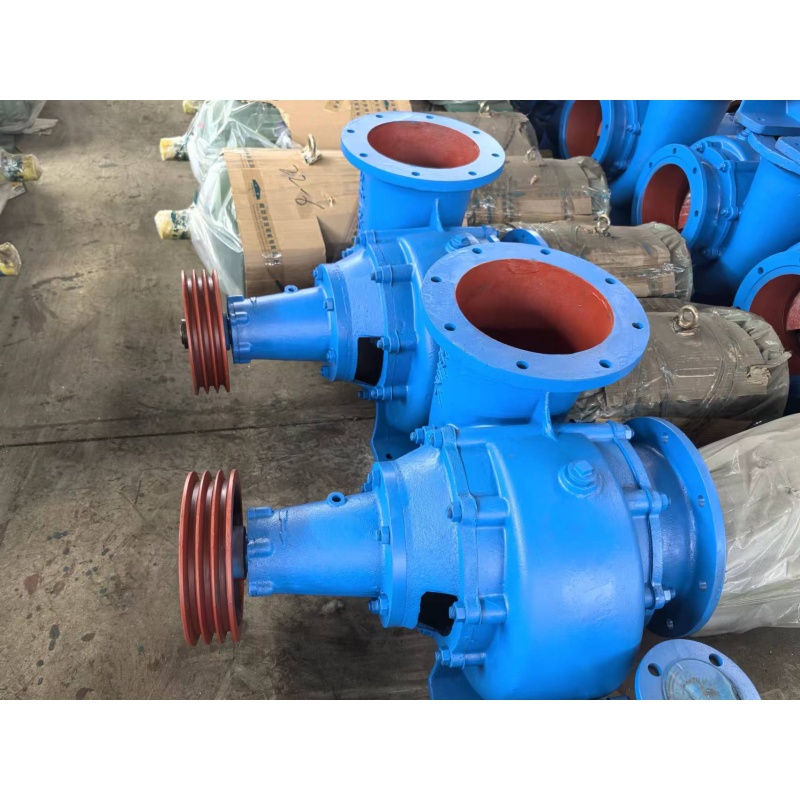

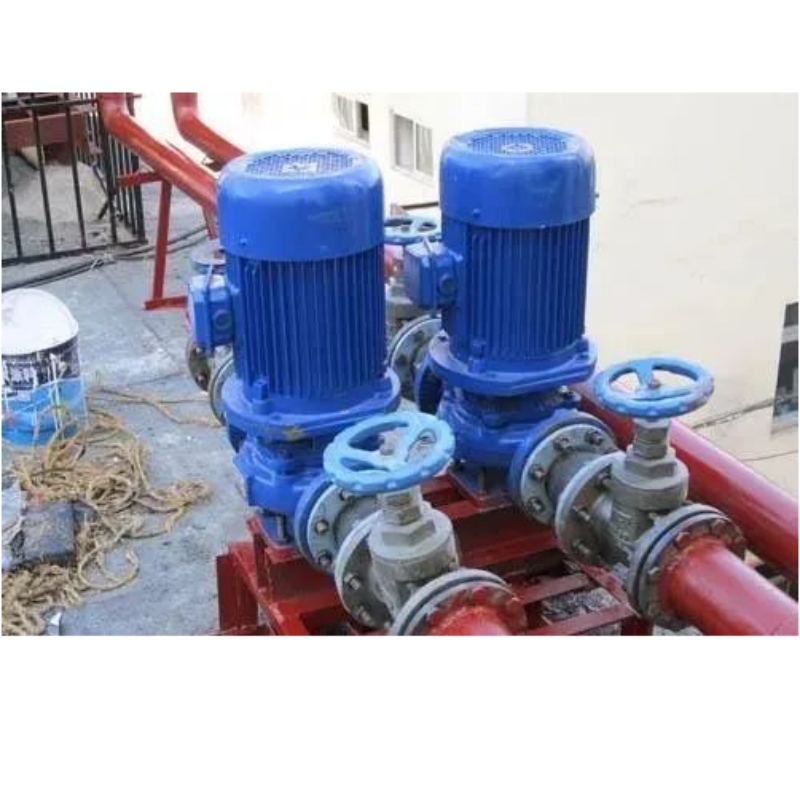

ما هي المفاهيم الخاطئة الشائعة حول استخدام مضخات المياه؟ مضخة مياه هو جهاز ميكانيكي مصمم لنقل السوائل أو ضغطها. ينقل الطاقة الميكانيكية من المحرك الرئيسي أو مصادر الطاقة الخارجية الأخرى إلى السائل، مما يزيد من طاقته. يُستخدم بشكل أساسي لنقل السوائل، بما في ذلك الماء والزيت والمحاليل الحمضية/القلوية والمستحلبات والمعلقات والمعادن السائلة.فيما يلي بعض المفاهيم الخاطئة الشائعة حول استخدام مضخات المياه.   ● مضخة ذات ضغط عالٍ تُستخدم لضخ السوائل ذات الضغط المنخفض يعتقد الكثير من الناس أنه كلما انخفض ضغط الضخ، قل حمل المحرك.نتيجة لهذا الفهم الخاطئ، غالباً ما يتم اختيار المضخة ذات الضغط العالي.   بالنسبة للمضخات الطاردة المركزية، بمجرد تحديد الطراز، يتناسب استهلاك الطاقة طرديًا مع معدل التدفق الفعلي. مع زيادة الارتفاع، ينخفض ​​معدل التدفق، مما يعني أن الارتفاع العالي يؤدي إلى انخفاض التدفق واستهلاك الطاقة. وعلى العكس، يرتبط الارتفاع المنخفض بزيادة التدفق وزيادة استهلاك الطاقة. ولمنع زيادة الحمل على المحرك، يجب ألا يقل ارتفاع الضخ الفعلي عن 60% من الارتفاع المقنن. استخدام ارتفاع عالٍ لتطبيقات ذات ارتفاع منخفض يُعرّض المحرك لخطر السخونة الزائدة والاحتراق. في حالات الطوارئ، يُنصح بتركيب صمام تحكم في التدفق على أنبوب التصريف (أو سدّ المخرج بقطع خشبية) لتقليل التدفق ومنع زيادة الحمل. راقب درجة حرارة المحرك - في حالة حدوث سخونة زائدة، قلّل تدفق التصريف فورًا أو أوقف المضخة. من المفاهيم الخاطئة الشائعة أن سدّ المخرج يزيد من حمل المحرك. في الواقع، تحتوي وحدات المضخات الطاردة المركزية عالية الطاقة بشكل قياسي على صمامات تصريف. لتقليل حمل بدء التشغيل، أغلق الصمام أولًا ثم افتحه تدريجيًا بعد بدء تشغيل المحرك - هذا هو مبدأ التشغيل السليم.  ●ضخ المياه باستخدام مضخات ذات أقطار كبيرة عبر أنابيب ذات أقطار صغيرة يعتقد العديد من المستخدمين أن هذا يمكن أن يزيد من الارتفاع الفعلي، ولكن يتم حساب الارتفاع الفعلي للمضخة على أنه الارتفاع الكلي مطروحًا منه فقدان الارتفاع.عند تحديد طراز المضخة، يتم تثبيت إجمالي الضغط.ينجم فقدان الضغط بشكل رئيسي عن مقاومة الأنابيب. فكلما قل قطر الأنبوب، زادت المقاومة، وبالتالي زاد فقدان الضغط. لذا، بعد تقليل قطر الأنبوب، لن يزداد الضغط الفعلي للمضخة، بل سينخفض، مما يؤدي إلى انخفاض كفاءتها.وبالمثل، عند استخدام مضخة ذات قطر صغير لضخ الماء عبر أنبوب ذي قطر كبير، فإن الارتفاع الفعلي للمضخة لن ينخفض. بل سيقلّ فقدان الارتفاع نتيجة لانخفاض مقاومة الأنبوب، مما يزيد من الارتفاع الفعلي.يزعم بعض المستخدمين أن استخدام أنابيب أكبر لمضخات ذات أقطار صغيرة يزيد حتمًا من حمل المحرك. ويعتقدون أن قطر الأنبوب الأكبر سيُسلط ضغطًا أكبر على دافعة المضخة، مما يزيد حمل المحرك بشكل ملحوظ. مع ذلك، من المهم ملاحظة أن ضغط السائل يتحدد فقط بارتفاع الضغط وليس بمساحة المقطع العرضي للأنبوب. عندما يكون ارتفاع الضغط ثابتًا وأبعاد دافعة المضخة ثابتة، يظل الضغط المؤثر على الدافعة ثابتًا بغض النظر عن قطر الأنبوب. في حين أن زيادة قطر الأنبوب تُقلل مقاومة التدفق وتزيد معدل التدفق، إلا أنها ترفع استهلاك الطاقة بشكل طفيف. ومع ذلك، طالما أن المضخة تعمل ضمن نطاق ارتفاع الضغط المُصنّف لها، فإنها تعمل بشكل طبيعي مع أي قطر للأنبوب. علاوة على ذلك، يُساعد هذا النهج في تقليل فاقد الضغط في الأنابيب وتحسين كفاءة المضخة.● عند تركيب أنبوب مدخل المياه، يجب أن يكون الجزء الأفقي مستوياً أو مائلاً قليلاً إلى الأعلى. خطأ! سيؤدي هذا إلى تراكم الهواء في أنبوب مدخل المياه، مما يقلل من مستوى الفراغ في أنبوب المياه والمضخة، مما يقلل من رأس سحب المضخة ويقلل من إنتاج المياه.النهج الصحيح هو ضمان أن يكون الجزء الأفقي مائلاً قليلاً باتجاه مصدر المياه، مع تجنب التسطيح أو الانحناء لأعلى. ● يستخدم خط أنابيب سحب المياه العديد من الوصلات المنحنية. يؤدي الإفراط في استخدام الوصلات الكوعية في خط أنابيب إمداد المياه إلى زيادة مقاومة تدفق المياه محليًا. يجب تركيب الوصلات الكوعية بشكل رأسي، ويُحظر تركيبها بشكل أفقي لمنع تراكم الهواء.● يتم توصيل مدخل الماء الخاص بالمضخة مباشرة بالكوع. خطأ! سيؤدي ذلك إلى توزيع غير متساوٍ للماء عند مرور التدفق عبر الكوع إلى المروحة. عندما يتجاوز قطر أنبوب المدخل قطر مدخل المضخة، قم بتركيب مخفض لا مركزي.يجب تركيب الجزء المستوي من المخفض اللامركزي في الأعلى، بينما يجب تركيب الجزء المائل في الأسفل. وإلا، فقد يتراكم الهواء، مما يؤدي إلى انخفاض تصريف المياه أو عدم سحبها، مصحوبًا بأصوات ارتطام.إذا كان قطر أنبوب مدخل المياه مساوياً لقطر مدخل المياه للمضخة، فيجب إضافة أنبوب مستقيم بين مدخل المياه للمضخة والمرفق، ويجب ألا يقل طول الأنبوب المستقيم عن 2-3 أضعاف قطر أنبوب المياه.  ● الجزء السفلي من أنبوب المدخل المزود بصمام سفلي ليس عموديًا. خطأ! إذا تم تركيبه بهذه الطريقة، فلن يتمكن الصمام من الإغلاق تلقائيًا، مما يتسبب في حدوث تسرب.الطريقة الصحيحة للتركيب هي: يُفضل تركيب أنبوب المدخل المزود بصمام سفلي بشكل عمودي في الجزء السفلي. إذا تعذر التركيب العمودي بسبب تضاريس المنطقة، فيجب أن يشكل محور الأنبوب زاوية لا تقل عن 60 درجة مع المستوى الأفقي.● موضع مدخل أنبوب الماء غير صحيح. (1) إذا كانت المسافة بين مدخل أنبوب سحب المياه وقاع أو جدار حوض السحب أقل من قطر المدخل، وكان هناك طمي أو ملوثات أخرى في قاع الحوض، وكانت المسافة بين المدخل وقاع الحوض أقل من 1.5 ضعف القطر، فقد يؤدي ذلك إلى ضعف سحب المياه أثناء الضخ أو شفط الطمي والحطام، مما يؤدي إلى انسداد المدخل.(2) عندما يكون عمق مدخل الماء في أنبوب المضخة غير كافٍ، قد يتسبب ذلك في تكوّن دوامات حول سطح الماء في الأنبوب، مما يؤثر على كمية الماء الداخلة ويقلل من تصريفها. طريقة التركيب الصحيحة هي: بالنسبة للمضخات الصغيرة والمتوسطة الحجم، يجب ألا يقل عمق مدخل الماء عن 300-600 مم؛ أما بالنسبة للمضخات الكبيرة، فيجب ألا يقل عن 600-1000 مم.● أنبوب المخرج أعلى من مستوى الماء الطبيعي في خزان التصريف. إذا كان مخرج المضخة أعلى من مستوى الماء الطبيعي لحوض التصريف، فقد يزداد ضغط المضخة، لكن معدل التدفق سينخفض. أما إذا كان لا بد من أن يكون المخرج أعلى من مستوى الماء بسبب قيود التضاريس، فيجب تركيب وصلة كوع وأنبوب قصير عند فتحة الأنبوب لتشكيل سيفون، مما يقلل من ارتفاع المخرج.

تطبيق مضخة KSB في التصنيع الميكانيكيصناعة الآلاتبين التقاليد والتطور: كن مستعدًا لمواجهة أي تحدٍ مع منتجات KSBيجب ألا تقتصر الصمامات والمضخات المستخدمة في التصنيع الميكانيكي على تلبية المتطلبات الأكثر صرامة فحسب، بل يجب أن تكون مجدية اقتصادياً أيضاً.   مواجهة التحدي، والتطلع إلى المستقبل يفرض تطبيق التصنيع الميكانيكي متطلبات بالغة الصرامة على المضخات والصمامات. فالمواد المستخدمة، مثل زيت المحركات عالي الحرارة، ومواد التشحيم المبردة التي تحتوي على رقائق معدنية، ومياه الإنتاج التي تحتوي على مكونات صلبة، ومياه الغلايات المعالجة، تتطلب جميعها مواد ذات خصائص استثنائية.تتميز صناعة أدوات الآلات وأنظمة الزيت الساخن وأنظمة غلايات البخار بدقة وموثوقية عاليتين. لذا، يجب أن تتوافق خصائص وأداء الصمامات والمضخات في التصنيع الميكانيكي مع الوسط المحيط.إن الجمع بين طلب السوق ومتطلبات الإنتاج أمر بالغ الأهمية. لطالما واجه مجال التصنيع الميكانيكي تحديات اقتصادية وتقنية: فقد أدت عملية التدويل، والأسواق الجديدة في الدول الناشئة، والمنافسون الجدد إلى زيادة الضغط التنافسي.تُمارس التوجهات التكنولوجية، كالتحول الرقمي والثورة الصناعية الرابعة، تأثيراً متزايداً على مختلف القطاعات. ولن تتمكن من تحقيق ميزة تنافسية على منافسيها إلا الشركات التي تُدير تكاليفها التشغيلية بكفاءة وتتبنى التحول الرقمي.   منتجات KSB للتصنيع الميكانيكيقادر على مواجهة أي تحديات تكنولوجية أو اقتصادية بصفتها شركة رائدة في السوق، تقدم KSB منتجات وخدمات تلبي أعلى المعايير الفنية والاقتصادية في صناعة تصنيع الآلات.تتميز مضخات وصمامات KSB بقدرتها على التكيف مع ظروف التشغيل المختلفة، مما يضمن كفاءة التشغيل في جميع حالات التحميل. علاوة على ذلك، تضمن مكوناتها عالية الجودة موثوقية استثنائية في العمليات، مما يساعد على الحفاظ على جودة المنتج بشكل ثابت.تستخدم مضخة KSB للتصنيع الميكانيكي تقنية مبتكرة، مما يقلل بشكل كبير من تكاليف التشغيل ويعزز أرباح الأعمال. تتطلب المنتجات ذات الجودة العالية استيفاء أعلى المعايير. تقدم KSB مجموعة منتجات شاملة لتلبية احتياجاتك ومتطلباتك بطريقة مرنة ومخصصة، بدءًا من المضخات المتصلة مباشرة، والمضخات القياسية، ومضخات الضغط العالي، وصولاً إلى المضخات الغاطسة ومضخات مواد التبريد والتشحيم.يمكن تخصيص مضخات KSB المستخدمة في التصنيع الميكانيكي وفقًا لمتطلبات الوسط، وذلك باستخدام موانع تسرب ميكانيكية متخصصة، وحلقات مانعة للتسرب لجسم المضخة، ومجموعات متنوعة من المواد. وهذا يضمن ضخًا سلسًا للوسط وعمليات إنتاج موثوقة.إضافةً إلى ذلك، يمكن تجهيز المضخات بحلول تشغيل آلية وأنظمة قيادة مثل PumpMeter وKSB Guard وPumpDrive. تراقب هذه المنتجات الذكية أداء المضخة، وتضمن تشغيل نظام المضخة بكفاءة عالية في استهلاك الطاقة، وتنبّهك فورًا إلى إجراءات الصيانة اللازمة. ونتيجةً لذلك، تُعزز الحلول الرقمية شفافية العمليات، وتمنع التوقفات غير المخطط لها، وتُقلل تكاليف التشغيل.تقدم KSB حلولاً متخصصة وحلولاً شاملة للأنظمة. وتُكمّل منتجاتها عالية الجودة للتصنيع الميكانيكي خدمة KSB SupremeServ المتميزة. تقدم شركة KSB مجموعة واسعة من المنتجات لتطبيقات التصنيع الميكانيكي:مضخة قياسية / مضخة توصيل مباشر (مضخة قياسية للصناعات الكيميائية)مضخة العملياتمضخة رفع عاليةمضخة طرد مركزيمضخة الطينمضخة ذاتية التحضيرمضخة مواد التبريد والتشحيم استحقاق : تتيح مجموعة المنتجات المتنوعة حلولاً مرنة ومخصصة.مادة مقاومة للتآكلتضمن المنتجات عالية الجودة باستمرار موثوقية استثنائية للعمليةحلول الأتمتة والتحكم لضمان التشغيل الموفر للطاقة وشفافية العملياتخفض إجمالي تكلفة التشغيل من خلال التكنولوجيا المبتكرةخدمة شاملة – من التجميع والصيانة إلى الإصلاح في الموقع  الاستخدام: نظام الزيت الساخننظام غلاية بخاريةبناء أدوات الآلات وتشمل وسائل الإعلام ما يلي: زيت عالي الحرارةمادة تشحيم تبريد مع رقائقمياه الإنتاج التي تحتوي على مواد صلبةمياه الغلاية المعالجة مضخات للتصنيع الميكانيكي:مضخة طرد مركزي أفقية أحادية المرحلة ذات اقتران مباشرمضخة طرد مركزي أفقية أحادية المرحلة مع وصلة مرنةمضخة طرد مركزي عمودية متعددة المراحلمضخة طرد مركزي أفقية أو رأسية متعددة المراحل مقطعيةمضخة طرد مركزي أفقية قابلة للسحب من الخلف ذات محور مركزي مقسم

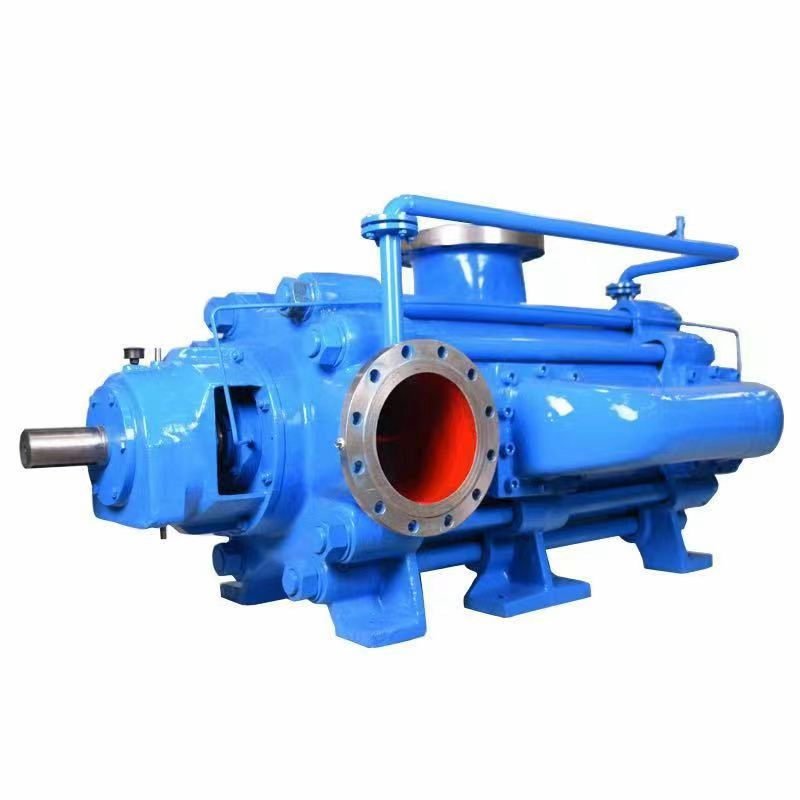

تحليل سبب تذبذب الضغط في أنبوب التوازن لمضخة مياه التغذية للغلاية متعددة المراحل وظيفة أنبوب الموازنة لمضخة تغذية الغلاية:أنبوب الموازنة هو أنبوب توصيل من حلقة منع التسرب عند مخرج المضخة إلى مدخلها. وتتمثل وظيفته الأساسية في موازنة الدفع المحوري للمضخة، وتقليل الحركة المحورية للدوار، ومنع الاحتكاك بين المروحة والغلاف.   أثناء التشغيل، مضخة تغذية الغلاية يُفرغ السائل عالي الضغط من مخرج المروحة. يتدفق جزء من هذا السائل خلف المروحة، مما يُعادل الضغط هناك مع ضغط المخرج. في الوقت نفسه، تعمل الصفيحة الأمامية كطرف سحب، محافظةً على ضغط منخفض. يُحدث هذا فرقًا كبيرًا في الضغط عبر المروحة، مُولِّدًا قوة دفع محورية موازية للعمود تُوجِّه الدوّار نحو جانب السحب. في الحالات الشديدة، قد يُسبب هذا احتكاكًا أو تصادمًا بين المروحة وغلاف المضخة، مما يُعرِّض التشغيل الآمن للخطر. لذلك، يجب تطبيق إجراءات موازنة للتخفيف من هذه الآثار. رسم تخطيطي لهيكل أنبوب التوازن لمضخة تغذية الغلاية توجد طرق متعددة لموازنة الدفع المحوري، بما في ذلك المراوح ذات الشفط المزدوج، والمراوح المرتبة بشكل متناظر (للمضخات متعددة المراحل)، ومكونات مثل فتحات الموازنة، وأقراص الموازنة، وأسطوانات الموازنة. يُعد أنبوب الموازنة الطريقة الأساسية لمعادلة الدفع المحوري عن طريق تحويل سائل الضغط خلف المروحة إلى جانب المدخل، وبالتالي تحقيق توازن الضغط. على الرغم من بساطة هذا الأسلوب من الناحية الهيكلية، إلا أنه لا يُحقق موازنة كاملة للدفع المحوري. يجب امتصاص الدفع المحوري المتبقي بواسطة محامل دفع وأجهزة موازنة مُخصصة. مبدأ قرص التوازن مشابه لمبدأ محمل الدفع في التوربينات البخارية، وأنبوب التوازن مشابه لأنبوب زيت الإرجاع لمحمل الدفع. تحليل تذبذب الضغط في أنبوب التوازن لمضخة مياه تغذية الغلاية1. باعتباره أنبوب موازنة، يجب أن يظل ضغطه مستقرًا نسبيًا ما لم يتعرض للانسداد أو التسرب.٢. يُستخدم أنبوب التوازن للتخلص من الدفع المحوري. عند إغلاق صمام مخرج المضخة أو انسداد خط التدفق، يرتفع الضغط في أنبوب التوازن؛ بينما ينخفض ​​أثناء سحب المضخة. في الظروف العادية، يبقى الضغط ثابتًا.3. يكون ضغط أنبوب الموازنة لمضخة التغذية عالية الضغط أعلى قليلاً من ضغط المدخل. إذا ازداد الضغط، فهذا يدل على اتساع الفجوة بين أسطوانة الموازنة وغلافها. إذا وصل الضغط إلى ضعفين أو ثلاثة أضعاف ضغط المدخل، يُنصح بتفكيك النظام وفحصه.4. يتغير ضغط أنبوب التوازن بشكل كبير بسبب تآكل حلقة منع التسرب وقرص التوازن وأجزاء التآكل الأخرى.5. يتغير فرق الضغط في أنبوب الموازنة بسبب التسرب بين المراحل وتحويل تردد المحرك (مقارنة بالسرعة الأصلية).6. عندما يتغير ضغط الاستيراد الخارجي، فإن فرق الضغط فييتذبذب أنبوب الرمح تبعاً لذلك.

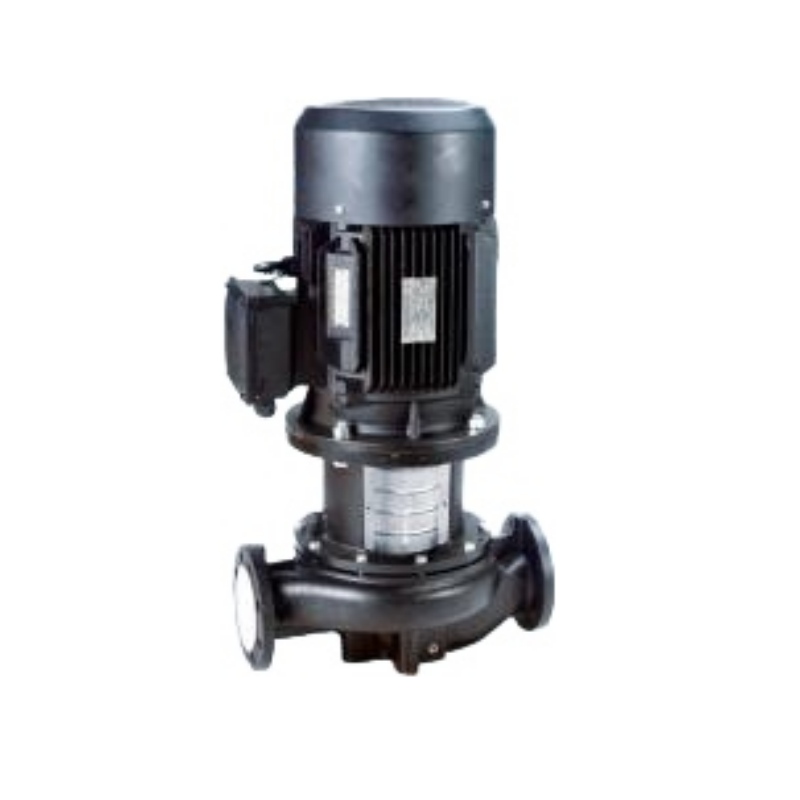

مضخة تدوير خط الأنابيب TD النوع TD مضخة تدوير الأنابيب هي مضخة طرد مركزي أحادية المرحلة تتميز بتصميم هيدروليكي متطور. يعزز هيكل المروحة المُحسّن الكفاءة ويقلل استهلاك الطاقة، مما يُمكّن المضخة من توفير معدلات تدفق أعلى وضغط أكبر مع استهلاك طاقة أقل أثناء التشغيل. مُجهزة بمحركات قياسية وأختام ميكانيكية، تعتمد المضخة تصميمًا علويًا قابلًا للسحب لسهولة الصيانة دون التأثير على نظام الأنابيب.   الأداء (أولاً)   ثانياً: الهيكل تتميز سلسلة مضخات TD32~TD150 بتصميم أحادي الشفط وسهل الفك. يتم توصيل عمود المضخة وعمود المحرك بإحكام عبر وصلة تثبيت، مع وجود مانع تسرب ميكانيكي مدمج داخليًا. يقلل هذا التصميم من الارتفاع الكلي للمضخة والمسافة بين أجزائها، ويخفض وزنها، ويقلل تكاليف الإنتاج. يضمن التصميم المدمج سهولة التركيب وشغل مساحة صغيرة، مما يجعلها مثالية لأنظمة خطوط الأنابيب المعقدة. يمكن إجراء صيانة واستبدال مانع التسرب الميكانيكي دون الحاجة إلى فك المضخة، مما يُحسّن أداء منع التسرب بشكل ملحوظ.تتميز سلسلة مضخات TD200~TD250 بتصميم قابل للفك والتركيب، حيث يتم تثبيت محاورها معًا بواسطة وصلة لضمان إحكام الإغلاق، كما تحتوي المضخة على مانع تسرب ميكانيكي معياري. هذا التصميم يُغني عن الحاجة إلى فك المحرك أثناء استبدال مانع التسرب أو الصيانة، مما يُتيح تشغيلها بواسطة شخص واحد.تتميز سلسلة مضخات TD300~TD350 بتصميم دافع مزدوج الشفط. يعمل هيكلها المتناظر على موازنة القوى المحورية بكفاءة، مما يضمن التشغيل السلس ويعزز الكفاءة بشكل ملحوظ - حتى 84%. بفضل كفاءتها العالية في استهلاك الطاقة وانخفاض مستوى الضوضاء، تُعد هذه المضخات مثالية لنقل كميات كبيرة من السوائل بشكل موثوق.  تعتمد السلسلة بأكملها على بنية قفل الوصلة من نوع التثبيت ثالثًا: التطبيق مضخة TD منتج متعدد الاستخدامات مصمم للتعامل مع مجموعة واسعة من السوائل، من مياه الصنبور إلى السوائل الصناعية. وهي تُستخدم بشكل أساسي لنقل السوائل وضغطها وتدويرها.على سبيل المثال :أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)ممر التبريدنظام الماء الساخننقل السوائل الصناعيةإمدادات المياه تُستخدم مضخات TD بشكل أساسي في أنظمة التدفئة والتهوية وتكييف الهواء، ويُعدّ شهرا سبتمبر ونوفمبر ذروة موسم المبيعات. يميل العديد من العملاء إلى شراء مضخة واحدة فقط، متجاهلين في كثير من الأحيان الملحقات الأساسية مثل قواعد التثبيت، وأغطية المطر، والشفاه العكسية، ومسامير التثبيت. يتطلب فقدان أي من هذه المكونات حلولاً في الموقع، ويُعدّ نقص قواعد التثبيت مشكلةً خاصة.   تُستخدم مضخات TD على نطاق واسع في تطبيقات متنوعة. على سبيل المثال، يراها لاو وانغ بشكل متكرر في أنظمة التدفئة والتهوية وتكييف الهواء، ومعدات معالجة مياه الصرف الصحي الخفيفة، وأنظمة التبريد، وتركيبات الغلايات.

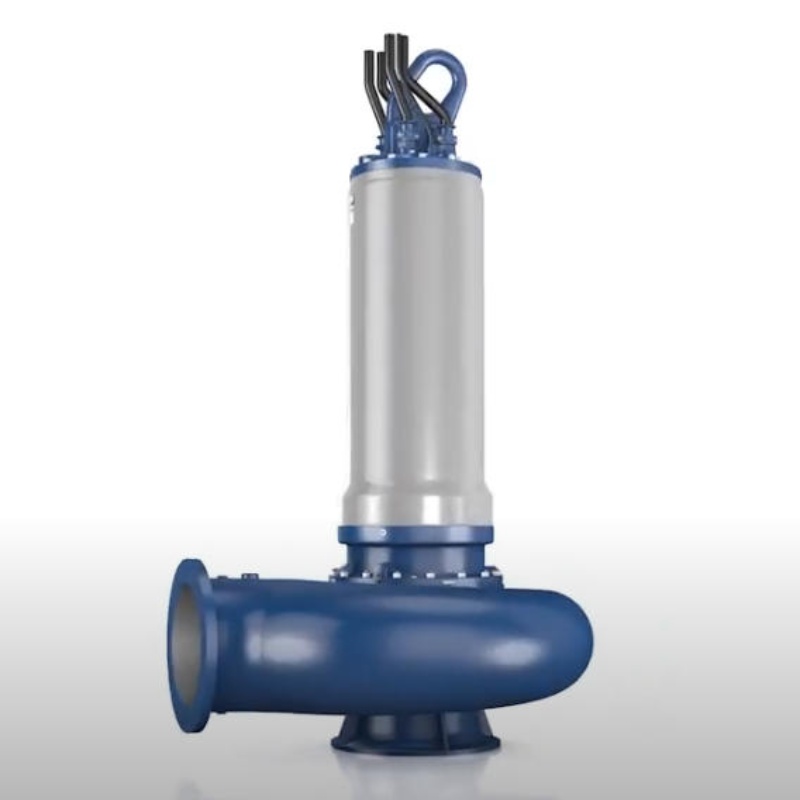

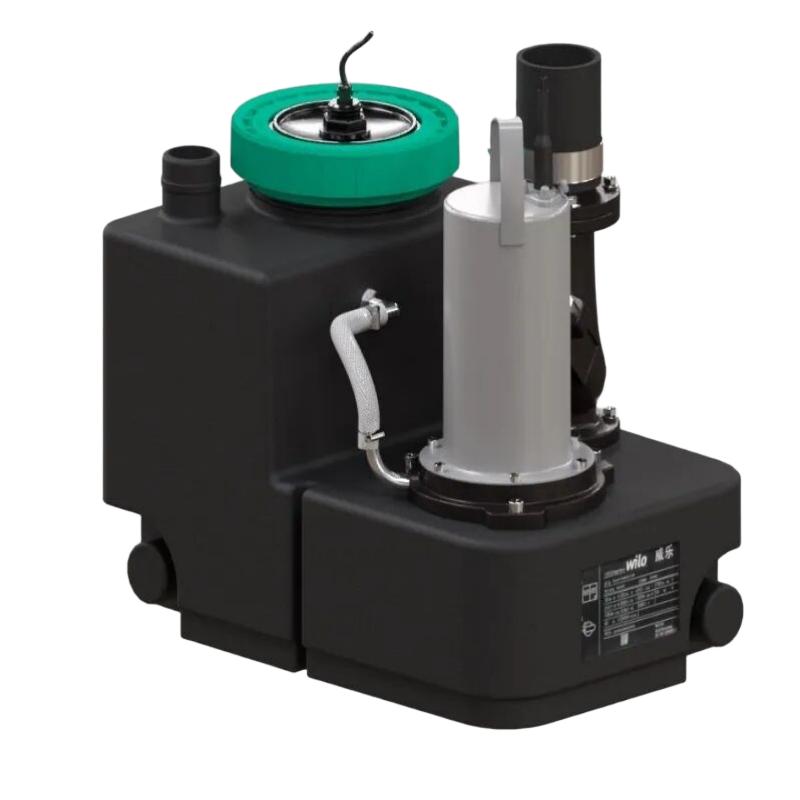

ترحب عائلة أنظمة رفع مياه الصرف الصحي Wilo-Drainlift SANI بإضافة جديدة! في مجال تصريف مياه المباني الحديثة، أصبح استغلال المساحة وموثوقية التشغيل ومستوى الذكاء المعايير الأساسية لقياس جودة المعدات. سواءً أكان الأمر يتعلق بتجديد حمام قبو فيلا، أو شقق متعددة الحمامات، أو مساحات مثل المطابخ وغرف الغسيل وغرف الشاي، فإن نظام رفع مياه الصرف الصحي يجمع ويصرف مياه الصرف الصحي المنزلية بكفاءة، مانعًا بذلك مشاكل شائعة كالروائح الكريهة، والارتداد، والانسداد. أما بالنسبة لتجديدات المساكن الحضرية، أو ترميم المباني، أو المشاريع المدنية الجديدة، فيوفر هذا النظام حلاً متكاملاً - بدءًا من الحمامات الفردية وصولاً إلى أنظمة الصرف المركزية - مما يضمن أن تكون كل مساحة معيشة أنظف وأكثر راحة وأمانًا. لطالما كرست شركة ويلو جهودها لتطوير تقنية رفع مياه الصرف الصحي. وقد حازت أنظمة رفع مياه الصرف الصحي من سلسلة ويلو-درينليفت ساني على ثقة العديد من المستخدمين بفضل موثوقيتها العالية وسهولة تركيبها. سواءً في الفيلات الحضرية أو الشقق السكنية أو المساحات التجارية الصغيرة، تضمن سلسلة ساني التشغيل المستقر والفعال لجميع أنظمة الصرف الصحي. مع تزايد تنوع احتياجات الصرف الصحي، يسعدنا أن نقدم منتجين جديدين إلى عائلة منتجاتنا المتميزة ⬇  ✅ سلسلة Wilo-Drainlift SANI CUTخبير في القطع المزدوج لمياه الصرف الصحي عالية الشوائب ✅ نظام تصريف المياه Wilo-Drainlift SANI XSحلٌّ بارع لتصريف مستقر بأقل حجم سلسلة Wilo-Drainlift SANI-XS/CUTمحطة ضخ مياه الصرف الصحي صغيرة الحجموحدة صغيرة الحجم وخفيفة الوزن ومزودة بمضخة/قاطع واحدتطبيق نظام رفع مياه الصرف الصحي في المنازل والشقق السكنية المستقلة/شبه المستقلة      سلسلة Wilo-Drainlift SANI-CUTكما يمكن تصريف مياه الصرف الصحي المعقدة بسلاسة باستخدام مضخة واحدة  في مشاريع تجديد مراحيض الطوابق السفلية، أو دورات المياه التجارية، أو أنابيب الصرف الصحي ذات الأقطار المحدودة، غالباً ما يتسبب ورق التواليت والنفايات الصلبة والحطام الليفي في حدوث انسدادات ومشاكل صيانة. تعمل سلسلة Wilo-Drainlift SANI-CUT على تبسيط إدارة مياه الصرف الصحي من خلال تصميم منفذ الشفط الحاصل على براءة اختراع، وشفرات القص المزدوجة، وحجم الخزان فائق الصغر - وكل ذلك مجتمع في نظام قوي يجعل عملية التصريف سهلة للغاية.   ✅ لا تقلق بشأن الانسداد.حتى عندما تحتوي مياه الصرف الصحي على كميات كبيرة من ورق التواليت والحطام، فإن وظيفة القطع القوية لجهاز Wilo-Drainlift SANI-CUT يمكنها تمزيقها وتفريغها بكفاءة. ✅ قم بالتثبيت كما يحلو لكيتيح التصميم متعدد المداخل اتصالاً مرنًا بالجدران والأرضيات ✅ كما أن قطر الأنابيب لا يتأثر.حتى مع أنابيب الصرف بقطر DN32، فإنها لا تزال تحافظ على قدرة عالية على تحمل الضغط، مما يجعلها مثالية للتصريف لمسافات طويلة أو المساحات ذات اختلافات الارتفاع الرأسي الكبيرة. ✅ حماية أمنية على مدار 24 ساعةيوفر نظام الحماية الحرارية التلقائي ونظام الإنذار المستقل تنبيهات فورية في حالة وجود أي خلل، مما يضمن التشغيل بدون قلق. تفاصيل المنتج مروحة قطع مزدوجة القص ذات قدرة عالية على سحق المواد الصلبةيمكن أن يصل أقصى ارتفاع للغوص إلى 42 متراً.يدعم ما يصل إلى 5 مداخل للمياهحماية حرارية مدمجة وإنذار أعطاليتوافق مع معيار EN 12050  منحنى ضغط التدفق    نظام تصريف المياه Wilo-Drainlift SANI-XSتصريف مستقر في الأماكن المغلقة إذا كنت تواجه صعوبة في تصميم نظام الصرف الصحي لمشاريع التجديد أو المساحة المحدودة، فإن نظام Wilo-Drainlift SANI-XS هو الحل الأمثل لك. في الشقق ذات الطوابق السفلية، ومطابخ الفيلات، وغرف استراحة المكاتب، غالبًا ما تؤدي المساحة المحدودة للمعدات إلى صعوبات في التركيب والصيانة. يوفر نظام SANI XS تجربة صرف صحي خالية من المتاعب بفضل حجمه الصغير وتصميمه الذكي.   ✅ الاستخدام الأمثل للمساحةيمكن تركيب الهيكل الصغير، الذي يبلغ طوله 0.5 متر فقط، بسهولة حتى في غرف المعدات الضيقة للغاية. ✅ سهولة التركيب والصيانةتساهم فتحات المياه الاختيارية المتعددة ونوافذ الفحص الشفافة في التخلص من الحاجة إلى التفكيك المرهق، مما يسمح بإجراء فحوصات الحالة في الوقت الفعلي. ✅ مياه الصرف الصحي ذات المحتوى العالي من المواد الصلبة آمنة أيضاًيساهم منفذ الشفط المُحسّن والتصميم المقاوم للانسداد بشكل كبير في تقليل الحاجة إلى الصيانة. ✅ تعديل ذكي لمزيد من الراحةتتميز خزانات التحكم متعددة الوظائف الاختيارية بخاصية الإغلاق المؤجل والمراقبة عن بعد، مما يسمح بتلبية متطلبات الصرف المتنوعة بمرونة. تفاصيل المنتجأبعاد صغيرة: 500×320×458 مم³مروحة قناة كبيرة بقطر 40 مممكون هيدروليكي متكامل مصبوب بالحقن عالي القوة ومقاوم للتآكلخزانتان للتحكم: أساسية ودعمنماذج متقدمة لشبكة الواي فاي/مودبوسشهادة EN 12050 منحنى ضغط التدفق   من السكني إلى التجاريعائلة ساني بتغطية شاملة  مع إضافة SANI CUT و SANI XS، أصبحت عائلة SANI واحدة من خطوط الإنتاج الكاملة القليلة في الصناعة، حيث تقدم حلولاً شاملة لسيناريوهات متنوعة. ✅ تصريف المياه من حمام الطابق السفلي في الفيلا✅ شقة مزودة بنظام صرف صحي مركزي لعدة حمامات✅ صرف صحي لمبنى تجاري✅ تصريف المياه من المساحات الصغيرة المعدلة   بغض النظر عن تحديات الصرف الصحي التي تواجهها، تقدم شركة Weile حلولاً مصممة خصيصاً لجعل نظام الصرف الصحي الخاص بك أكثر موثوقية وذكاءً وخالياً من المتاعب. نظام رفع مياه الصرف الصحي من سلسلة Wilo-Drainlift SANI: نظام صرف صحي ذكي وسهل الاستخدام لكل منزل.

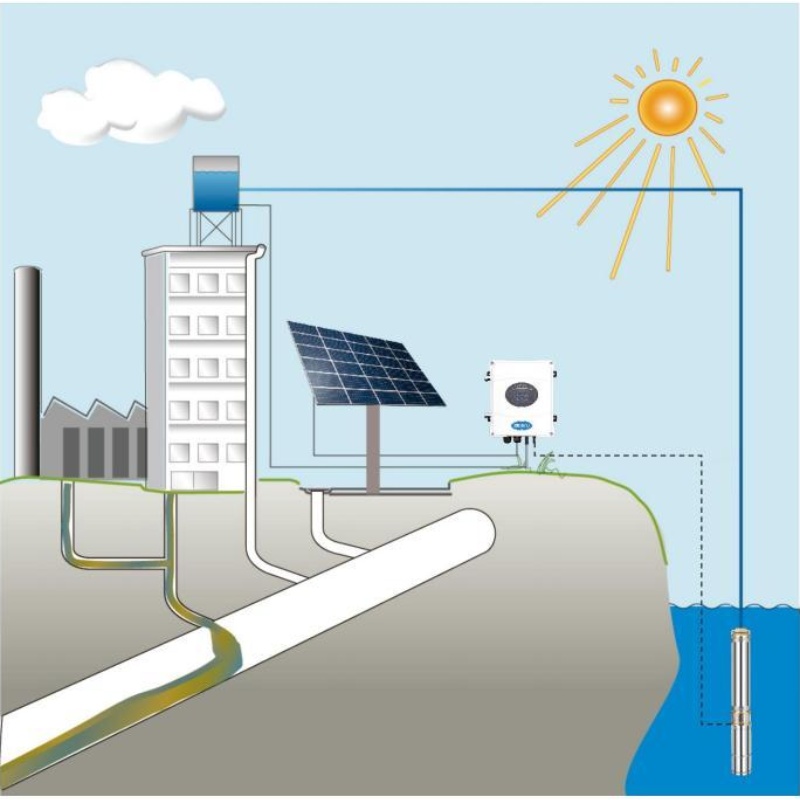

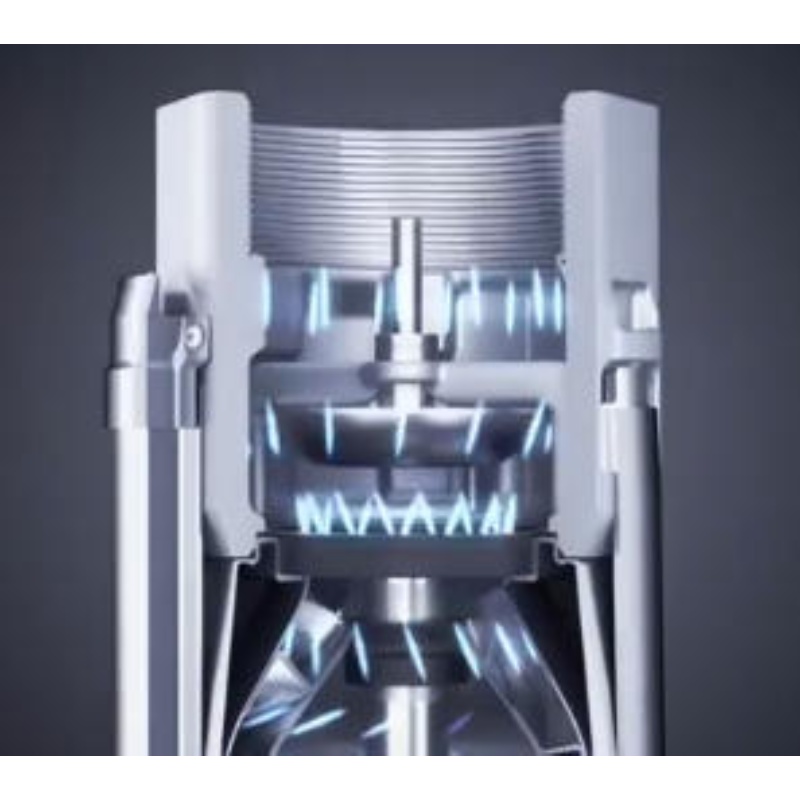

تقنية الري بمضخات الطاقة الشمسية من ويلو تعزز الأمن الغذائي والزراعة المستدامة في المناطق الريفية الشاسعة في إندونيسيا، تُعتبر الزراعة أساساً لعدد لا يحصى من العائلات.  مع ذلك، لطالما أعاقت تحدياتٌ مثل تهالك البنية التحتية، وعدم استقرار شبكات الكهرباء، وندرة المياه خلال مواسم الجفاف، الريّ الفعال في الأراضي الزراعية، مما أثر بشدة على محاصيل المزارعين وسبل عيشهم. ويتجلى هذا بوضوح في قرية كارانغ راجا بمقاطعة سومطرة الجنوبية، حيث كان القرويون يعتمدون كلياً على موسم الأمطار لزراعة الأرز. وحتى عند محاولتهم الزراعة على مدار موسمين، غالباً ما كانوا ينتهون دون أي محصول بسبب نقص المياه. الآن، يتغير هذا الوضع تماماً... تقنية الري بمضخات الطاقة الشمسية من ويلو تُسهّل التنمية الزراعية المستدامة  بدعم من شركة بوكيت أسام المساهمة العامة (PT Bukit Asam Tbk) في إطار برنامج المسؤولية الاجتماعية للشركات، تعاون فريق ويلو إندونيسيا مع المجتمعات المحلية لتنفيذ نظام ري ذكي يعمل بالطاقة الشمسية. لا يضمن هذا المشروع إمدادًا مستمرًا بالمياه على مدار العام لـ 35 هكتارًا من حقول الأرز في قرية كارانغ لاجاه فحسب، بل يمكّن القرويين أيضًا من تحقيق حصادين أو ثلاثة حصادات سنويًا، مما يعزز الأمن الغذائي والدخل الاقتصادي بشكل ملحوظ.  من "الاعتماد على الطقس" إلى "التمكين من خلال أشعة الشمس"تقع قرية كارانجراج في منطقة نائية ذات تغطية غير كافية لشبكة الكهرباء، ما عانى من عدم استقرار تشغيل المضخات الكهربائية التقليدية. ولمعالجة هذا التحدي، قدمت شركة ويلو حلاً متكاملاً لمضخات الري التي تعمل بالطاقة الشمسية، يتميز بمضخات شمسية عالية الكفاءة، وأنظمة تحكم ذكية، وأعمال هندسية مدنية داعمة. يعمل النظام كلياً دون الحاجة إلى الكهرباء البلدية، مستفيداً من وفرة ضوء الشمس المحلي لتشغيل المضخات وتوصيل مياه الأنهار أو المياه الجوفية بدقة إلى كل قطعة أرض زراعية.    "الحمد لله، بفضل نظام الطاقة الشمسية هذا، أصبح بإمكاننا الآن زراعة حقول الأرز مرتين في السنة، أو حتى ثلاث مرات"، هكذا قال أحد القرويين المحليين المتحمسين. لا يقتصر هذا على عرض أحدث تقنيات مضخات المياه وحلول الري من Welle فحسب، بل يجسد أيضًا مفهوم "التنمية المستدامة" بشكل واضح.  شركة ويلو إنتليجنس: تعزيز المرونة في الزراعة الإندونيسية تُدرك شركة ويلو تمامًا أنه في ظل مناخ جنوب شرق آسيا المتقلب وبنيته التحتية غير المتجانسة، لا يمكن الاعتماد على توفر المياه فقط في الري الزراعي، بل يتطلب حلًا منهجيًا يتسم بالموثوقية والكفاءة وتوفير الطاقة وسهولة الصيانة. ولتحقيق ذلك، تتميز أنظمة المضخات الشمسية لدينا، المنتشرة على نطاق واسع في مواقع متعددة في إندونيسيا، بتصميم معياري وتقنية تحكم ذكية، مما يوفر المزايا الأساسية التالية:✅الاستقلال في مجال الطاقة: عدم الاعتماد على شبكة الكهرباء، خاصة في المناطق الريفية النائية✅إمدادات مياه مستقرة: يتم الحفاظ على تدفقات الري حتى في المواسم الجافة، مما يمنع ذبول المحاصيل✅موفر للمياه: قلل من هدر المياه من خلال التحكم الدقيق، واستخدم كل قطرة ماء حيثما يكون ذلك ضروريًا✅ تكلفة تشغيل وصيانة منخفضة: يتميز نظام الطاقة الشمسية بعمر طويل، وتشغيل هادئ، وسهولة الصيانة✅تمكين المجتمع: نظمت ويلو أيضًا تدريبًا متخصصًا لإرشاد القرويين في تشغيل وصيانة المعدات، مما يضمن التشغيل الفعال للنظام على المدى الطويل.  كما تروج له مبادرة "المسؤولية المائية" العالمية التابعة لمنظمة "ويلو"، يبدأ الإنتاج الغذائي المستدام بالإدارة المسؤولة للمياه. ويجسد مشروع "كارانجراج" هذا المبدأ على المستوى الشعبي. "نحن فخورون بهذا الحل الشامل"، قال فريق ويلو إندونيسيا. "هذا ليس مجرد تسليم معدات، بل هو استثمار طويل الأجل في المرونة الزراعية، ورفاهية المجتمع، والأمن الغذائي الوطني". من قرية واحدة إلى البلد بأكمله:نموذج قابل للتكرار للزراعة الخضراءأصبحت قصة نجاح كارانغ لاجاه نموذجًا يحتذى به لباقي المناطق الزراعية في إندونيسيا. وقد طبّقت ويلو أنظمة ري مماثلة تعمل بالطاقة الشمسية في عدة محافظات، مما ساعد المزارعين على التغلب على تحديات الزراعة المعتمدة على الأحوال الجوية. ومع تفاقم تغير المناخ وتزايد ندرة المياه، ستصبح هذه البنية التحتية الزراعية الذكية التي تعمل بالطاقة النظيفة ركيزة أساسية لضمان الأمن الغذائي في جنوب شرق آسيا.

سلسلة مضخات القوة المغناطيسية البلاستيكية الفلورية CQB   استخدام:يُستخدم هذا المنتج على نطاق واسع في الصناعات الكيميائية، مثل صناعة الأحماض والقلويات، والصهر، وإنتاج الثوليوم، والصناعات الكيميائية الزراعية، والأصباغ، والأدوية، وصناعة الورق، والطلاء، والغسيل بالأحماض، والصناعات اللاسلكية، والصناعات الدفاعية، وغيرها، لنقل الأحماض، والصودا الكاوية، والزيوت، والسوائل النادرة والثمينة، والسوائل السامة، والسوائل المتطايرة، وخاصةً لنقل السوائل القابلة للاشتعال والمتفجرة. وهو مثالي للاستخدام في طباعة لوحات الدوائر الإلكترونية وإنتاج رقائق النحاس والبلاتين. تتراوح درجة الحرارة عند نقطة التشغيل بين -20 درجة مئوية و100 درجة مئوية. المعلمة:★ درجة حرارة التشغيل: -20 درجة مئوية ~ 120 درجة مئوية★ معدل التدفق: من 3 م³/ساعة إلى 400 م³/ساعة★ الرأس: من 3.2 متر إلى 80 متر تصميم لمنع التسرب:بفضل تقنية إلغاء محور الغلاف، واستخدام قوة مغناطيسية متزامنة للتشغيل، يتم التخلص تمامًا من مشكلة التقطير والتسريب، مما يضمن عدم تلويث مكان الاستخدام. يُصنع الجزء الداخلي للمضخة من سبيكة بلاستيكية فلورية، مما يسمح لها بنقل الأحماض والقلويات والمؤكسدات القوية وغيرها من المواد المسببة للتآكل بشكل مستمر دون أي تلف. تتميز المضخة بخصائص ممتازة مثل منع تسرب الهواء، وعدم التسريب، ومقاومة المواد الكاوية القوية. مبدأ التشغيل:مع مانع تسرب ثابت ليحل محل مانع التسرب الديناميكي. تستخدم معدات القيادة مغناطيسًا نشطًا متصلًا - أداة للتثبيت المباشر على محور المحرك الكهربائي، وغرفة المضخة مغلقة تمامًا، ومن خلال تزامن القوة المغناطيسية، يتم تشغيل المروحة على الدوار - المجمعة للدوران بشكل غير مباشر، وهي تتميز بخصائص مثل الهيكل المحكم، والمظهر الخارجي الأنيق، والحجم الصغير، والضوضاء المنخفضة، والحركة الموثوقة، وسهولة الاستخدام، والسلامة، والاقتصاد، إلخ. هيكل جسم المضخة:الجزء الملامس للسائل من المضخة مصنوع من البلاستيك الفلوري، أما القشرة فهي مصنوعة من المعدن، لذا فإن جسم المضخة كافٍ لدعم وزن وسادة الأنابيب وصد الصدمات الميكانيكية. الهيكل وما إلى ذلك:سلسلة القتال القريباطلع على المقدمة التفصيلية  جسم المضخةسبيكة البلاستيك الفلورية حلقة مانعة للتسربفل-لاتكس/F4 أكسيلتريF4 المكرهسبيكة البلاستيك الفلورية / المغناطيس الدائم المحور الرئيسيSiC أو Al2O3 خاتم إيقافSiC أو Al2O3 غمد العزلةسبيكة البلاستيك الفلورية/F46 المغناطيسية الخارجيةHT200/مغناطيس دائم    اطلع على المقدمة التفصيلية  جسم المضخةسبيكة البلاستيك الفلورية المكرهسبيكة البلاستيك الفلورية / المغناطيس الدائم أورا-رينجSiC أو Al2O3 حلقة مانعة للتسربفل-لاتكس غمد العزلةF46/1Cr18Ni9Ti أكسيلتريمليء بـ F4 المغناطيسية الخارجيةHT200/مغناطيس دائم    اطلع على المقدمة التفصيلية  جسم المضخةسبيكة البلاستيك الفلورية شكرا جزيلاسبيكة البلاستيك الفلورية حلقة مانعة للتسربفل-لاتكس المكرهسبيكة البلاستيك الفلورية / المغناطيس الدائم المحور الرئيسيCS+F4 أورا-رينجSiC أو Al2O3 أكسيلتريSiC أو Al2O3 حلقة مانعة للتسربفل-لاتكس+F4 غمد العزلةF46+1Cr18Ni9Ti المغناطيسية الخارجيةHT200/الثوليوم المغناطيس الدائم    اطلع على المقدمة التفصيلية  جسم المضخةوسادة F46 بالداخل المكرهسبيكة البلاستيك الفلورية أورا-رينجSiC أو Al2O3 أكسيلتريمليء بـ F4 المحور الرئيسيSiC أو Al2O3 حلقة مانعة للتسربفل-لاتكس/F4 قاعدة المحور الأوسطسبيكة البلاستيك الفلورية غمد العزلةسبيكة البلاستيك الفلورية مُجمَّع بواسطة الدوارF46/مغناطيس دائم من الثوليوم عالي الطاقة غلاف من الفولاذ المقاوم للصدأ1Cr18Ni9Ti وتدHT200 المغناطيسية الخارجيةHT200/الثوليوم المغناطيس الدائم   سلسلة القتال القريباطلع على المقدمة التفصيلية  جسم المضخةوسادة F46 بالداخل المكرهسبيكة البلاستيك الفلورية صامولة المروحةمليء بـ F4 أورا-رينجSiC أو Al2O3 حلقة مانعة للتسربفل-لاتكس غطاء المضخةوسادة F46 بالداخل غمد العزلةF46/غلاف مقوى مُجمَّع بواسطة الدوارF46/مغناطيس دائم من الثوليوم عالي الطاقة المحور الرئيسيSiC أو Al2O3 المغناطيسية الخارجيةHT200/مغناطيس دائم من الثوليوم عالي الطاقة وتدHT200   معنى رقم الطراز:CQB50-32-125FL (A)القتال في الأماكن المغلقةيعني ذلك أن قوة الدفع المغناطيسية لمضخة القلبFيعني أن المادة عبارة عن سبيكة معدنية من البلاستيك الفلوري50يعني ذلك أن قطر مدخل المضخة هو 50 ممLيعني ذلك أن الدعم الطويل يتطلب لوحًا مقوى32يعني ذلك أن قطر مخرج المضخة هو 32 ممAيعني إعادة تصميم أو تجديد أو تغيير منتج125بمعنى أن قطر الورقة المستديرة يبلغ 125 ملم    رقم الطراز والمعلمة: رقم الطرازتدفقحكة متصاعدةNPSHالقسقطر المدخلمخرجاستخدام درجة الحرارةقوة المحرك الكهربائي(م3/س)(م)(م)(دورة/دقيقة)(مم)(مم)(℃)(kw)CQB16-12-50F0.6292900Φ16Φ12أقل من 8025 واطCQB15-15-65F0.83.262900Φ15Φ15أقل من 80180 واطCQB20-15-75F1.6762900Φ20Φ15أقل من 80180 واطCQB25-20-100F2.510.562900Φ25Φ20أقل من 80370 واطCQB32-20-110F5.51362900Φ32Φ20أقل من 80550 واطCQB40-25-120F6.31552900Φ40Φ25أقل من 80750 واطCQB40-40-100F61152900Φ40Φ40أقل من 80550 واطCQB40-40-125F6.517.53.72900Φ40Φ40أقل من 801.1CQB50-32-125F12203.52900Φ50Φ32أقل من 1001.5CQB50-32-125FA12.5203.52900Φ50Φ32أقل من 1002.2CQB50-32-160FA12.5323.52900Φ50Φ32أقل من 1004CQB50-32-200FA12.5503.52900Φ50Φ32أقل من 1007.5CQB65-50-150F202542900Φ65Φ50أقل من 1004CQB65-50-160F17.53242900Φ65Φ50أقل من 1004CQB65-50-180F83842900Φ65Φ50أقل من 1005.5CQB65-50-160FL253242900Φ65Φ50أقل من 1007.5CQB65-40-200FA255042900Φ65Φ40أقل من 10011CQB80-65-160FA503242900Φ80Φ65أقل من 10011CQB80-50-200FA505042900Φ80Φ50أقل من 10018.5CQB100-80-160FL1003242900Φ100Φ80أقل من 10018.5إذا تجاوزت متطلباتك نطاق هذا الجدول، فبإمكان شركتنا تعديلها وفقًا لطلبك. رضاكم غايتنا!  منحنى الأداء:
