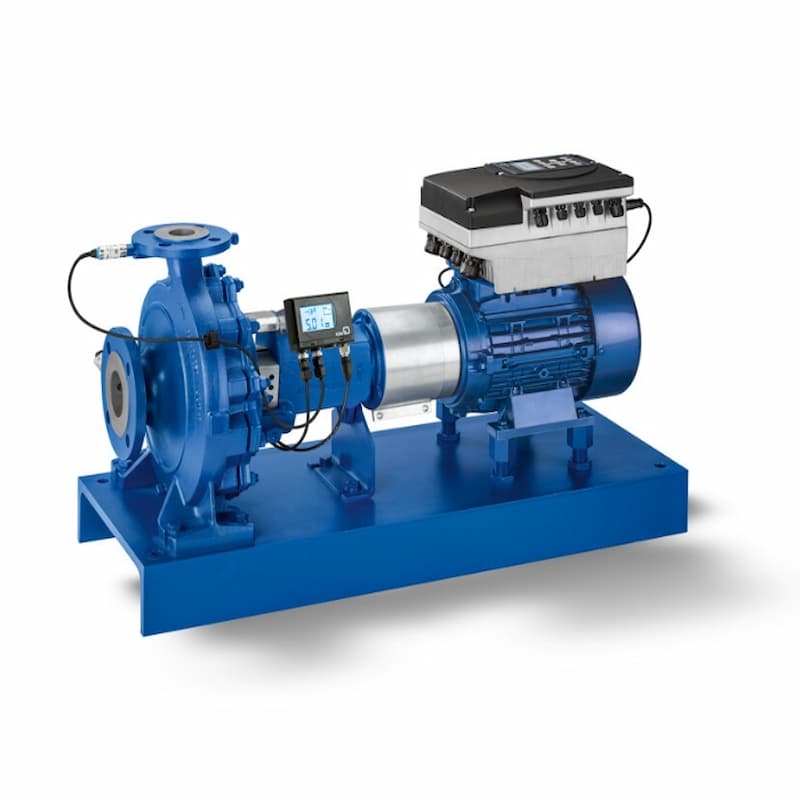

أداء نظام الضخ ومبدأ عمل النظام

ممارسة التصميم

يُصمَّم نظام السوائل عادةً لتلبية متطلبات الأنظمة الأخرى. فعلى سبيل المثال، في تطبيقات التبريد، تحدد متطلبات نقل الحرارة عدد المبادلات الحرارية المطلوبة، وأبعادها، ومعدلات التدفق اللازمة. وبناءً على ذلك، تُحسب معايير أداء المضخات استنادًا إلى تصميم النظام وخصائص المعدات. وفي تطبيقات أخرى، مثل تصريف مياه الصرف الصحي البلدية، تعتمد سعة المضخة على حجم المياه المطلوب، بالإضافة إلى الارتفاع والضغط اللازمين. ويجب تحديد اختيار المضخة وتكوينها وفقًا لمتطلبات التدفق والضغط للنظام أو الخدمة.

بعد تحديد متطلبات خدمة نظام الضخ، يجب تصميم تركيبة المضخة/المحرك، والتخطيط، ومواصفات الصمامات. ويتطلب اختيار نوع المضخة المناسب، إلى جانب خصائص سرعتها وقدرتها، فهم مبادئ عملها.

يُعدّ تحقيق التوافق الأمثل من حيث التكلفة بين خصائص المضخة والمحرك ومتطلبات النظام الجانبَ الأكثر تحديًا في عملية التصميم. ونظرًا للاختلافات الكبيرة في معدل التدفق ومتطلبات الضغط، غالبًا ما يصبح هذا التوافق معقدًا. ولضمان تلبية المعدات لمتطلبات النظام في ظل ظروف التشغيل القاسية، يلجأ المصممون عادةً إلى استخدام تصاميم احتياطية. علاوة على ذلك، فإن استخدام مضخات تتجاوز المواصفات المطلوبة يزيد من تكاليف المواد والتركيب والتشغيل. مع ذلك، قد يُسهم اعتماد أنظمة أنابيب ذات أقطار أكبر في خفض تكاليف طاقة الضخ.

الطاقة السائلة

في التطبيقات العملية للمضخات، تُقاس طاقة المائع عادةً بالارتفاع (الرأس). يُقاس الارتفاع بالقدم أو المتر، ويشير إلى ارتفاع عمود المائع في نظام ذي طاقة كامنة مكافئة. يُعد هذا المصطلح مناسبًا لأنه يجمع بين عاملي الكثافة والضغط، مما يسمح بتقييم المضخات الطاردة المركزية في أنظمة مائعية مختلفة. على سبيل المثال، عند معدل تدفق معين، قد تُنتج المضخة الطاردة المركزية ضغوطًا مختلفة عند مخرجها لموائع ذات كثافات مختلفة، ومع ذلك تظل قيم الارتفاع متطابقة في هاتين الحالتين.

يتكون إجمالي الضغط لنظام السوائل من ثلاثة مكونات أو قياسات: الضغط الساكن (ضغط المقياس)، والضغط الارتفاعي (أو طاقة الوضع)، والضغط السرعةي (أو الطاقة الحركية).

الضغط الساكن: كما يوحي الاسم، يشير إلى ضغط السائل في النظام، ويُقاس بواسطة مقاييس الضغط التقليدية. وبينما يؤثر ارتفاع مستوى السائل بشكل كبير على الضغط الساكن، فإنه يُعد أيضًا مقياسًا مستقلًا لطاقة السائل. على سبيل المثال، قد يُظهر مقياس الضغط على خزان التهوية قراءات الضغط الجوي. مع ذلك، إذا كان الخزان موضوعًا على ارتفاع 15 مترًا فوق المضخة، فيجب أن تُولّد المضخة ضغطًا لا يقل عن 15 مترًا لضخ الماء إلى الخزان.

ارتفاع الضغط (أو طاقة الوضع): طاقة الوضع التثاقلية للسائل، وتُعرَّف بأنها فرق الارتفاع الرأسي بين المدخل والمخرج، وتُقاس بالمتر (م). وهي تمثل المسافة الرأسية التي يرتفعها السائل.

يقيس ضغط السرعة (المعروف أيضًا باسم "الضغط الديناميكي") الطاقة الحركية للسائل. في معظم الأنظمة، يكون عادةً أقل من الضغط الساكن. عند تركيب مقاييس الضغط، أو تصميم الأنظمة، أو تفسير قراءات المقاييس، يجب مراعاة ضغط السرعة، خاصةً في خطوط الأنابيب ذات الأقطار المختلفة. قد تكون قراءة المقياس في اتجاه التدفق أقل من قراءته في اتجاه المنبع، حتى لو كانت المسافة بينهما 0.2 متر فقط.

خصائص السوائل

بالإضافة إلى نوع النظام الذي يتم خدمته، يتأثر الطلب على المضخات أيضًا بخصائص السوائل مثل اللزوجة والكثافة ومحتوى الجسيمات وضغط البخار.

اللزوجة خاصية تقيس مقاومة السوائل للقص. تتطلب السوائل عالية اللزوجة طاقة أكبر أثناء التدفق لأن مقاومتها للقص تولد حرارة. بعض السوائل (مثل زيوت التشحيم الباردة التي تقل درجة حرارتها عن 15 درجة مئوية) تتميز بلزوجة عالية جدًا لدرجة أن المضخات الطاردة المركزية لا تستطيع نقلها بكفاءة. لذلك، تُعدّ التغيرات في لزوجة السوائل ضمن نطاق درجة حرارة تشغيل النظام عوامل حاسمة في تصميم النظام. قد تبدو مجموعة المضخة/المحرك المصممة بشكل مناسب لدرجة حرارة زيت تبلغ 26 درجة مئوية ضعيفة الأداء عند تشغيلها عند 15 درجة مئوية.

تؤثر كمية وخصائص الجسيمات في أنظمة السوائل بشكل كبير على تصميم المضخات واختيارها. فبعض المضخات لا تتحمل الشوائب الزائدة. علاوة على ذلك، إذا تعرضت موانع التسرب بين المراحل في المضخات الطاردة المركزية متعددة المراحل للتآكل، فسيتدهور أداؤها بشكل ملحوظ. بينما صُممت مضخات أخرى خصيصًا للتعامل مع السوائل ذات المحتوى العالي من الجسيمات. ونظرًا لمبادئ تشغيلها، تُستخدم المضخات الطاردة المركزية بشكل شائع لنقل السوائل التي تحتوي على أحمال جسيمية عالية، مثل مخلفات الفحم.

يُعدّ الفرق بين ضغط بخار السائل وضغط النظام عاملاً أساسياً آخر في تصميم المضخات واختيارها. يؤدي تسريع السائل إلى سرعات عالية (وهي سمة مميزة للمضخات الطاردة المركزية) إلى انخفاض الضغط الساكن. قد يُخفّض هذا الانخفاض ضغط السائل إلى ضغط بخاره أو أقل. عند هذه النقطة، "يغلي" السائل ويتحول من سائل إلى غاز. تُعرف هذه الظاهرة بالتجويف، وتؤثر بشدة على أداء المضخة. خلال التجويف، تتشكل فقاعات دقيقة نتيجة لتغير حالة السائل. ولأن البخار يشغل حجماً أكبر بكثير من السائل، فإن هذه الفقاعات تُقلل من التدفق عبر المضخة.

يحدث الجانب التدميري للتجويف عندما تنهار هذه الفقاعات بعنف وتعود إلى الحالة السائلة. خلال عملية الانهيار، يصطدم تدفق الماء عالي السرعة بالأسطح المحيطة. غالبًا ما تتجاوز قوة الاصطدام هذه المتانة الميكانيكية للسطح المتأثر، مما يؤدي إلى فقدان المادة. بمرور الوقت، يمكن أن يتسبب التجويف في مشاكل تآكل شديدة في المضخات والصمامات وخطوط الأنابيب.

تشمل الأسباب الأخرى لأضرار مماثلة ارتداد السائل من منطقة السحب وارتداد السائل من منطقة التفريغ. يشير ارتداد السائل من منطقة السحب إلى تكوّن أنماط تدفق مدمرة في منطقة سحب المروحة، مما يؤدي إلى تلف يشبه التكهف. وبالمثل، يحدث ارتداد السائل من منطقة التفريغ عندما تتشكل أنماط تدفق مدمرة في المنطقة الخارجية للمروحة. عادةً ما تنتج هذه التأثيرات عن تشغيل المضخات بمعدلات تدفق منخفضة للغاية. ولمنع حدوث مثل هذا التلف، تُصنّف العديد من المضخات وفقًا لمعدلات التدفق الدنيا.

نوع النظام

مثل المضخة، تختلف خصائص ومتطلبات نظام المضخة، ولكن يمكن تقسيمها بشكل عام إلى نظام دوران مغلق ونظام دوران مفتوح.

أنظمة الدائرة المغلقة: تدور السوائل في مسار محدد بنقطة بداية ونهاية مشتركة. لا تتطلب المضخات التي تخدم أنظمة الدائرة المغلقة (مثل أنظمة مياه التبريد) عادةً التغلب على أحمال الضغط الساكنة إلا في حال وجود خزانات تخزين مزودة بفتحات تهوية على ارتفاعات مختلفة داخل النظام. في أنظمة الدائرة المغلقة، تُشكل خسائر الاحتكاك الناتجة عن أنابيب النظام ومعداته الحمل الرئيسي على المضخة.

أنظمة الدائرة المفتوحة: تتميز هذه الأنظمة بمنافذ إدخال وإخراج، حيث يتم نقل السائل من نقطة إلى أخرى. وعلى عكس أنظمة الدائرة المغلقة، فإنها تتطلب عادةً مضخات للتغلب على متطلبات الضغط الساكن الناتج عن اختلافات الارتفاع واحتياجات ضغط الخزانات. ومن الأمثلة البارزة على ذلك أنظمة تصريف المناجم، التي تستخدم المضخات لرفع المياه من باطن الأرض إلى السطح. في مثل هذه الحالات، غالبًا ما يشكل الضغط الساكن الحمل الرئيسي على المضخة.

مبدأ التحكم في التدفق

يُعدّ التحكم في التدفق أمرًا بالغ الأهمية لأداء النظام. فالتدفق الكافي يضمن تبريدًا مناسبًا للمعدات، ويتيح تفريغ الخزانات أو إعادة ملئها بسرعة. غالبًا ما يؤدي الحفاظ على ضغط وتدفق كافيين لتلبية متطلبات النظام إلى اختيار مضخات ومحركات تشغيل ذات أحجام كبيرة جدًا. ونظرًا لأن تصميمات الأنظمة تتضمن أجهزة للتحكم في التدفق لتنظيم درجة الحرارة ومنع زيادة الضغط في المعدات، فإن اختيار مضخة ذات حجم كبير جدًا يفرض استهلاكًا عاليًا للطاقة على آليات التحكم في التدفق هذه.

توجد أربع طرق رئيسية للتحكم في تدفق نظام التحكم أو فروعه: صمام الخنق، وصمام التحويل، والتحكم في سرعة المضخة، وتركيب عدة مضخات. وتعتمد طريقة التحكم المناسبة على حجم النظام وتصميمه، وخصائص السائل، وشكل منحنى قدرة المضخة، وحمل النظام، وحساسية النظام لتغير معدل التدفق.

يُقلل صمام الخنق من تدفق السائل، مما يسمح بمرور كمية أقل منه عبر الصمام، وبالتالي يُحدث انخفاضًا في الضغط عبره. وتُعد صمامات الخنق عمومًا أكثر كفاءة من صمامات التجاوز لأنها تحافظ على الضغط في المنبع عند إغلاقها، مما يُسهل تدفق السائل عبر فروع النظام المتوازية.

يسمح خط التجاوز بتدفق السائل حول مكونات النظام. ومن أبرز عيوب صمامات التجاوز تأثيرها السلبي على كفاءة النظام، حيث تُهدر الطاقة المستخدمة لضخ سائل التجاوز. مع ذلك، في الأنظمة التي تعمل بشكل أساسي عند ضغط ثابت، قد تكون صمامات التجاوز أكثر كفاءة من صمامات الخنق أو الأنظمة المجهزة بمحركات سرعة قابلة للتعديل.

تستخدم أنظمة التحكم في سرعة المضخات أساليب ميكانيكية وكهربائية لمواءمة سرعة المضخة مع متطلبات التدفق والضغط في النظام. وتُعدّ أنظمة الكشف التلقائي عن السرعة (ASD) والمضخات متعددة السرعات وأنظمة المضخات المتعددة من أكثر حلول التحكم في التدفق كفاءةً، لا سيما في الأنظمة التي يهيمن فيها ضغط الاحتكاك. ويعود ذلك إلى أن طاقة السائل التي تضيفها المضخة تتحدد مباشرةً بناءً على متطلبات النظام. ويُعدّ التحكم في سرعة المضخة مناسبًا بشكل خاص للأنظمة التي يلعب فيها ضغط الاحتكاك دورًا رئيسيًا.

يمكن لكل من المحركات ذات السرعة المتغيرة (ASD) والمحركات متعددة السرعات العمل بسرعات متفاوتة عبر مضخات القيادة لتلبية متطلبات النظام المختلفة. خلال فترات انخفاض الطلب على النظام، تعمل المضخة بسرعة منخفضة. يكمن الاختلاف الوظيفي الرئيسي بين محركات ASD والمحركات متغيرة السرعة في درجة التحكم المتاحة في السرعة. عادةً ما تُعدّل محركات ASD سرعة المحركات أحادية السرعة من خلال وسائل ميكانيكية (مثل علب التروس) أو طرق كهربائية (مثل محولات التردد)، بينما تُجهّز المحركات متعددة السرعات بمجموعات ملفات منفصلة لكل سرعة. تُعدّ محركات ASD مناسبة بشكل خاص للتطبيقات ذات متطلبات التدفق المتغيرة باستمرار.

تُعدّ المحركات متعددة السرعات مثالية للأنظمة التي تتطلب معدلات تدفق متغيرة عبر نطاقات تشغيلية مختلفة، حيث يتطلب كل مستوى سرعة وقت تشغيل أطول. ومن أبرز عيوبها ارتفاع تكلفة المعدات، إذ يتطلب كل مستوى سرعة ملفات محرك منفصلة، ​​مما يجعلها أغلى من المحركات أحادية السرعة.

نظام متعدد المضخات يتكون عادة من مضخات مثبتة بالتوازي، مع تكوينين أساسيين: إعداد مضخة كبيرة وصغيرة، أو سلسلة من المضخات ذات الحجم المتطابق المتصلة بالتوازي.

في نظام المضخة الكبيرة والصغيرة، تعمل المضخة الصغيرة (المعروفة عادةً باسم "المضخة المساعدة") في الظروف العادية، بينما تُستخدم المضخة الكبيرة خلال فترات ذروة الطلب. ولأن المضخة المساعدة مصممة للعمليات القياسية للنظام، فإن هذا النظام يتفوق على الأنظمة التي تعتمد على المضخة الكبيرة للتعامل مع أحمال أقل بكثير من طاقتها المثلى.

في التكوينات المتوازية للمضخات المتطابقة في الحجم، يمكن تعديل عدد المضخات العاملة وفقًا لمتطلبات النظام. عندما تتشارك المضخات نفس الأبعاد، يمكنها العمل بتناغم لخدمة نفس مشعب التصريف. مع ذلك، إذا اختلفت المضخات في الحجم، تميل المضخة الأكبر إلى التفوق على الأصغر، مما يؤدي إلى انخفاض كفاءة المضخة الأصغر. مع الاختيار المناسب، يمكن لكل مضخة العمل بالقرب من نقطة ذروة كفاءتها. ميزة أخرى لتكوين المضخات المتوازية في التحكم بالتدفق هي أن منحنى النظام يظل ثابتًا سواءً كانت مضخة واحدة أو عدة مضخات تعمل؛ فقط نقطة التشغيل على طول هذا المنحنى هي التي تتغير.

تُعدّ أنظمة المضخات المتعددة المتوازية مثاليةً للأنظمة ذات التدفقات المتغيرة بشكل كبير والضغط المستقر نسبيًا. ومن المزايا الرئيسية الأخرى وجود نظام احتياطي: فعند تعطل إحدى المضخات أو حاجتها للصيانة، تستطيع المضخات المتبقية مواصلة تشغيل النظام. عند استخدام مضخات متوازية متطابقة، من الضروري الحفاظ على أداء متسق لجميع الوحدات. لذا، يجب أن تعمل كل مضخة لنفس المدة، وأن تخضع جميع المضخات لصيانة متزامنة.

تكلفة تشغيل النظام

إن الطاقة السائلة التي يستهلكها النظام هي ناتج ضرب الضغط ومعدل التدفق.

بسبب فقدان الكفاءة في المحركات والمضخات، تكون قدرة المحرك اللازمة لتحقيق ظروف الضغط والتدفق هذه أعلى قليلاً. تُقاس كفاءة المضخة بقسمة قدرة السائل على قدرة عمود المضخة؛ بالنسبة لمجموعات المضخة/المحرك المتصلة مباشرة، فإن هذا يُعادل قدرة المحرك بالحصان.

تختلف المضخات في مستويات كفاءتها. تُسمى نقطة التشغيل ذات الكفاءة الأعلى للمضخات الطاردة المركزية بنقطة الكفاءة المثلى (BEP). يتراوح نطاق الكفاءة من 35% إلى أكثر من 90%، وذلك تبعًا لخصائص التصميم المختلفة. إن تشغيل المضخات عند نقطة الكفاءة المثلى أو بالقرب منها لا يقلل من تكاليف الطاقة فحسب، بل يقلل أيضًا من حمل المضخة ومتطلبات الصيانة.

بالنسبة للأنظمة ذات فترات التشغيل السنوية الطويلة، تكون تكاليف التشغيل والصيانة أعلى بكثير مقارنةً بتكاليف شراء المعدات الأولية. في الأنظمة الضخمة ذات فترات التشغيل الممتدة، يمكن أن يؤدي انخفاض الكفاءة إلى زيادة كبيرة في تكاليف التشغيل السنوية؛ ومع ذلك، غالبًا ما يتم تجاهل هذه التكاليف الباهظة عند ضمان موثوقية النظام.

لا تقتصر تكاليف اختيار المضخات ذات الأحجام الكبيرة على فواتير الكهرباء فحسب، بل تشمل أيضاً تبديد الطاقة الزائدة للسوائل عبر الصمامات ومنظمات الضغط أو أنابيب النظام نفسها، مما يزيد من التآكل وتكاليف الصيانة. ويُشكل تآكل مقاعد الصمامات (الناجم عن التدفق الزائد والتجويف) تحدياً كبيراً في الصيانة، مما قد يُقصر الفترة بين عمليات الصيانة الرئيسية للصمامات. وبالمثل، يُولد الضجيج والاهتزاز الناتج عن التدفق الزائد إجهادات متناوبة على لحامات الأنابيب ودعاماتها، والتي قد تؤدي في الحالات الشديدة إلى تآكل جدران الأنابيب.

تجدر الإشارة إلى أنه عندما يحاول المصممون تعزيز موثوقية أنظمة المضخات باختيار معدات ذات أحجام كبيرة، فإن النتيجة غير المقصودة غالباً ما تكون انخفاضاً في موثوقية النظام. ويعزى ذلك إلى التأثيرات المشتركة للتآكل المفرط والتشغيل غير الفعال للمعدات.
