مقدمة عن المضخات الطاردة المركزية العمودية متعددة المراحل

تُشكّل الصناعة العمود الفقري للاقتصاد الوطني، حيث تعتمد عمليات الإنتاج على معالجة السوائل المضغوطة ونقلها وتدويرها. وباعتبارها "قلب" الأنظمة الصناعية، تلعب المضخات الطاردة المركزية دورًا محوريًا في ضمان استقرار خطوط الإنتاج وجودة المنتجات وكفاءة استهلاك الطاقة. ورغم الأداء الموثوق للمضخات الطاردة المركزية الأفقية التقليدية، إلا أنها تعاني من عيوب مثل متطلبات المساحة الكبيرة، واستهلاك الطاقة العالي، وإجراءات الصيانة المعقدة. علاوة على ذلك، غالبًا ما تتباين طرازات ومواصفات المضخات الطاردة المركزية الأفقية من مختلف المصنّعين، مما يجعل قطع الغيار غير متوافقة ويرفع تكاليف الإصلاح. وقد اكتسبت المضخة الطاردة المركزية الرأسية متعددة المراحل CDL/CDLF، والمعروفة أيضًا باسم المضخة الطاردة المركزية متعددة المراحل الملحومة بالختم، رواجًا سريعًا في كل من الأسواق الصناعية والاستهلاكية نظرًا لتصميمها المقاوم للتآكل ودرجات الحرارة العالية وسطحها الأملس. وبفضل انخفاض تكاليف الصيانة وكفاءة استهلاك الطاقة، تم اعتماد هذا النوع من المضخات على نطاق واسع في إنتاج مضخات المياه الصغيرة جدًا والصغيرة، وذلك بفضل تقنية التصنيع المتقدمة وسهولة الإنتاج الآلي بكميات كبيرة.

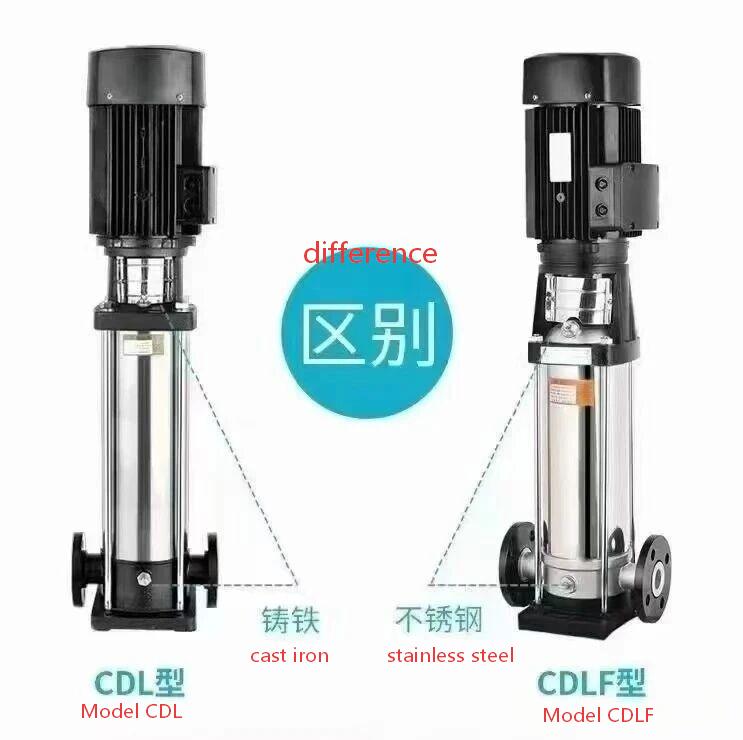

الرسم البياني: CDL/CDLF

تتميز مضخة الطرد المركزي العمودية متعددة المراحل من طراز CDL/CDLF بمحرك مثبت فوق جسم المضخة، ومتصل بالعمود عبر وصلة عمودية. يقلل هذا التصميم بشكل كبير من متطلبات مساحة التركيب، مما يتيح تركيب المضخة في خطوط الأنابيب الضيقة أو البيئات المحصورة مثل الآبار العميقة أو قواعد المعدات المتخصصة.

الشكل: مضخة ضوئية رأسية متعددة المراحل

تصميم متعدد المراحل: يحتوي جسم المضخة على عدة مراوح وريش توجيه متطابقة. في كل مرة يمر فيها السائل عبر مرحلة من مراحل المراوح وريش التوجيه، يزداد ضغطه. يُحسب إجمالي الارتفاع بضرب ارتفاع المرحلة الواحدة في عدد المراحل، مما يُمكّن هذا الطراز من المضخات من تحقيق ارتفاع يتجاوز بكثير ارتفاع المضخة أحادية المرحلة، مع حجم صغير نسبيًا واستهلاك منخفض للطاقة.

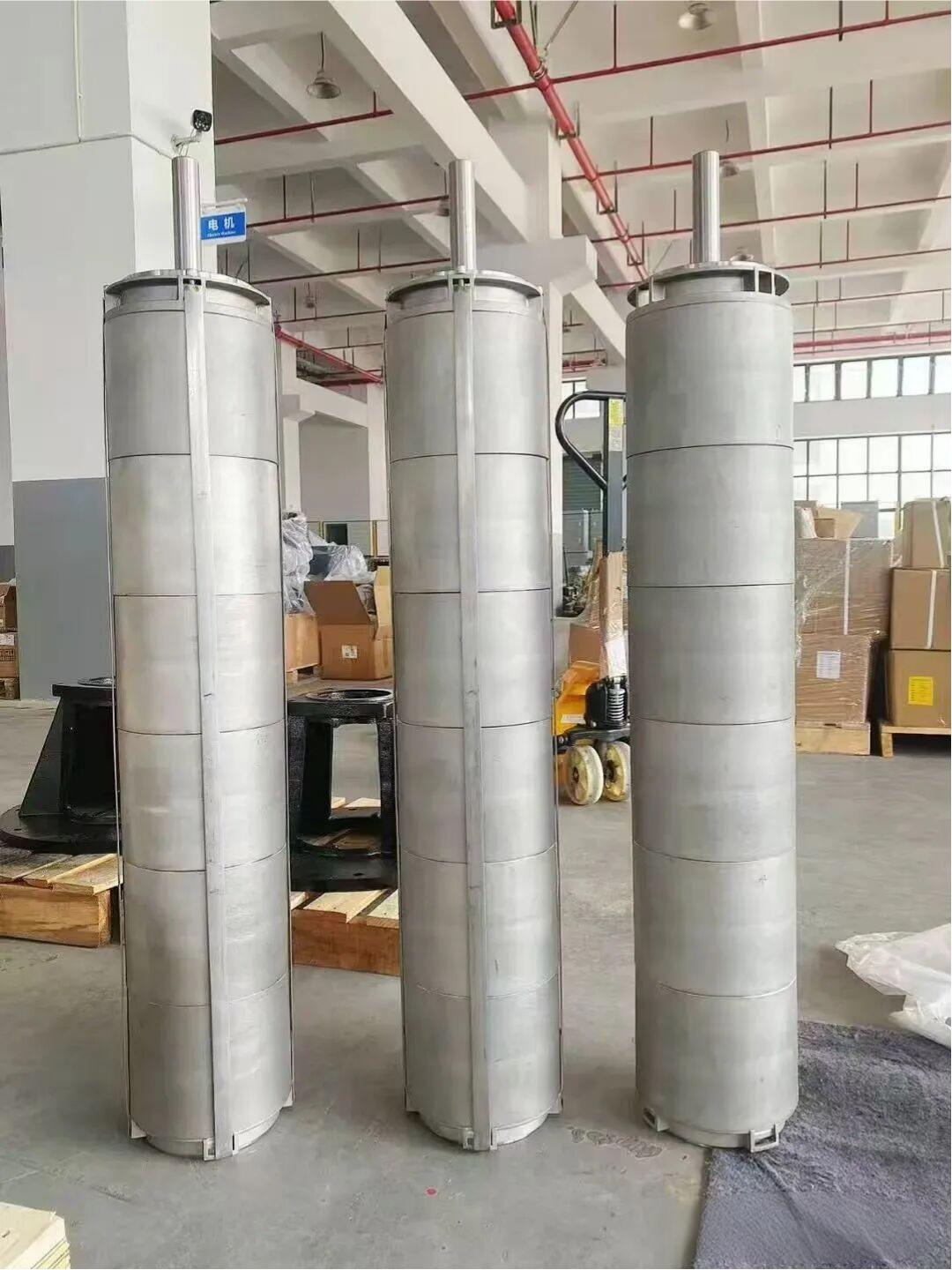

الشكل: النواة الداخلية

نماذج هيدروليكية عالية الكفاءة ومكونات التدفق: تم تصميم المروحة وريش التوجيه باستخدام نماذج هيدروليكية دقيقة، يتم تحسينها عادةً من خلال ديناميكيات الموائع الحسابية (CFD) لضمان قنوات تدفق سلسة وسرعة تدفق موحدة، مما يقلل من الخسائر الهيدروليكية ويعزز كفاءة المضخة.

تتميز المروحة عادةً بشفرات منحنية للخلف، وهو تصميم يوفر أداءً مستقرًا ومقاومة ممتازة للتجويف. تُصنع مكونات التدفق (بما في ذلك المروحة، وريش التوجيه، وجسم المضخة) عمومًا من مواد مقاومة للتآكل والصدأ مثل الفولاذ المقاوم للصدأ (304، 316)، مما يضمن عمرًا طويلًا للمضخة وموثوقيتها عند التعامل مع المياه النقية أو السوائل ذات التآكل الطفيف.

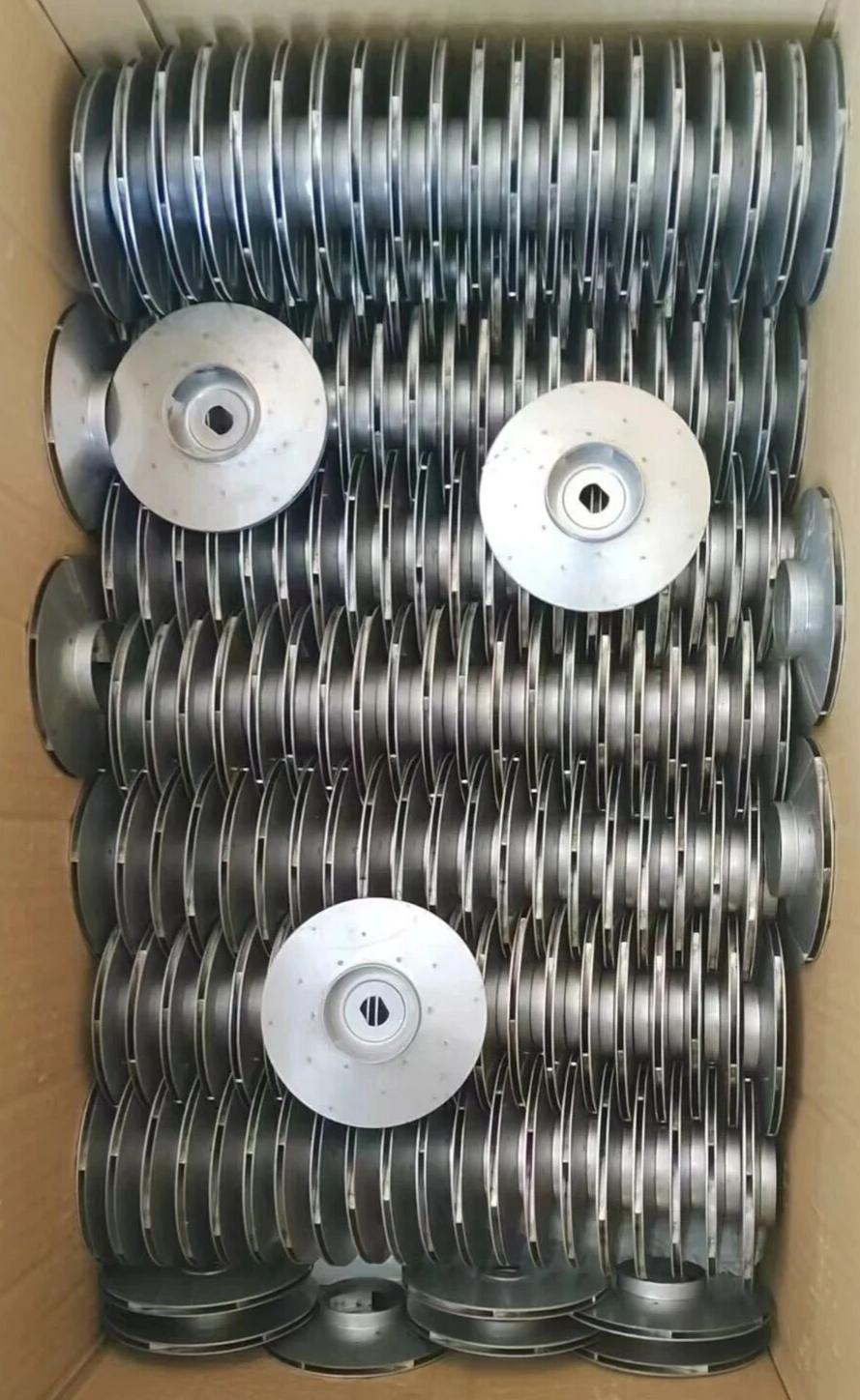

الشكل: المروحة

أنظمة موثوقة لإحكام غلق وموازنة عمود الدوران: نظام إحكام غلق عمود الدوران: تستخدم مضخات CDL/CDLF القياسية موانع تسرب ميكانيكية، والتي توفر مزايا مثل الحد الأدنى من التسرب، وعمر خدمة أطول، واستهلاك منخفض للطاقة. اعتمادًا على درجة الحرارة والضغط وخصائص الوسط المنقول، يمكن اختيار موانع التسرب الميكانيكية من مواد مختلفة (مثل كربيد السيليكون، والألومينا، وكربيد التنجستن) وتكوينات متنوعة. في ظروف التشغيل الأكثر تطلبًا، يمكن استخدام موانع تسرب ميكانيكية مزدوجة الوجه أو موانع تسرب مدمجة.

موازنة القوى المحورية: تُولّد المضخات متعددة المراحل قوى محورية كبيرة أثناء التشغيل. تستخدم مضخات CDL/CDLF عادةً إما "أسطوانة موازنة" أو "أسطوانة موازنة + قرص موازنة" لتحييد معظم القوى المحورية، حيث يمتص محمل الدفع عند طرف المحرك الجزء المتبقي. يُقلل هذا التصميم بشكل كبير من أحمال المحامل، مما يُحسّن استقرار التشغيل وعمر خدمة مكونات الدوّار.

تصميم ديناميكيات الدوار: يتم تصنيع عمود المضخة عادةً من الفولاذ المقاوم للصدأ عالي القوة ويخضع لموازنة ديناميكية دقيقة (عادةً ما تحقق معايير G6.3 أو أعلى) لضمان التشغيل السلس عند السرعات العالية، مما يقلل من الاهتزاز والضوضاء.

يوفر ترتيب المحامل المعقول (محامل التوجيه العلوية والسفلية) دعمًا مستقرًا لعمود المضخة، ويضمن خلوصًا موحدًا بين المروحة والمكونات الثابتة مثل حلقة منع التسرب، ويحافظ على التشغيل عالي الكفاءة للمضخة.

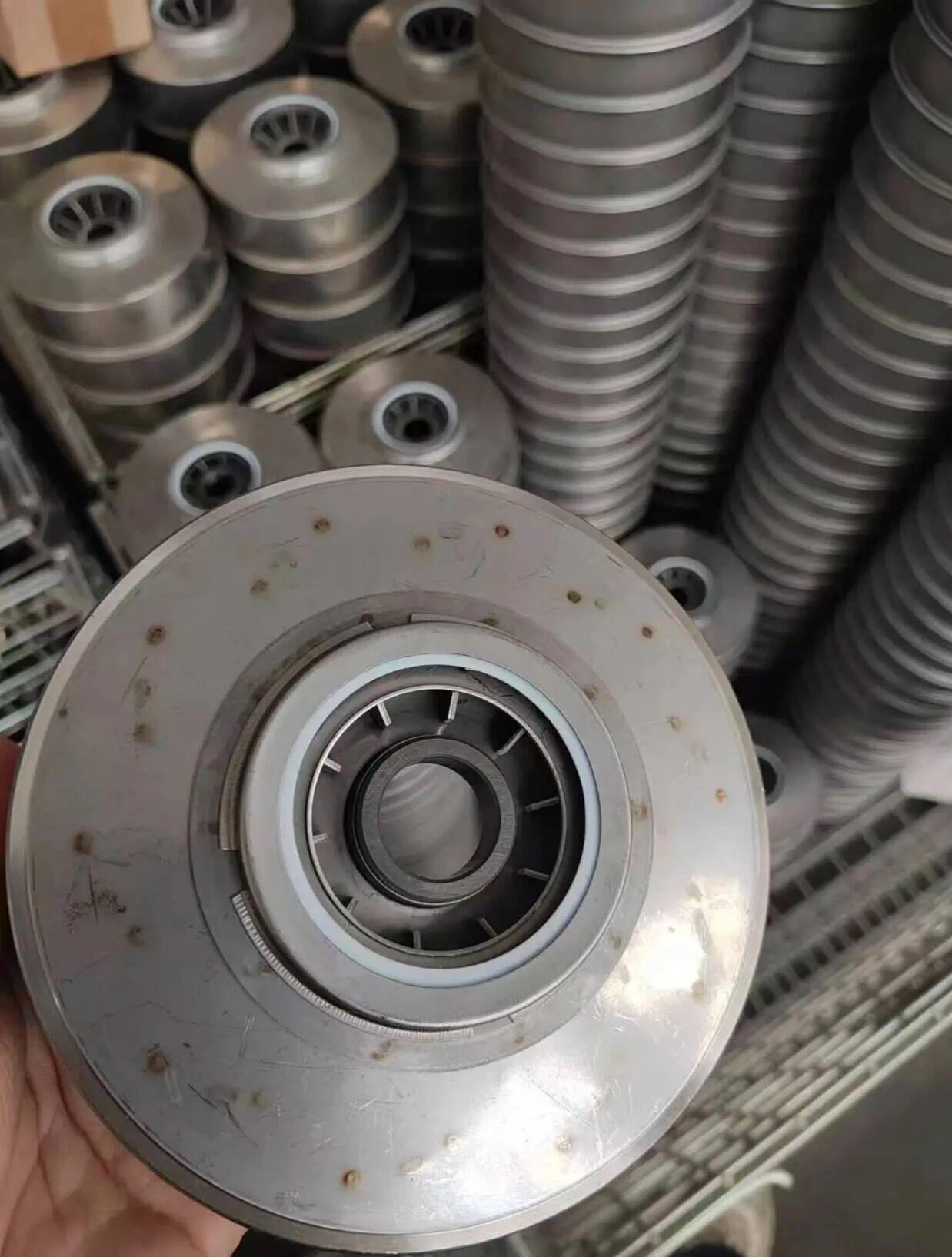

الشكل: ريشة توجيه الدعم
