طريقة سريعة لتشخيص أعطال مضخة المياه

في الإنتاج الصناعي، وإمدادات المياه للمباني، والري الزراعي، وتدوير أنظمة التدفئة والتهوية وتكييف الهواء، وغيرها من التطبيقات، تُعدّ المضخات من المعدات الأساسية لنقل السوائل. وأي توقف أو تسريب أو ضوضاء غير طبيعية أو عجز في توصيل المياه قد يُؤدي إلى تعطيل الإنتاج والحياة اليومية بشكل طفيف، أو قد يُؤدي إلى تلف المعدات وتعطل النظام بشكل خطير.

التحقق من استقرار تدفق المياه: بما يتوافق مع فحص المشكلات مثل انحباس الهواء والانسداد وإغلاق الصمام.

تحقق من وجود ضوضاء غير طبيعية من المحرك: يساعد هذا في تحديد الأعطال مثل تآكل المحامل أو التكهف أو الارتخاء.

تحقق من ارتفاع درجة حرارة جسم المضخة: يتوافق ذلك مع استكشاف الأخطاء وإصلاحها مثل الحمل الزائد، وفقدان الطور، وضعف تبديد الحرارة، وما إلى ذلك.

تحقق مما إذا كان الجهد والتيار طبيعيين: وهذا يتوافق مع الأعطال الكهربائية مثل الدوائر الكهربائية المغلقة وملفات المحرك.

في الواقع، توجد إجراءات موحدة وسريعة لتشخيص أعطال مضخات المياه. فبدون الحاجة إلى أدوات متخصصة أو تفكيك الوحدة بأكملها، يمكن تحديد العطل من خلال أربع خطوات: الفحص البصري، والفحص السمعي، والتقييم اللمسي، والقياس.

أولاً، مبدأ تحديد الأولويات: لتشخيص أعطال المضخة، أعط الأولوية للمكونات الكهربائية على الأجزاء الميكانيكية، والمكونات الخارجية على المكونات الداخلية.

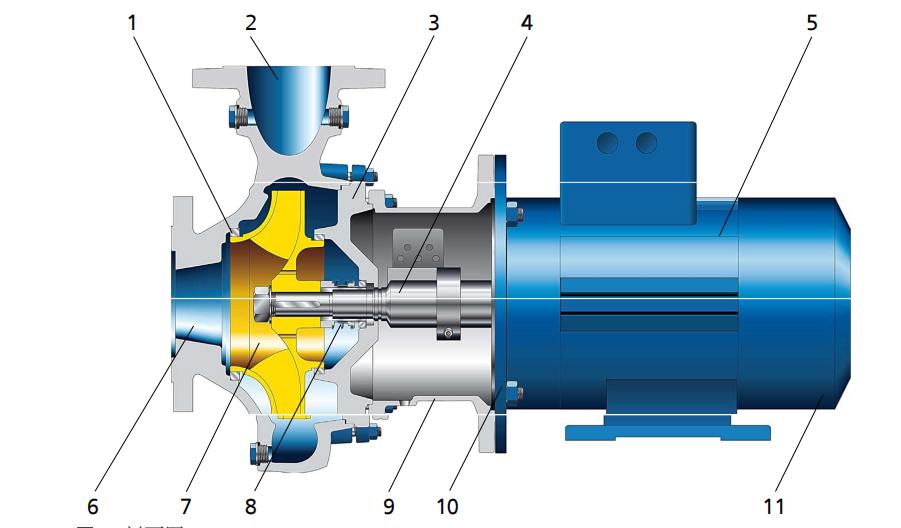

1. خلوص الخانق 2. فوهة التفريغ 3. غطاء المضخة 4. العمود 5. غطاء المحرك 6. وصلة الشفط 7. المروحة 8. جلبة العمود 9. جلبة القيادة 10. محمل الدوران

لا. الاسم الإنجليزي الاسم الصيني 1 خلوص الخانق 2 فوهة التفريغ 3 غطاء المضخة 4 العمود 5 غطاء المحرك 6 وصلة الشفط 7 المروحة 8 جلبة العمود 9 جلبة القيادة 10 محمل الدوران

يكمن مفتاح التقييم السريع في تقليل التفكيك إلى أدنى حد وزيادة الفحص إلى أقصى حد، والتدرج من الإجراءات البسيطة إلى المعقدة، وتجنب التفكيك غير الضروري. يجب تذكر مبدأين أساسيين:

1. معالجة المشاكل الكهربائية قبل الميكانيكية: يجب إعطاء الأولوية لفحص مصدر الطاقة، والأسلاك، وأنظمة التحكم، وأجهزة الحماية. تسعون بالمئة من حالات عدم التشغيل تكون ذات طبيعة كهربائية، وليست بسبب عطل في المضخة.

2. الفحص الخارجي قبل الفحص الداخلي: ابدأ بالصمامات وخطوط الأنابيب والمرشحات ومستويات السوائل والصمامات السفلية لتحديد المشاكل الأولية، يليه فحص المكونات الداخلية مثل أجسام المضخات والمراوح والمحامل والأختام.

سواء كانت مضخة طرد مركزي، أو مضخة ذاتية التحضير، أو مضخة غاطسة، أو مضخة خط أنابيب، أو مضخة دوران، فإن السبب الجذري للأعطال يظل ثابتًا في جميع الأنواع، مما يسمح باستكشاف الأخطاء وإصلاحها بسرعة من خلال هذا النهج الموحد.

ثانيًا، أربعة أعطال رئيسية في القلب: الأعراض + الأسباب + طريقة التشخيص السريع

 العطل الأول: فشل مضخة الماء في التشغيل تمامًا دون أي استجابة على الإطلاق

هذا هو العطل الأكثر شيوعاً. يجب ألا تتضمن الاستجابة الأولية في الموقع تفكيك المضخة؛ بدلاً من ذلك، يجب إعطاء الأولوية لفحص نظام إمداد الطاقة وأنظمة التحكم.

خطوات الحكم السريع

1. فحص مصدر الطاقة: تحقق مما إذا كان قاطع الدائرة الكهربائية وجهاز التيار المتبقي (RCD) والفيوز قد تعطلا/انصهرا، وما إذا كانت أضواء المؤشر مضاءة؛

2. الفحص والتحكم: التحقق من وجود إنذارات في الموصلات، والمرحلات الحرارية، ومحولات التردد، بالإضافة إلى الأعطال في الأزرار، وكرات العوامة، ومفاتيح الضغط؛

3. القياس الكهربائي: استخدم جهاز قياس متعدد للتحقق من الجهد (ما إذا كان التيار ثلاثي الأطوار 380 فولت متوازنًا والتيار أحادي الطور 220 فولت طبيعيًا)، وافحص أطراف الأسلاك بحثًا عن ارتخاء أو فقدان الطور.

4. فحص الوصلة: بعد إيقاف تشغيل الطاقة، قم بتدوير الوصلة/المروحة يدويًا. إذا تعذر التدوير، فهذا يشير إلى انحشار المروحة، أو تلف المحامل، أو دخول جسم غريب في المضخة.

-الاستنتاجات الأساسية: عدم الاستجابة + لف سلس = فشل الدائرة الكهربائية؛ عدم الاستجابة + انحشار اللف = دوار مقفل ميكانيكياً.

العطل الثاني: مضخة الماء تدور ولكنها لا تضخ الماء/معدل تدفقها منخفض للغاية/لا تستطيع زيادة الضغط

إن أكثر المشاكل إزعاجاً للمستخدمين، وهي "التشغيل الخامل بدون عمل"، تحدث في المقام الأول بسبب انحباس الهواء، والانسداد، والدوران العكسي، وأعطال الشفط.

خطوات الحكم السريع

1.فحص شروط الاستيراد والتصدير: تحقق مما إذا كان الصمام المستورد مفتوحًا بالكامل، وما إذا كانت شاشة الترشيح مسدودة، وما إذا كان الصمام السفلي يتسرب أو عالقًا، وما إذا كان مستوى السائل أقل من مدخل السحب.

2.انحباس الهواء: قد يؤدي عدم تحضير المضخة الطاردة المركزية قبل بدء التشغيل أو تسرب الهواء في خط السحب إلى تراكم الهواء داخل المضخة، مما يتسبب في تذبذبات عنيفة لمقياس الضغط وقراءات غير طبيعية على مقياس الفراغ.

3.تحقق من اتجاه الدوران: إذا عُكس ترتيب أطوار المضخة ثلاثية الأطوار، فسيدور المروحة في الاتجاه الخاطئ، مما يؤدي إلى توقف المضخة عن العمل دون سحب الماء. ويمكن التحقق من ذلك بتبديل أي طورين.

4.الفحص الداخلي: يمكن أن يؤدي تآكل المروحة، والخلوص المفرط لحلقة الفم، وترسبات الأنابيب إلى انخفاض مستمر في معدل التدفق والضغط.

-الاستنتاج الأساسي: اهتزاز مقياس الضغط = انسداد المدخل/الغاز؛ الضغط الطبيعي بدون تصريف الماء = انسداد المخرج/الصمام غير مفتوح؛ الدوران العكسي + عدم التدفق = خطأ في تسلسل الطور.

العطل الثالث: ضوضاء غير طبيعية + اهتزاز كبير، يشبه اهتزاز "الجرار".

يُعدّ الاهتزاز غير الطبيعي بمثابة إشارة تحذيرية لوجود عطل. وقد يؤدي التأخير في اتخاذ الإجراءات اللازمة إلى تلف المحامل، وانحناء العمود، وتسرب الزيت/الماء من مانع تسرب الآلة.

خطوات الحكم السريع

1.استمع إلى الأصوات: صرير عالي التردد = تآكل المحامل / نقص الزيت؛ هدير مكتوم = أقدام أساس مفكوكة، قاعدة غير مستوية، عدم محاذاة الوصلة؛ أصوات انفجارية = تجويف؛

2.الاهتزاز اللمسي: عند جس جسم المضخة والمحرك والقاعدة، يشير الاهتزاز الكبير إلى عدم توازن الدوار أو انسداد المروحة بجسم غريب أو إجهاد ناتج عن خط الأنابيب.

3.الكشف عن التكهف: يمكن أن يؤدي انخفاض ضغط المدخل بشكل مفرط، أو ارتفاع ضغط الشفط بشكل مفرط، أو ارتفاع درجة حرارة الوسط إلى توليد أصوات تكهف مصحوبة بتقلبات في معدل التدفق.

4.تحقق من التركيب: يمكن أن يؤدي عدم محاذاة الوصلة، أو عدم محاذاة بكرة الحزام، أو فشل وسادات تخميد الاهتزاز إلى حدوث رنين.

-الاستنتاجات الأساسية: الصرير = مشكلة في المحمل؛ الهدير = ارتخاء/عدم محاذاة؛ الفرقعة = تجويف؛ الاهتزاز = عدم توازن/إجهاد الأنابيب.

العطل الرابع: ارتفاع درجة حرارة جسم المضخة/المحرك، أو الشعور بحرقة، أو حتى تعطلها

يُعدّ ارتفاع درجة الحرارة مؤشراً مباشراً على زيادة الحمل، وفقدان الطور، والاحتكاك، وضعف تبديد الحرارة. وقد يؤدي استمرار التشغيل إلى احتراق الملفات وتلف المحامل.

خطوات الحكم السريع

1.قياس درجة الحرارة: إذا تجاوزت درجة حرارة غلاف المحرك 60 درجة مئوية (مع عدم لمس اليد لمدة 3 ثوانٍ) أو إذا ارتفعت درجة حرارة منطقة المحمل بشكل مفرط، فقم بإيقاف تشغيل الجهاز على الفور.

2.الكشف عن التيار: قم بقياس تيار التشغيل باستخدام مقياس التيار الكهربائي. يشير تجاوز التيار المقنن إلى زيادة الحمل (بسبب انسداد أو تعطل المروحة أو عدم تطابق رأس المضخة)؛ بينما يشير انخفاض التيار إلى وضع الخمول أو انحباس الهواء.

3.الفحص الميكانيكي: يمكن أن يؤدي نقص زيت المحامل، والتلف، وانحناء عمود المضخة، والإحكام المفرط لختم الآلة إلى زيادة توليد الحرارة الاحتكاكية.

4. الفحص الكهربائي: فقدان الطور ثلاثي الأطوار، وانخفاض الجهد، وقصر الدائرة في الملفات هي الأسباب الأكثر خطورة لارتفاع درجة حرارة المحرك.

-الاستنتاجات الأساسية: التيار العالي + ارتفاع درجة الحرارة = الحمل الزائد الميكانيكي / الانسداد؛ التيار العادي + ارتفاع درجة الحرارة = المحمل / تبديد الحرارة / العطل الكهربائي.

العطل رقم 5: تسرب الماء/الزيت من منطقة مانع التسرب/التعبئة في الماكينة

يُعدّ تسرب مانع التسرب عطلاً ناتجاً عن التآكل. وإذا تُركت التسريبات الطفيفة دون معالجة، فقد تتفاقم لتصبح تسريبات كبيرة، بل وقد تُلحق الضرر بجلبة العمود.

خطوات الحكم السريع

1.تحديد نقاط التسرب: تسرب الماء عند موضع عمود المضخة = تآكل الحشوة / تقادم مانع التسرب؛ التسرب عند الشفة / الواجهة = تلف الحشية / ارتخاء البراغي.

2.تحقق من مواد التغليف: يشير التقطير السريع أو الجفاف المبكر لصندوق الحشو إلى تركيب غير صحيح. المعدل الطبيعي هو 30-60 قطرة في الدقيقة.

3. فحص مانع التسرب في الآلة: يمكن أن يؤدي الدوران الجاف والشوائب الجسيمية وعدم المحاذاة إلى تلف مانع التسرب الميكانيكي بسرعة، مما يؤدي إلى تسرب يشبه النفث.

-الخلاصة الأساسية: تسرب التنقيط = تآكل طبيعي؛ تسرب الرذاذ = فشل الختم الميكانيكي / تلف الغلاف.

ثالثًا، طريقة التذكر للتقييم السريع العام: احفظها في الموقع لتجنب الانحرافات

لتسهيل التذكر في الموقع، يتم تلخيص منطق التشخيص الأساسي في عبارة تذكيرية مكونة من 16 حرفًا: لا تفحص الكهرباء إذا لم يحدث اشتعال، ولا تفحص الغاز إذا لم يكن هناك إمداد مياه؛ تشير الضوضاء غير الطبيعية إلى مشاكل في العمود، وتشير درجة الحرارة الزائدة إلى زيادة الحمل.

أداة تذكير عملية موسعة:

إذا كان القرص يدور ولكنه لا يتحرك، فلا بد أنه عالق.

- يشير اهتزاز مقياس الضغط إلى دخول الهواء.

خط إزاحة الطور ذو الانعكاس ثلاثي الأطوار

- صرير المحامل: استبدل الزيت فوراً

في حالة فصل الدائرة بسبب ارتفاع درجة الحرارة، تحقق أولاً من التيار.

رابعًا: إجراء الفحص السريع في الموقع

1.السلامة أثناء انقطاع التيار الكهربائي: تطبيق نظام فصل قواطع الدائرة الكهربائية ووضع اللافتات لضمان السلامة التشغيلية؛

2.الفحص البصري: تحقق من وجود تسريبات (ماء/زيت)، والأسلاك، والصمامات، والفلاتر، ومستوى السائل.

3.تشغيل القرص الدوار يدوياً: تحقق من عدم وجود أي عطل ميكانيكي؛

4.اختبار التشغيل: استمع للأصوات، وتحسس الاهتزازات، ولاحظ معدل الضغط/التدفق؛

5.قياس الأجهزة: قياس الجهد والتيار، وتحديد الأعطال الكهربائية/الميكانيكية؛

6. استكشاف الأعطال بدقة: تجنب تفكيك المضخة بشكل أعمى؛ قم أولاً بحل المشكلات الخارجية والكهربائية.

تغطي آلية العمل هذه أكثر من 95% من الأعطال التي تحدث في الموقع، ولا تتطلب خبرة أو تفكيكًا، مما يُمكّن حتى المستخدمين المبتدئين من إجراء تشخيصات سريعة.

خامساً: الوقاية اليومية: يُعد تقليل حالات الفشل أكثر أهمية من التشخيص السريع.

إن التشخيص السريع للأعطال يشبه "مكافحة الحرائق"، بينما تعمل الصيانة الروتينية كـ"وقاية من الحرائق". ومن خلال تطبيق هذه الإجراءات، يمكن تقليل معدلات فشل المضخات بنسبة 80٪.

1.التنظيف المنتظم: استيراد المرشحات والمراوح والأنابيب لمنع انسدادها بالحطام؛

2.إجراءات بدء التشغيل الموحدة: يجب تحضير المضخة الطاردة المركزية وتهويتها للتخلص من دخول الهواء.

3.التشحيم المنتظم: أضف أو استبدل الزيت في المحامل وفقًا للجدول الزمني للحفاظ على حالة التشحيم؛

4.فحص المحاذاة: قم بربط مسامير الوصلة والقاعدة والمثبت بانتظام.

5.معايير المراقبة: التركيز على التيار والضغط ودرجة الحرارة والاهتزاز، مع التدخل المبكر في حالات الشذوذ؛

6.منع التباطؤ: التباطؤ هو "السبب الرئيسي" لتلف موانع التسرب والمحامل والمراوح في الآلات.

سادساً: لا داعي للخوف من الأعطال: توجد طرق للتشخيص

باعتبارها معدات متعددة الأغراض، فإن أعطال المضخات تنتج في الغالب عن التشغيل غير السليم، والإهمال في الصيانة، والعوامل الخارجية، بينما لا يمثل تلف جسم المضخة نفسه سوى نسبة ضئيلة. من خلال إتقان أسلوب الخطوات الأربع المتمثل في "الفحص، والاستماع، والجس، والقياس"، والالتزام بمبدأ "الكهرباء قبل الآلات، والعوامل الخارجية قبل الداخلية"، يمكن تحديد موقع العطل وإصلاحه بسرعة في الموقع، مما يجنب خسائر التوقف ويقلل تكاليف الصيانة.

تنطبق طريقة التقييم هذه بشكل عالمي على سيناريوهات مختلفة، بما في ذلك عمليات المصانع وصيانتها، ومرافق العقارات (المياه والكهرباء)، والري الزراعي، وأنظمة التدفئة والتهوية وتكييف الهواء.
