بالمقارنة مع المنتجات المحلية المماثلة، تتميز مضخات الصرف الصحي والرمل الكهربائية الغاطسة المقاومة للانفجار من سلسلة BQS بمزايا السلامة والموثوقية، والخفة والعملية، والأداء الجيد في تصريف مياه الصرف الصحي والرمل، وعمر الخدمة الطويل، ومجموعة النماذج المعقولة، وسهولة الاختيار.
نموذج :
BQS60-80-30/Nعيار التصدير (DN) :
100التدفق المقدر (م³/ساعة) :
60الرأس المقدر (م) :
80سرعة المحرك (دورة في الدقيقة) :
3000قوة المحرك (كيلوواط) :
30مادة :
QT600-3 nodular cast ironسعر فوب (دولار أمريكي) :

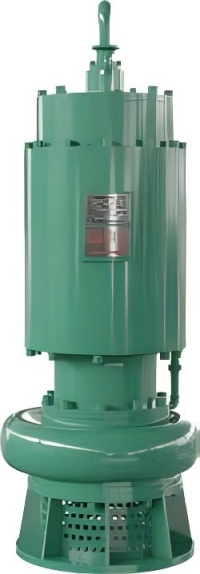

1700مضخة تصريف غاطسة مقاومة للانفجار من سلسلة BQS للتعدين
مقدمة المنتج
تُقدّم سلسلة مضخات BQS الكهربائية الغاطسة المقاومة للانفجار، والمخصصة لإزالة مياه الصرف الصحي والرمال من المناجم، مجموعة شاملة من المواصفات، بقدرات تتراوح من 2.2 كيلوواط إلى 315 كيلوواط، ومعدلات تدفق من 10 أمتار مكعبة في الساعة إلى 2500 متر مكعب في الساعة، وارتفاعات رفع من 7 أمتار إلى 700 متر. تتميز جميع المنتجات بقدرة رفع كاملة دون أي حمولة زائدة. وقد ساهمت الابتكارات التكنولوجية المتواصلة للشركة في معالجة التحديات التقنية الرئيسية في مضخات إزالة مياه الصرف الصحي والرمال الكهربائية الغاطسة، بما في ذلك بنية المنتج، وتحسين المعايير، وعمليات التصنيع، وكفاءة التشغيل، ومنع التسرب، وتطبيقات المواد. تمتلك الشركة أكثر من 20 براءة اختراع، وتستفيد من أحدث نتائج الأبحاث لتطوير عملية تصنيع متطورة للمحركات والمضخات. بالمقارنة مع المنتجات المحلية المماثلة، توفر هذه المضخات مزايا عديدة، منها السلامة، والموثوقية، وسهولة النقل، والعملية، والأداء الممتاز في إزالة مياه الصرف الصحي والرمال، وعمر الخدمة الطويل، ومجموعة المنتجات الشاملة، وسهولة الاختيار.
التطبيقات الرئيسية
تُعدّ هذه المضخات مناسبة للاستخدام في مناجم الفحم تحت الأرض حيث توجد مخاطر انفجار غاز الميثان (المعروف باسم الغاز) وغبار الفحم. وتُستخدم لنقل مياه الصرف الصحي المختلطة التي تحتوي على مواد صلبة غير قابلة للذوبان مثل الطين والرمل ورواسب الفحم وحجر الفحم وخبث الفحم والمواد الليفية. كما أنها مناسبة لتصريف مياه الصرف الصحي ومياه الأمطار ومياه المجاري التي تحتوي على جزيئات صلبة وألياف طويلة في المباني والمستشفيات والمناطق السكنية ومشاريع الهندسة البلدية وحركة المرور على الطرق ومواقع البناء ومعالجة مياه الصرف الصحي في المصانع ومحطات معالجة مياه الصرف الصحي الصغيرة.
المتطلبات البيئية
1. مصدر الطاقة: 380 فولت، 660 فولت، أو 1140 فولت ثلاثي الأطوار، 50 هرتز.
2. درجة حرارة متوسطة لا تتجاوز عمومًا 40 درجة مئوية، ودرجة حموضة من 5 إلى 9، وكثافة متوسطة ≤11 كيلو نيوتن/م³.
3. عمق الغمر لا يتجاوز 5 أمتار بناءً على مركز المروحة.
4. تتوفر تصميمات خاصة عند الطلب لاستيعاب السوائل شديدة التآكل.
5. يجب أن يتوافق قطر المواد الصلبة في الوسط مع معيار MT/T671-2005. يرجى توضيح أي متطلبات خاصة عند الطلب.
6. يتم استخدام كابل مقاوم للهب من طراز MT818.5-2009 لمناجم الفحم.
سمات
1. اختيار الطراز: أداء مُحسّن، تشغيل سلس وخالٍ من الانسدادات، وقدرات فائقة على إزالة مياه الصرف الصحي والرمال. تتميز المضخة بخاصية عدم التحميل الزائد (الضغط الكامل)، مما يعني أن الطاقة المُدخلة لا تتجاوز طاقة المحرك المُناسب عند أي نقطة تشغيل. تُناسب هذه المضخة تطبيقات مُتعددة في مناجم الفحم، حيث يُمكن استخدام جهاز واحد لأغراض مُتعددة.
2. تحسين الختم الميكانيكي: يستخدم أختام ميكانيكية مستقلة ومزدوجة الأطراف.
3. التحسين الهيكلي: يُحسّن التصميم الهيكلي إحكام غلق الختم الميكانيكي، وسلاسة التشغيل، وزيادة الموثوقية. يتميز التصميم المُحسّن بخفة وزنه، وسهولة استخدامه، وانخفاض استهلاكه للطاقة، مما يسمح بتشغيله الجاف لفترات طويلة في ظروف جافة.
4. بفضل تصنيف الحماية IPx8 للمحرك، يوفر المحرك الغاطس تبريدًا ممتازًا، وارتفاعًا أقل في درجة الحرارة مقارنةً بالمحركات التقليدية، ومتانة محسّنة. كما أن العزل من الفئة F يطيل عمر المحرك.
المعايير الفنية الرئيسية
معدل التدفق: 10-2000 متر مكعب/ساعة
الارتفاع: 10-800 متر
القدرة: 1.5-315 كيلوواط
قطر المخرج: 40-350 مم
الجهد الكهربائي: 380/660 فولت، 660/1140 فولت، 400 فولت، 440 فولت، 460 فولت، قابل للتخصيص
وصف الطراز ووصف الكابل

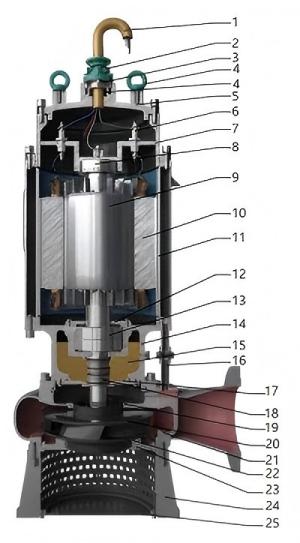

سلسلة BQS هيكل شبه مدمج
الميزة الهيكلية
•تعتمد أجزاء التدفق عملية معالجة السطح QBQ، والتي تتميز بمقاومة ممتازة للتآكل والتآكل.
• تعمل المروحة السميكة وجسم المضخة وغطاء المضخة على إطالة عمر خدمة المكونات بشكل فعال.
• مناسب للاستخدام طويل الأمد في البيئات التي تحتوي على سوائل أكالة وجزيئات كاشطة (مثل الرواسب والحصى).
• يضمن تصميم المدخل السفلي والمخرج السفلي مقاومة قوية للانسداد وقدرة تدفق عالية، مما يجعله مناسبًا لمجموعة أوسع من التطبيقات.
• هيكل بسيط، خفيف الوزن، سهل التركيب والصيانة.
•المضخة المزودة بغلاف تبريد، والتي تتمتع بكفاءة عالية في تبديد الحرارة، لم تتمكن من الغمر بالكامل في الوسط.
 |  |
| 1 | كم الضغط |
| 2 | لوحة الضغط |
| 3 | صندوق التوصيل |
| 4 | لوحة طرفية |
| 5 | غلاف المحمل العلوي |
| 6 | غلاف المضخة |
| 7 | المحمل السفلي |
| 8 | غلاف المحمل السفلي |
| 9 | مانع تسرب ميكانيكي |
| 10 | غطاء حجرة الختم |
| 11 | شكل حلزوني |
| 12 | كابل |
| 13 | أطراف التوصيل |
| 14 | المحمل العلوي |
| 15 | الدوار |
| 16 | لفائف الجزء الثابت |
| 17 | غلاف المضخة |
| 18 | زيت ميكانيكي |
| 19 | حلقة تآكل المروحة |
| 20 | المكره |
| 21 | المضخات |
| 22 | قاعدة |

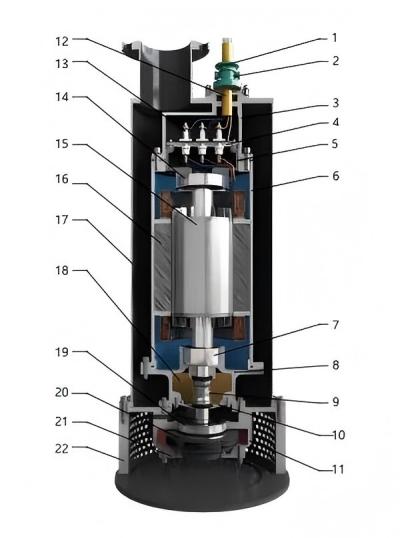

سلسلة BQS - هيكل مدمج
الميزة الهيكلية
• تُصنع المضخات القياسية من حديد الزهر العقدي QT600-3، لضمان متانتها على المدى الطويل؛
•تتمتع الأختام الميكانيكية بمقاومة عالية للضغط، مما يسمح للمضخات بالغمر في أعماق أكبر.
•المضخة المزودة بغلاف تبريد، لا يمكن غمرها بالكامل في الوسط، أجزاء التدفق أسفل المحرك، تبريد المحرك بالماء أثناء التشغيل مما يطيل عمر الخدمة ويتيح العمل عند مستوى الماء المنخفض.
• يتم تبريد المحرك بواسطة الماء الذي يتم ضخه لضمان التشغيل الآمن.
• تصميم المخرج العلوي يوفر مساحة أكبر.
• محركات محكمة الإغلاق متوفرة مع حماية حرارية مدمجة اختيارية.
• يمنع منفذ تخفيف الضغط المغلق ضغط الضخ من التأثير على مانع تسرب العمود.
 |  |
| 1 | كم الضغط |
| 2 | لوحة الضغط |
| 3 | صندوق التوصيل |
| 4 | لوحة طرفية |
| 5 | غلاف المحمل العلوي |
| 6 | غلاف المضخة |
| 7 | المحمل السفلي |
| 8 | غلاف المحمل السفلي |
| 9 | مانع تسرب ميكانيكي |
| 10 | غطاء حجرة الختم |
| 11 | شكل حلزوني |
| 12 | كابل |
| 13 | أطراف التوصيل |
| 14 | المحمل العلوي |
| 15 | الدوار |
| 16 | لفائف الجزء الثابت |
| 17 | غلاف المضخة |
| 18 | زيت ميكانيكي |
| 19 | حلقة تآكل المروحة |
| 20 | المكره |
| 21 | المضخات |
| 22 | قاعدة |

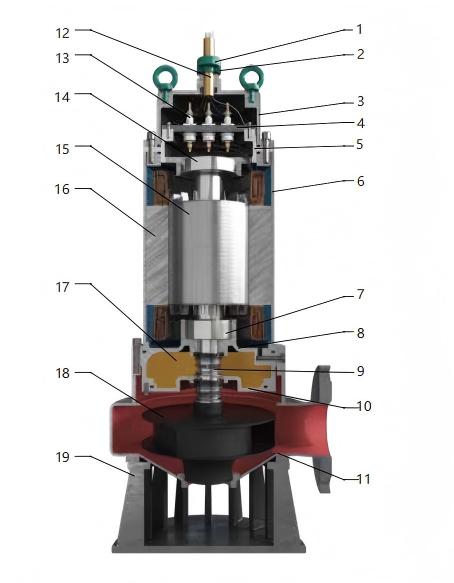

سلسلة BQS - هيكل مثبت خارجياً
الميزة الهيكلية
•تعتمد أجزاء التدفق عملية معالجة السطح QBQ، والتي تتميز بمقاومة ممتازة للتآكل والتآكل.
• تعمل المروحة السميكة وجسم المضخة وغطاء المضخة على إطالة عمر خدمة المكونات بشكل فعال.
• مناسب للاستخدام طويل الأمد في البيئات التي تحتوي على سوائل أكالة وجزيئات كاشطة (مثل الرواسب والحصى).
• يضمن تصميم المدخل السفلي والمخرج السفلي مقاومة قوية للانسداد وقدرة تدفق عالية، مما يجعله مناسبًا لمجموعة أوسع من التطبيقات.
• هيكل بسيط، خفيف الوزن، سهل التركيب والصيانة.
 |  |
| 1 | كم الضغط |
| 2 | لوحة الضغط |
| 3 | صندوق التوصيل |
| 4 | لوحة طرفية |
| 5 | غلاف المحمل العلوي |
| 6 | غلاف المضخة |
| 7 | المحمل السفلي |
| 8 | غلاف المحمل السفلي |
| 9 | مانع تسرب ميكانيكي |
| 10 | غطاء حجرة الختم |
| 11 | شكل حلزوني |
| 12 | كابل |
| 13 | أطراف التوصيل |
| 14 | المحمل العلوي |
| 15 | الدوار |
| 16 | لفائف الجزء الثابت |
| 17 | زيت ميكانيكي |
| 18 | المكره |
| 19 | قاعدة |

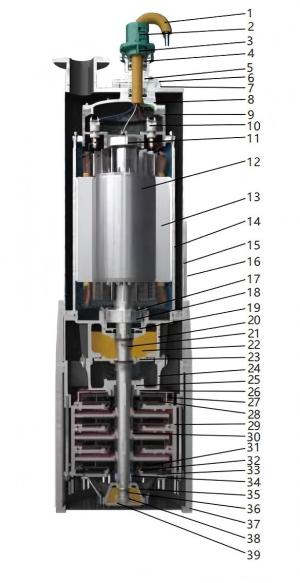

سلسلة BQS: هيكل متعدد المراحل لمضخة غاطسة ذات رأس عالٍ
الميزة الهيكلية
تعتمد أجزاء التدفق على هيكل دعم سفلي، بالإضافة إلى ترتيب دافع متعدد المراحل، مما يضمن أن المضخة تلبي متطلبات الضغط العالي والتدفق الكبير في ظل ظروف تركيب مختلفة.
تعتمد أجزاء التدفق عملية معالجة السطح QBQ، والتي تتميز بمقاومة ممتازة للتآكل والتآكل الكيميائي.
تتمتع الأختام الميكانيكية بمقاومة عالية للضغط، مما يسمح للمضخات بالغمر في أعماق أكبر.
المضخة المزودة بغلاف تبريد لا يمكن غمرها بالكامل في الوسط. تعمل أجزاء التدفق الموجودة أسفل المحرك على تبريد المحرك بالماء أثناء التشغيل، مما يطيل عمر الخدمة ويتيح العمل عند مستوى منخفض من الماء.
تصميم المخرج العلوي يوفر مساحة أكبر.
المحرك اختياري ومزود بحماية من الحرارة الزائدة.
يوجد ثقب لتخفيف الضغط على المضخة، والذي يمكنه تحرير الضغط الذي يمارسه الوسط على مانع تسرب العمود.
 |  |
| 1 | كابل |
| 2 | لوحة الضغط |
| 3 | كم الضغط |
| 4 | حلقة مانعة للتسرب |
| 5 | وصلة ضغط |
| 6 | لوحة الضغط |
| 7 | لوحة التوصيل |
| 8 | صندوق التوصيل |
| 9 | غلاف المحمل العلوي |
| 10 | أطراف التوصيل |
| 11 | المحمل العلوي |
| 12 | الدوار |
| 13 | لفائف الجزء الثابت |
| 14 | غلاف المضخة |
| 15 | صدَفَة |
| 16 | لوحة الاسم |
| 17 | لوحة ضغط المحمل |
| 18 | المحمل السفلي |
| 19 | فاصل |
| 20 | غلاف المحمل السفلي |
| 21 | مانع تسرب ميكانيكي |
| 22 | زيت ميكانيكي |
| 23 | غطاء حجرة الختم |
| 24 | شكل حلزوني |
| 25 | طبلة التوازن |
| 26 | كم التوازن |
| 27 | ريشة التوجيه |
| 28 | المروحة الخلفية |
| 29 | جسم المضخة |
| 30 | حلقة تآكل ريشة التوجيه |
| 31 | المروحة الأمامية |
| 32 | حلقة تآكل المروحة |
| 33 | المضخات |
| 34 | صامولة مستديرة |
| 35 | مقعد دعم سفلي |
| 36 | مانع تسرب ميكانيكي |
| 37 | قاعدة |
| 38 | محمل |
| 39 | غطاء الدعم السفلي |

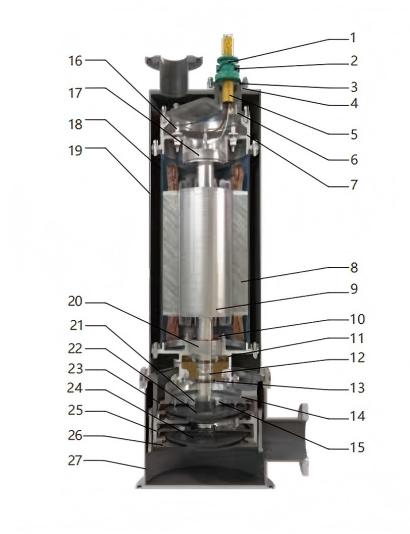

سلسلة BQS مضخة غاطسة برمائية مقاومة للانفجار
الميزة الهيكلية
معيار Exdl المقاوم للانفجار، آمن وموثوق.
المحرك مبرد بالماء، مما يسمح بالتشغيل الجاف والتشغيل في وضع الخمول.
طرق تركيب مرنة: يتوفر التركيب تحت الماء والتركيب الجاف.
تصميم فريد لواجهة الاتصال التسلسلي، يدعم التثبيت التسلسلي.
أختام ميكانيكية مزدوجة، موثوقية محسّنة للأختام.
جهاز فريد لتخفيف الضغط وتوازن القوة المحورية، مما يقلل من ضغط المحمل.
تصميم قناة تدفق واسعة للمروحة والغطاء الحلزوني، وأداء ممتاز في مقاومة الانسداد.
باستخدام مواد مقاومة للتآكل، توفر مقاومة قوية للتآكل الناتج عن الرمال والطمي.
 |  |
| 1 | كم الضغط |
| 2 | لوحة الضغط |
| 3 | لوحة الضغط |
| 4 | لوحة التوصيل |
| 5 | كابل |
| 6 | صندوق التوصيل |
| 7 | غلاف المحمل العلوي |
| 8 | لفائف الجزء الثابت |
| 9 | الدوار |
| 10 | لوحة ضغط المحمل |
| 11 | غلاف المحمل السفلي |
| 12 | مانع تسرب ميكانيكي |
| 13 | غطاء غرفة الختم |
| 14 | شكل حلزوني |
| 15 | خاتم فولوت وير |
| 16 | طرف توصيل الأسلاك |
| 17 | المحمل العلوي |
| 18 | غلاف المضخة |
| 19 | صدَفَة |
| 20 | المحمل السفلي |
| 21 | حلقة تآكل المروحة |
| 22 | المروحة النهائية |
| 23 | ريشة التوجيه |
| 24 | المكره |
| 25 | جسم المضخة |
| 26 | المضخات |
| 27 | قاعدة |
معيار الأداء
| لا. | نموذج | معدل (م³/س) | تم التقييم الرأس (م) | تم التقييم القدرة (كيلوواط) | الجهد المقنن (فولت) | التيار المقنن (أمبير) | متزامن السرعة (دورة/دقيقة) | كفاءة(٪) | القطر الأقصى عدد الجسيمات المارة (مم) | مَنفَذ القطر (مم) |
| 1 | BQS10-23-1.5 | 10 | 23 | 1.5 | 380/660 أو 660/1140 | 365/2.11 أو 2.11/1.22 | 3000 | 289 | 6 | 50 |
| 2 | BQS15-20-1.5 | 15 | 20 | 1.5 | 380/660 أو 660/1140 | 365/2.11 أو 2.11/1.22 | 3000 | 339 | 6 | 50 |
| 3 | BQS10-28-2.2 | 10 | 28 | 2.2 | 380/660 أو 660/1140 | 512/2.95 أو 2.95/1.70 | 3000 | 292 | 15 | 50 |
| 4 | BQS35-7-2.2 | 35 | 7 | 2.2 | 380/660 أو 660/1140 | 512/2.95 أو 2.95/1.70 | 3000 | 378 | 15 | 50 |
| 5 | BQS15-22-2.2 | 15 | 22 | 2.2 | 380/660 أو 660/1140 | 512/2.95 أو 2.95/1.70 | 3000 | 339 | 15 | 50 |
| 6 | BQS25-10-2.2 | 25 | 10 | 2.2 | 380/660 أو 660/1140 | 512/2.95 أو 2.95/1.70 | 3000 | 37.6 | 15 | 50 |
| 7 | BQS25-15-3/8 | 25 | 15 | 3 | 380/660 أو 660/1140 | 667/3.84 أو 3.84/2.22 | 3000 | 38 | 15 | 40 |
| 8 | BQS15-25-3/8 | 15 | 25 | 3 | 380/660 أو 660/1140 | 667/3.84 أو 3.84/2.22 | 3000 | 31 | 15 | 40 |
| 9 | BQS35-15-3 | 35 | 15 | 3 | 380/660 أو 660/1140 | 667/3.84 أو 3.84/2.22 | 3000 | 41 | 11 | 40 |
| 10 | BQS40-10-3 | 40 | 10 | 3 | 380/660 أو 660/1140 | 667/3.84 أو 3.84/2.22 | 3000 | 41.7 | 11 | 80 |
| 11 | BQS50-15-4 | 50 | 15 | 4 | 380/660 أو 660/1140 | 879/5.07 أو 5.07/2.92 | 3000 | 43.3 | 10 | 80 |
| 12 | BQS15-30-4 | 15 | 30 | 4 | 380/660 أو 660/1140 | 879/5.07 أو 5.07/2.92 | 3000 | 31 | 10 | 40 |
| 13 | BQS20-28-4/B | 20 | 28 | 4 | 380/660 أو 660/1140 | 879/5.07 أو 5.07/2.92 | 3000 | 34.7 | 10 | 40 |
| 14 | BQS22-22-4/B | 22 | 22 | 4 | 380/660 أو 660/1140 | 879/5.07 أو 5.07/2.92 | 3000 | 37.6 | 10 | 40 |
| 15 | BQS35-18-4 | 35 | 18 | 4 | 380/660 أو 660/1140 | 879/5.07 أو 5.07/2.92 | 3000 | 41.5 | 10 | 40 |
| 16 | BQS30-30-5.5 | 30 | 30 | 5.5 | 380/660 أو 660/1140 | 116.5/6.7 أو 6.7/3.87 | 3000 | 37.9 | 18 | 50 |
| 17 | BQS70-18-5.5 | 70 | 18 | 5.5 | 380/660 أو 660/1140 | 116.5/6.7 أو 6.7/3.87 | 3000 | 45.9 | 10 | 100 |
| 18 | BQS20-40-5.5/B | 20 | 40 | 5.5 | 380/660 أو 660/1140 | 116.5/6.7 أو 6.7/3.87 | 3000 | 335 | 5 | 40 |
| 19 | BQS40-20-5.5/B | 40 | 20 | 5.5 | 380/660 أو 660/1140 | 116.5/6.7 أو 6.7/3.87 | 3000 | 43 | 10 | 40 |
| 20 | BQS25-30-5.5/B | 25 | 30 | 5.5 | 380/660 أو 660/1140 | 116.5/6.7 أو 6.7/3.87 | 3000 | 355 | 10 | 40 |
| 21 | BQS15-55-2/5.5/B | 15 | 55 | 5.5 | 380/660 أو 660/1140 | 116.5/6.7 أو 6.7/3.87 | 3000 | 315 | 10 | 40 |
| 22 | BQS30-36-7.5 | 30 | 36 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 382 | 18 | 50 |
| 23 | BQS80-16-7.5 | 80 | 16 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 469 | 30 | 100 |
| 24 | BQS75-25-7.5 | 75 | 25 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 46.5 | 30 | 100 |
| 25 | BQS140-7-7.5 | 140 | 7 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 45.1 | 30 | 100 |
| 26 | BQS100-12-7.5 | 100 | 12 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 44.3 | 30 | 100 |
| 27 | BQS20-50-7.5/B | 20 | 50 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 335 | 10 | 40 |
| 28 | BQS15-70-2/7.5/B | 15 | 70 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 32 | 5 | 40 |
| 29 | BQS100-10-7.5/B | 100 | 10 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 29.5 | 5 | 40 |
| 30 | BQS50-30-7.5/B | 50 | 30 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 44 | 10 | 40 |
| 31 | BQS40-38-7.5/B | 40 | 38 | 7.5 | 380/660 أو 660/1140 | 15.7/9.1 أو 9.1/5.25 | 3000 | 38.4 | 10 | 40 |
| 32 | BQS20-68-2/11/N | 20 | 68 | 11 | 380/660 أو 660/1140 | 238.2/3.79 أو 3.79/7.95 | 3000 | 354 | 10 | 65 |
| 33 | BQS30-58-2/11/N | 30 | 58 | 11 | 380/660 أو 660/1140 | 238.2/3.79 أو 3.79/7.95 | 3000 | 39.4 | 7 | 65 |
| 34 | BQS40-40-11/N | 40 | 40 | 11 | 380/660 أو 660/1140 | 238.2/3.79 أو 3.79/7.95 | 3000 | 37.7 | 7 | 65 |
| 35 | BQS150-15-11/N | 150 | 15 | 11 | 380/660 أو 660/1140 | 238.2/3.79 أو 3.79/7.95 | 3000 | 46.1 | 30 | 100 |
بالمقارنة مع المنتجات المحلية المماثلة، تتميز مضخات الصرف الصحي والرمل الكهربائية الغاطسة المقاومة للانفجار من سلسلة BQS بمزايا السلامة والموثوقية، والخفة والعملية، والأداء الجيد في تصريف مياه الصرف الصحي والرمل، وعمر الخدمة الطويل، ومجموعة النماذج المعقولة، وسهولة الاختيار.
