يعتمد قسم مرور السوائل على هيكل دعم سفلي مقترن بمجموعة دافعة متعددة المراحل، مما يُمكّن مضخة المياه من تلبية متطلبات الضغط العالي والتدفق الكبير في ظل ظروف تركيب مختلفة.
طلب
سيناريوهات غير مقاومة للانفجار في الصناعات الكيميائية والبترولية والصيدلانية والتعدينية وصناعة الورق والأسمنت وصناعة الصلب وتوليد الطاقة ومعالجة الفحم، إلخ.
أنظمة تصريف مياه الصرف الصحي في محطات معالجة مياه الصرف الصحي الحضرية، والهندسة البلدية، وما إلى ذلك.
مناسب لصناعة البناء وغيرها من الصناعات التي تتطلب نقل مياه الصرف الصحي التي تحتوي على جزيئات، وكذلك لضخ المياه النظيفة أو السوائل ذات الخصائص المسببة للتآكل.
البرك، وبرك الأسماك، أو المواقع التي تتطلب ضخ السوائل المسببة للتآكل مثل مياه البحر ومياه الصرف الكيميائي.
الميزة الهيكلية
تعتمد أجزاء التدفق على هيكل دعم سفلي، بالإضافة إلى ترتيب دافع متعدد المراحل، مما يضمن أن المضخة تلبي متطلبات الضغط العالي والتدفق الكبير في ظل ظروف تركيب مختلفة.
مصنوع من الحديد الزهر الصلب. الأجزاء الملامسة للسائل معالجة سطحياً بتقنية خاصة لضمان المتانة على المدى الطويل.
تتميز الأختام الميكانيكية بمقاومة عالية للضغط، مما يسمح للمضخات بالعمل في أعماق أكبر. أما المضخة المزودة بغلاف تبريد، فلا يمكنها ذلك.
مغمورة بالكامل في الوسط. أجزاء التدفق أسفل المحرك، تبريد الماء للمحرك أثناء التشغيل، مما يطيل عمر الخدمة ويتيح العمل عند مستوى الماء المنخفض.
تصميم المخرج العلوي يوفر مساحة أكبر.
المحرك اختياري ومزود بحماية من الحرارة الزائدة.
يوجد ثقب لتخفيف الضغط على المضخة، والذي يمكنه تحرير الضغط الذي يمارسه الوسط على مانع تسرب العمود.
ظروف العمل
درجة حرارة متوسطة ≤ 60 درجة مئوية، كثافة متوسطة <1200 كجم/م³، درجة الحموضة 4-10.
عند استخدامها لضخ السوائل شديدة التآكل أو الوسائط التي تحتوي على جزيئات صلبة كاشطة، تتطلب المضخة تخصيصًا خاصًا.
يجب أن يكون قطر الجسيمات الصلبة في الوسط أقل من 80% من الحد الأدنى لأبعاد ممر التدفق.
يجب ألا يتجاوز طول الألياف في الوسط قطر منفذ تصريف المضخة.

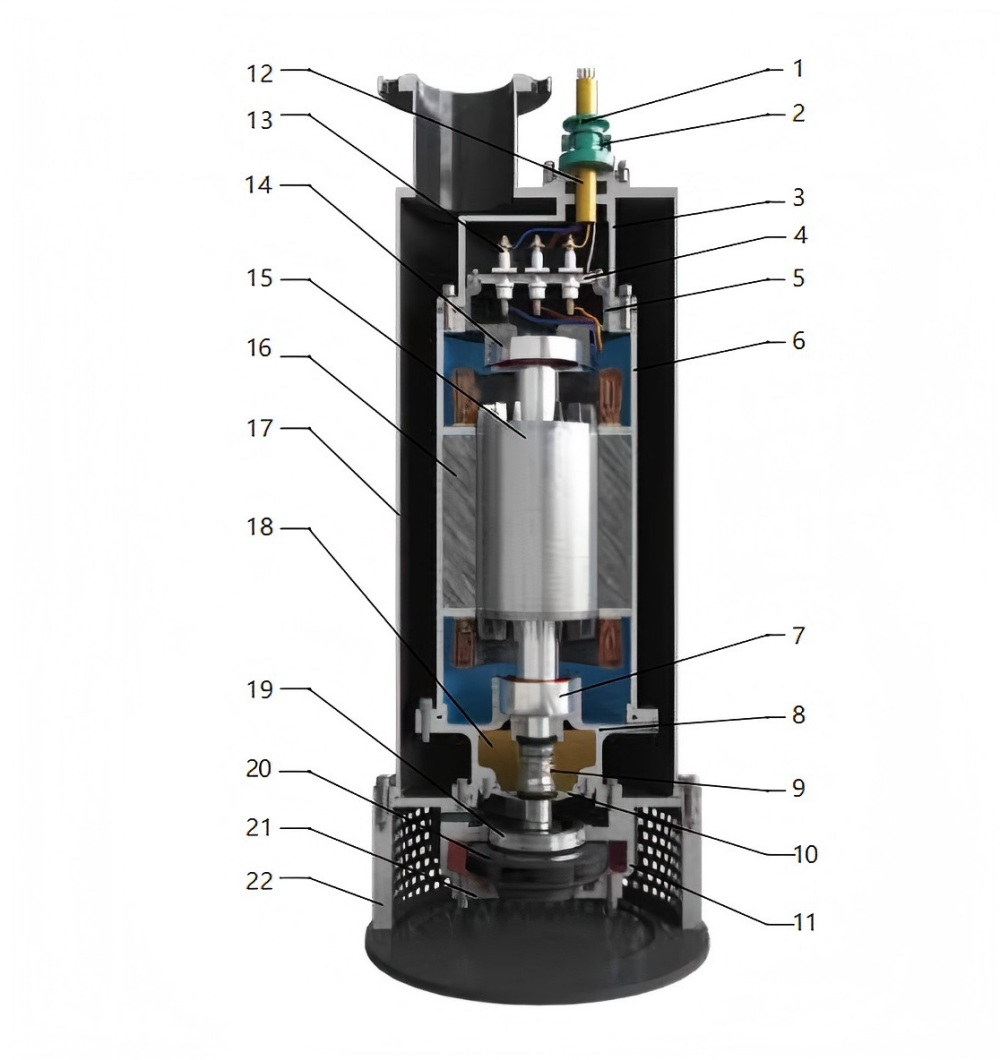

رسم تفصيلي
| لا. | وصف |
| 1 | كم الضغط |
| 2 | لوحة الضغط |
| 3 | صندوق التوصيل |
| 4 | لوحة طرفية |
| 5 | غلاف المحمل العلوي |
| 6 | غلاف المضخة |
| 7 | المحمل السفلي |
| 8 | غلاف المحمل السفلي |
| 9 | مانع تسرب ميكانيكي |
| 10 | غطاء حجرة الختم |
| 11 | شكل حلزوني |
| 12 | كابل |
| 13 | أطراف التوصيل |
| 14 | المحمل العلوي |
| 15 | الدوار |
| 16 | لفائف الجزء الثابت |
| 17 | غلاف المضخة |
| 18 | زيت ميكانيكي |
| 19 | حلقة تآكل المروحة |
| 20 | المكره |
| 21 | المضخات |
| 22 | قاعدة |
| لا. | نموذج | معدل التدفق (م³/ساعة) | الرأس المقدر (م) | السرعة المتزامنة (دورة/دقيقة) | القدرة المقدرة (كيلوواط) | كفاءة(٪) | قطر المخرج (مم) |
| 1 | WQN10-23-1.5 | 10 | 23 | 3000 | 1.5 | 22.9 | 50 |
| 2 | WQN10-28-2.2 | 10 | 28 | 3000 | 2.2 | 29.2 | 50 |
| 3 | WQN15-25-3 | 15 | 25 | 3000 | 3 | 31 | 40 |
| 4 | WQN15-30-4 | 15 | 30 | 3000 | 4 | 31.5 | 40 |
| 5 | WQN20-40-5.5 | 20 | 40 | 3000 | 5.5 | 33.5 | 40 |
| 6 | WQN15-55/2-5.5 | 15 | 55 | 3000 | 5.5 | 33.5 | 40 |
| 7 | WQN20-50-7.5 | 20 | 50 | 3000 | 7.5 | 35 | 40 |
| 8 | WQN15-70/2-7.5 | 15 | 70 | 3000 | 7.5 | 33.2 | 40 |
| 9 | WQN20-68/2-11 | 20 | 68 | 3000 | 11 | 35.4 | 65 |
| 10 | WQN30-58/2-11 | 30 | 58 | 3000 | 11 | 39.4 | 65 |
| 11 | WQN20-80/2-15 | 20 | 80 | 3000 | 15 | 35.5 | 65 |
| 12 | WQN40-50-15 | 40 | 50 | 3000 | 15 | 38.2 | 65 |
| 13 | WQN20-100/2-18.5 | 20 | 100 | 3000 | 18.5 | 33.9 | 65 |
| 14 | WQN30-80/2-18.5 | 30 | 80 | 3000 | 18.5 | 38.6 | 65 |
| 15 | WQN30-105/2-22 | 30 | 105 | 3000 | 22 | 38.3 | 65 |
| 16 | WQN40-80/2-22 | 40 | 80 | 3000 | 22 | 39.9 | 65 |
| 17 | WQN50-100/2-30 | 50 | 100 | 3000 | 30 | 42.4 | 65 |
| 18 | WQN60-80-30 | 60 | 80 | 3000 | 30 | 41 | 100 |
| 19 | WQN30-130/2-30 | 30 | 130 | 3000 | 30 | 38.5 | 100 |
| 20 | WQN25-150/2-30 | 25 | 150 | 3000 | 30 | 35.7 | 100 |
| 21 | WQN70-100/2-37 | 70 | 100 | 3000 | 37 | 45.91 | 100 |
| 22 | WQN30-150/2-37 | 30 | 150 | 3000 | 37 | 38.65 | 100 |
| 23 | WQN50-120/2-37 | 50 | 120 | 3000 | 37 | 37 | 100 |
| 24 | WQN40-130/2-37 | 40 | 130 | 3000 | 37 | 38.5 | 100 |
| 25 | WQN30-170/2-45 | 30 | 170 | 3000 | 45 | 37.2 | 100 |
| 26 | WQN50-150/2-45 | 50 | 150 | 3000 | 45 | 40.5 | 100 |
| 27 | WQN85-100-45 | 85 | 100 | 3000 | 45 | 47.4 | 150 |
| 28 | WQN90-120/2-55 | 90 | 120 | 3000 | 55 | 43.8 | 100 |
| 29 | WQN25-320/6-55 | 25 | 320 | 1750 | 55 | 38.06 | 65 |
| 30 | WQN50-175/2-55 | 50 | 175 | 3000 | 55 | 41.43 | 65 |
| 31 | WQN70-136/2-55 | 70 | 136 | 3000 | 55 | 44.5 | 100 |
| 32 | WQN100-100-75 | 100 | 100 | 3000 | 75 | 44.48 | 100 |
| 33 | WQN50-210/2-75 | 50 | 210 | 3000 | 75 | 41.64 | 100 |
| 34 | WQN70-150/2-75 | 70 | 150 | 3000 | 75 | 43.33 | 100 |
| 35 | WQN50-240/2-90 | 50 | 240 | 3000 | 90 | 41.83 | 100 |
