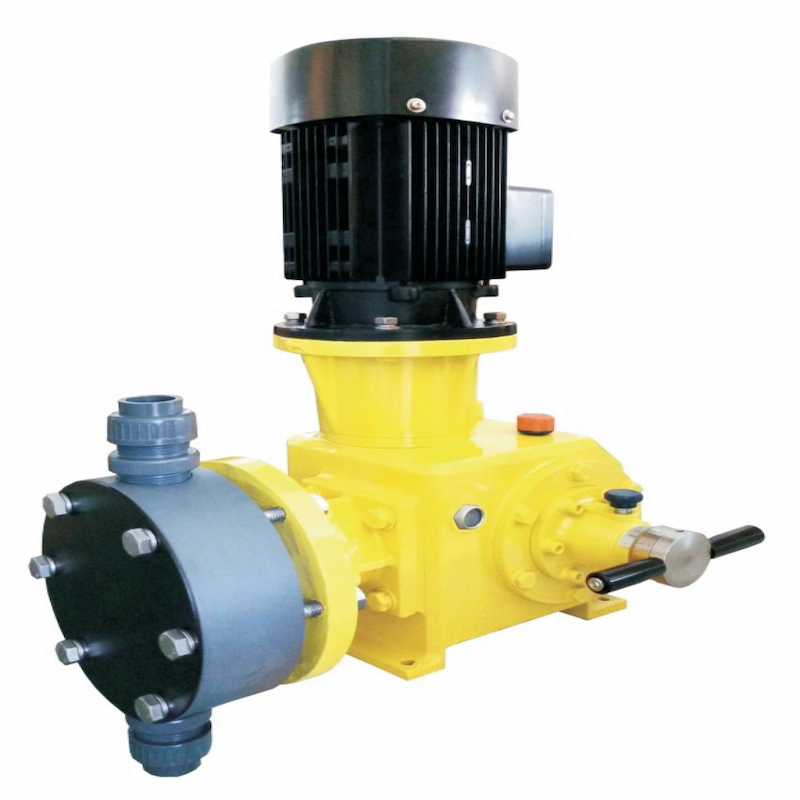

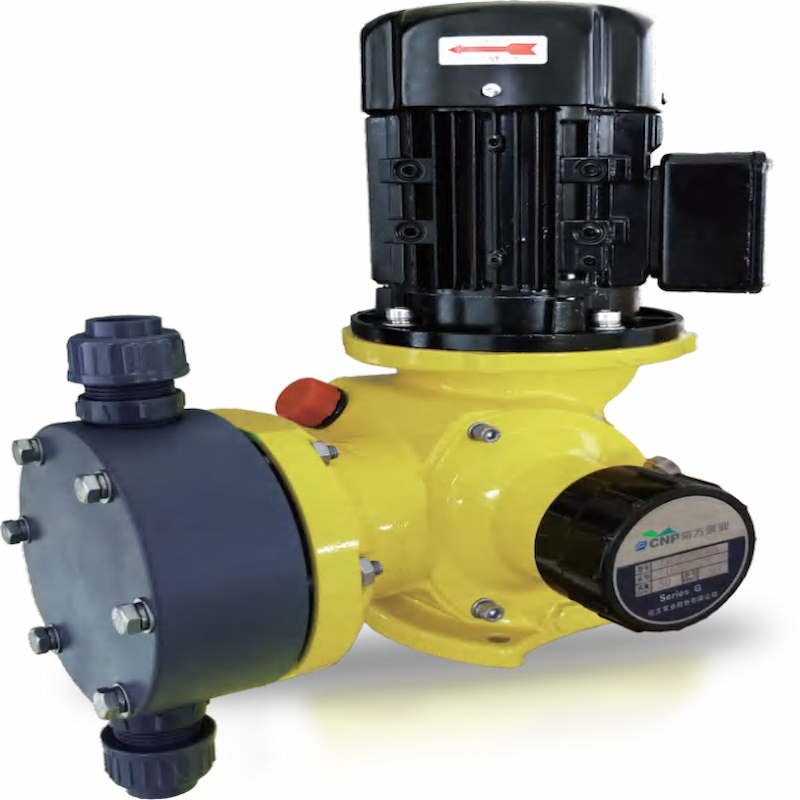

مضخات قياس الحجاب الحاجز الميكانيكية

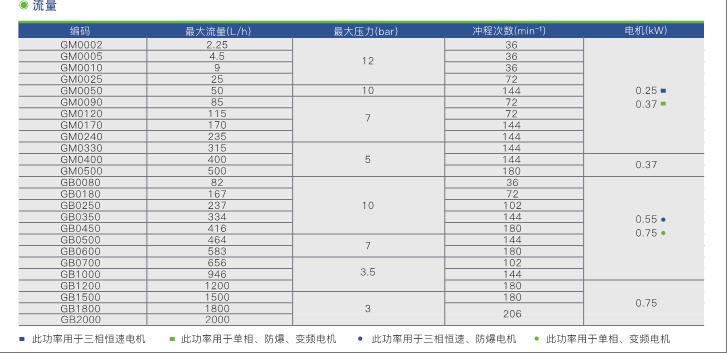

معايير الأداء الرئيسية
- أقصى معدل تدفق: 2000 لتر/ساعة
- أقصى ضغط تفريغ: 12 بار
- نطاق التعديل: 30%-100%، دقة الحالة الثابتة ±1%
- ارتفاع رفع الشفط: يصل إلى 3 أمتار من عمود الماء
- أقصى ضغط مدخل: 2 بار
- أقصى درجة حرارة محيطة: +40 درجة مئوية
الميزات الرئيسية
نهاية القيادة
- يضمن تعديل آلية الدوران المتغيرة تغييرات سلسة في نبض التدفق.
- تصميم هيكلي معزز مناسب لبيئات التشغيل القاسية.
- محامل كروية مقاومة للتآكل لضمان تشغيل أكثر استقرارًا.
- يساعد تزييت حمام الزيت على إطالة عمر خدمة مكونات المحرك.
- تعديل التدفق متاح في كل من حالات الإغلاق والتشغيل؛ قابل للتعديل عبر الأوضاع اليدوية أو الكهربائية أو التردد المتغير.
نهاية هيدروليكية

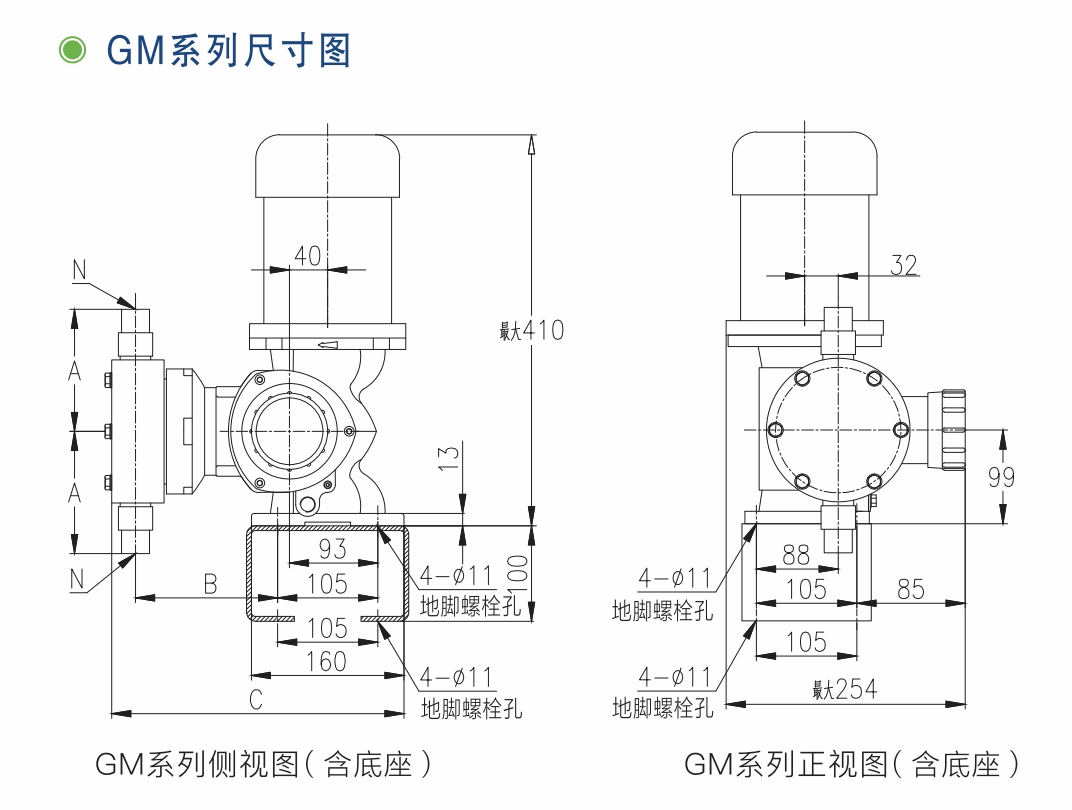

- تتمتع مضخات القياس الحجابية الميكانيكية من سلسلة GM ببراءة اختراع تصميم صينية (ZL201730590732.5).
- غشاء مدفوع ميكانيكيًا بدون واقي غشاء على الجانب المادي، مما يسهل مرور المواد.
- تشتمل مواد رأس المضخة على PVC وPVDF و316SS والمواد عالية اللزوجة وما إلى ذلك، وهي مناسبة لنقل مواد مختلفة.
- هيكل صمام الفحص ذاتي التنظيف لسهولة الصيانة.
طرق التحكم
- التحكم اليدوي: ضبط التدفق عبر آلية ضبط مستوى الصوت يدويًا.
- التحكم الكهربائي: يتطلب وحدة تحكم كهربائية اختيارية (تضبط طول الشوط) لضبط التدفق محليًا أو عن بعد.
- وحدة تحكم الشوط الكهربائي (راجع كتالوج المنتج "وحدة تحكم الشوط الكهربائي" للحصول على التفاصيل):
- مصدر الطاقة: أحادي الطور 220 فولت/50 هرتز
- إشارة الإدخال/الإخراج: إشارة تناظرية 4-20 مللي أمبير
- التحكم في التردد المتغير: يتطلب محرك تردد متغير اختياري؛ يضبط التدفق عبر محول التردد (ينظم سرعة الشوط).
- ملاحظة: يجب أن يتمتع محول التردد المُكوّن بالتحكم في المتجهات وقدرات التحميل الثقيل.
التطبيقات الرئيسية
- حماية البيئة، البتروكيماويات، الكيميائية، التكرير، الطاقة، المعادن، الأدوية، الأغذية، معالجة المياه، وغيرها من الصناعات.
الملحقات الاختيارية
- تتضمن الملحقات الاختيارية المرشحات، وأعمدة المعايرة، ومثبطات النبض، وصمامات الأمان، وصمامات الضغط الخلفي، وما إلى ذلك.

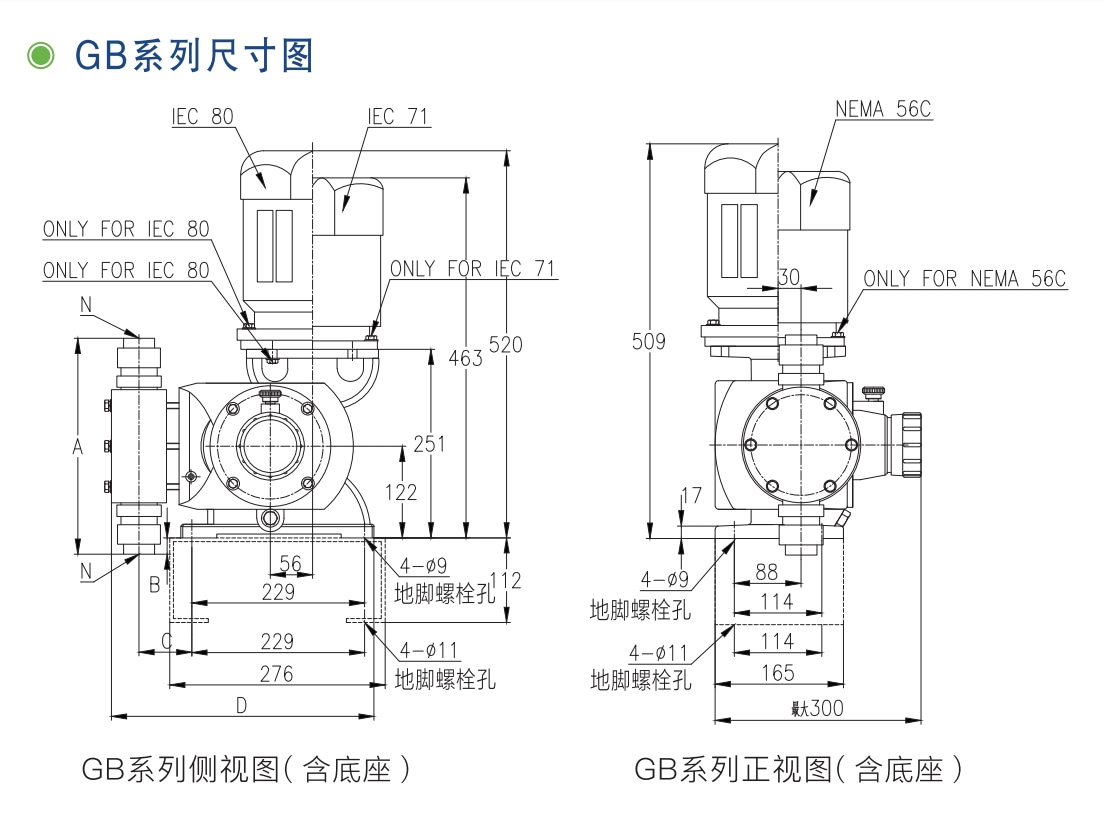

مضخات قياس الحجاب الحاجز الميكانيكية من سلسلة GB
- بالنسبة للأطراف الهيدروليكية المصنوعة من مادة PVC ضمن نطاق GM0002-0050 مع رمز الواجهة R، تأتي مضخة القياس مع شبكة حقن، وصمام قدم (مجموعة مصفاة)، وثقل موازن (غلاف سيراميكي)، وخرطوم بطول 6 أمتار.
معلمات أداء المحرك القياسية
- مصدر الطاقة: 380 فولت ثلاثي الطور، 220 فولت أحادي الطور، 50 هرتز
- فئة الحماية: IP55
- فئة العزل: فئة F
- جميع المحركات تتوافق مع معايير IEC
الخيارات المتاحة
- كشف مقياس ضغط تمزق الحجاب الحاجز المزدوج
- كشف مقياس ضغط تمزق الحجاب الحاجز المزدوج وكشف مفتاح الضغط
