الميزات التقنية الرئيسية لمضخة الطرد المركزي العمودية متعددة المراحل من سلسلة Movitec VF

نظرة عامة على المنتج

هذا الهيكل العمودي متعدد المراحل مضخة طرد مركزي عالية الضغط تتميز هذه المضخة بتصميم مجزأ مع منافذ سحب وتفريغ متحدة المركز ذات قطر اسمي متطابق (تكوين أنبوبي)، وتعمل بنظام الدفع المباشر. وهي مزودة بمحرك KSB SuPremE متزامن بدون مغناطيس (بكفاءة طاقة IE4/IE5 وفقًا لمعيار IEC TS 60034-30-2:2016)، باستثناء طراز 0.55 كيلوواط/0.75 كيلوواط بسرعة 1500 دورة في الدقيقة الذي يحتوي على مغناطيس دائم. يتم تشغيل المضخة بواسطة نظام التحكم في السرعة KSB PumpDrive 2 أو KSB PumpDrive 2 Eco المزود بمشفّر موضع بدون دوار. تتوافق نقاط التثبيت مع معايير EN 50347، بينما تتوافق أبعاد الهيكل مع مواصفات DIN V 42673 (07-2011). يتوفر إصدار حاصل على تصنيف ATEX عند الطلب.

مضخة طرد مركزي عمودية متعددة المراحل من سلسلة Movitec VF T

الميزات التقنية الرئيسية

1.مخططات مظهر المنتج وهيكله

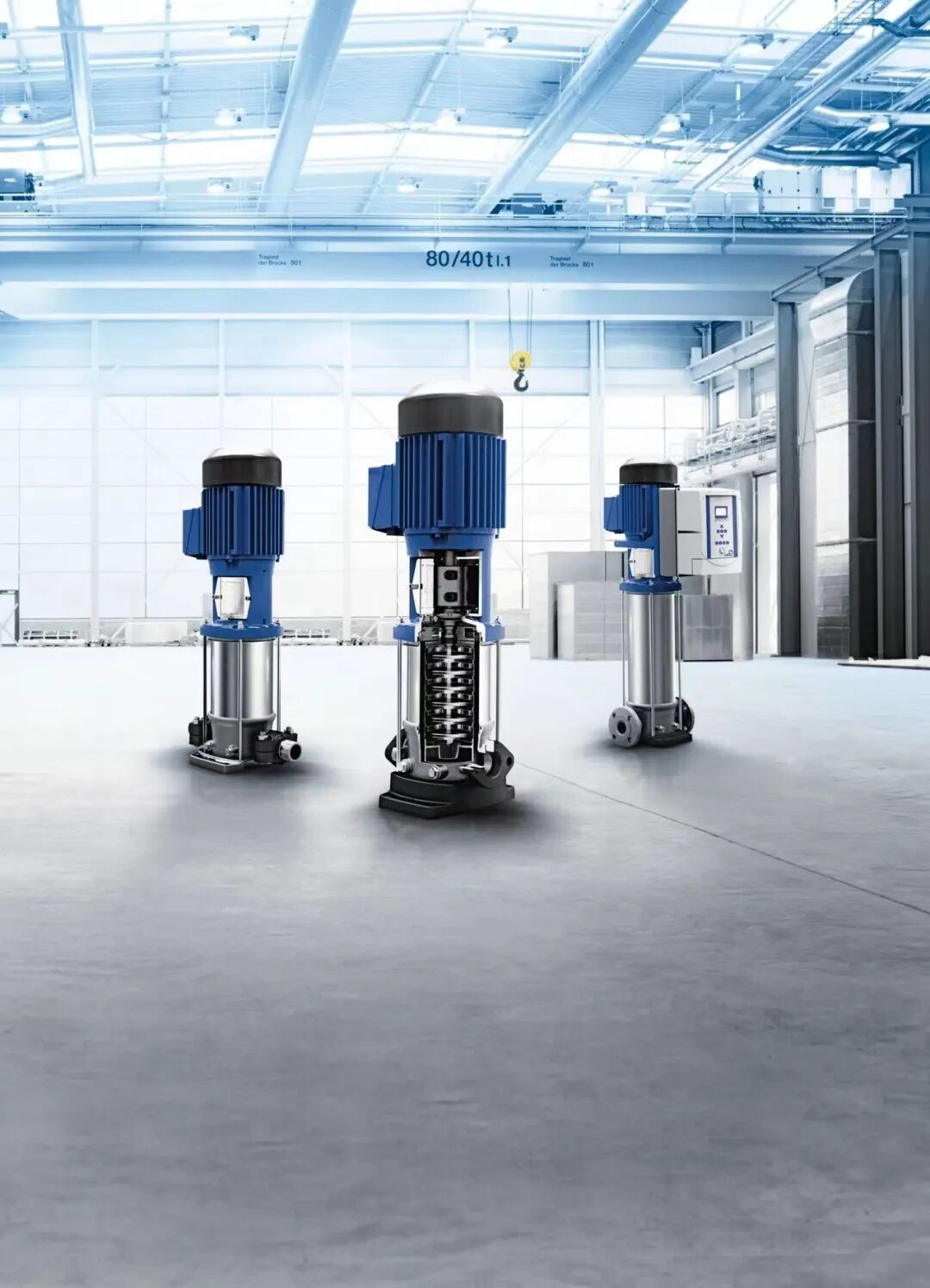

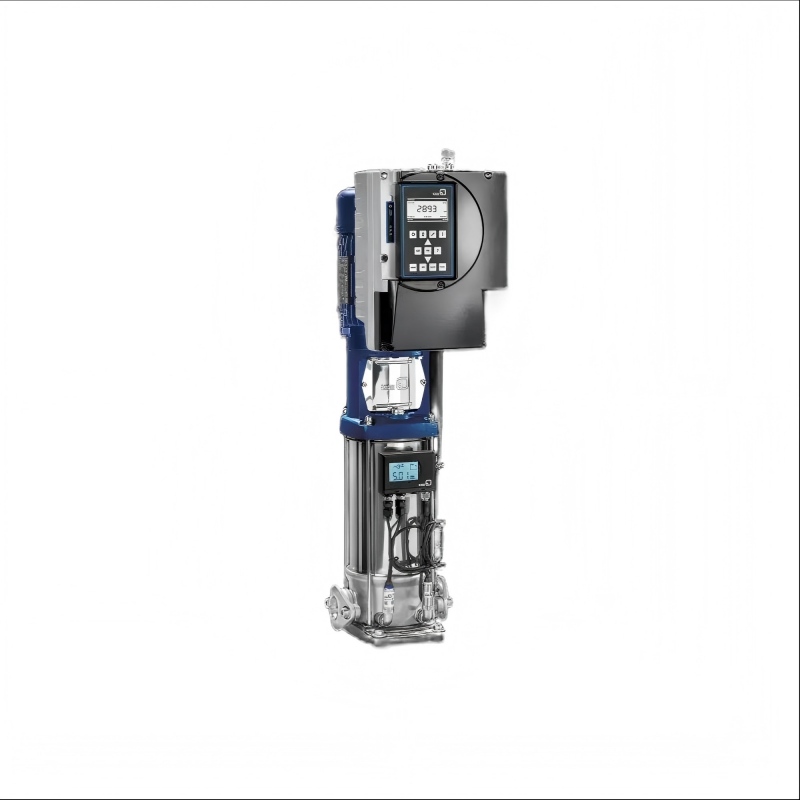

                                                                      تصميم خارجي من موفيتك

                                                          مخطط هيكل موفيتك

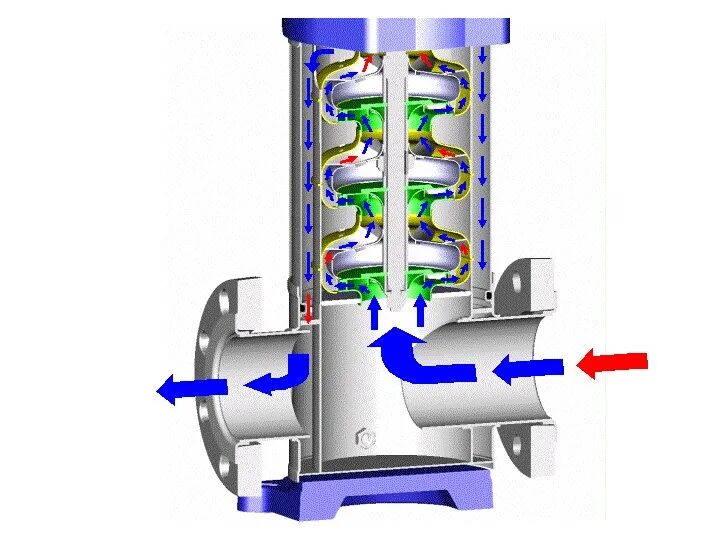

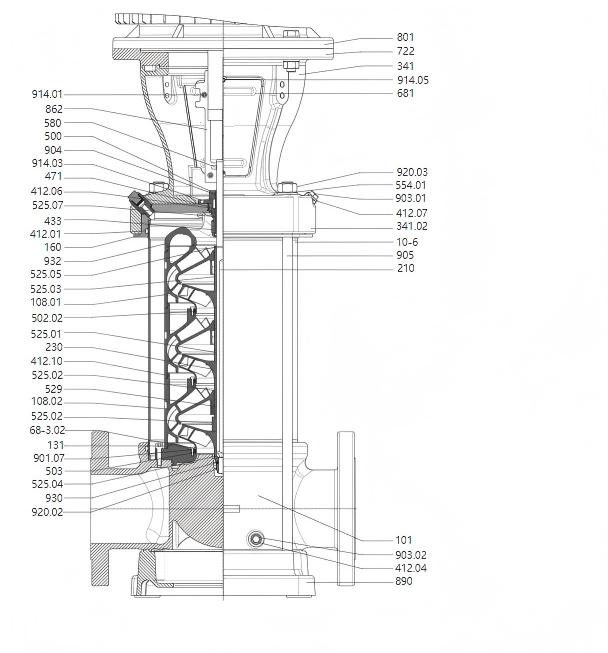

                                                  رسم تخطيطي للتشريح

2. التصميم

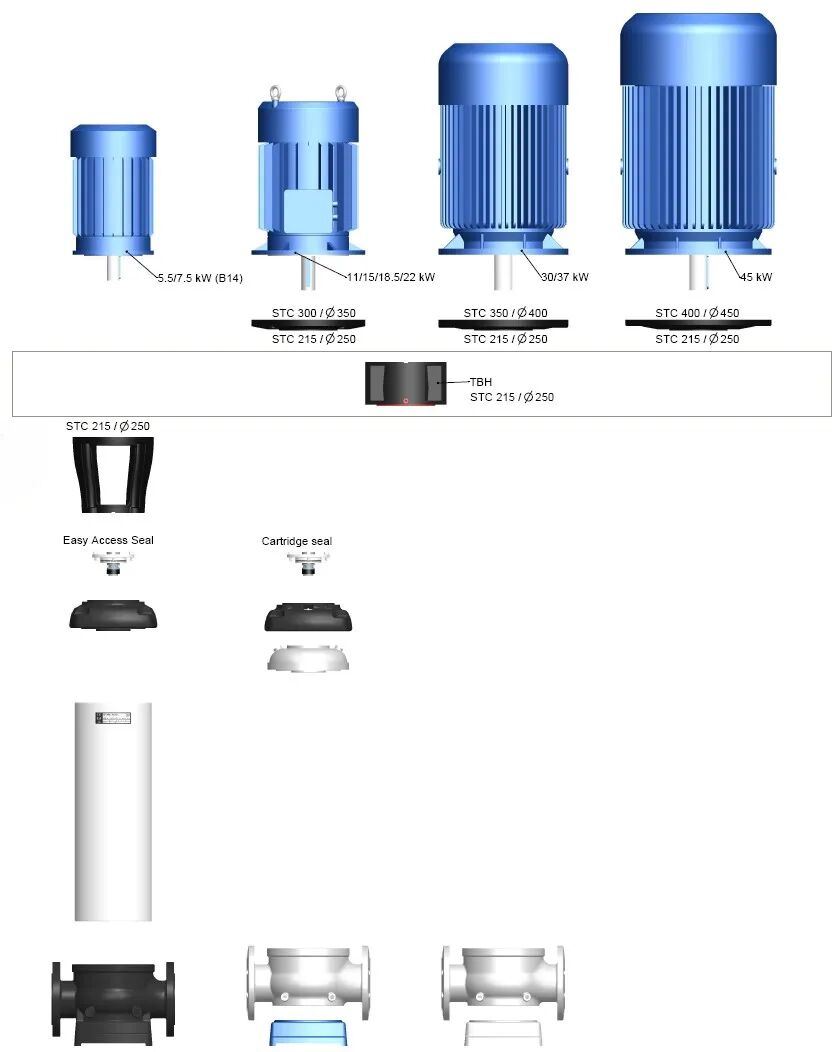

تتميز مضخة Movitec VF بتصميم معياري، يتألف بشكل أساسي من قاعدة المضخة والمكونات الهيدروليكية وغطاء المخرج والختم الميكانيكي وقوس المحرك وشفة المحول والمحرك.

سلسلة Movitec VF عبارة عن مضخة طرد مركزي رأسية متعددة المراحل ذات ضغط عالٍ بدون شفط، مع أنابيب دخول وخروج ذات قطر اسمي متطابق مرتبة في اتجاهين متعاكسين.

ميزات المنتج

يستخدم على نطاق واسع في الصناعات والبناء والهندسة المائية وصناعة الطاقة.

تتنوع الخيارات المتاحة للمواد وآليات القيادة والوصلات وأنواع منع التسرب بشكل كبير.

كفاءة عالية في استهلاك الطاقة

موثوقية وأمان عاليان

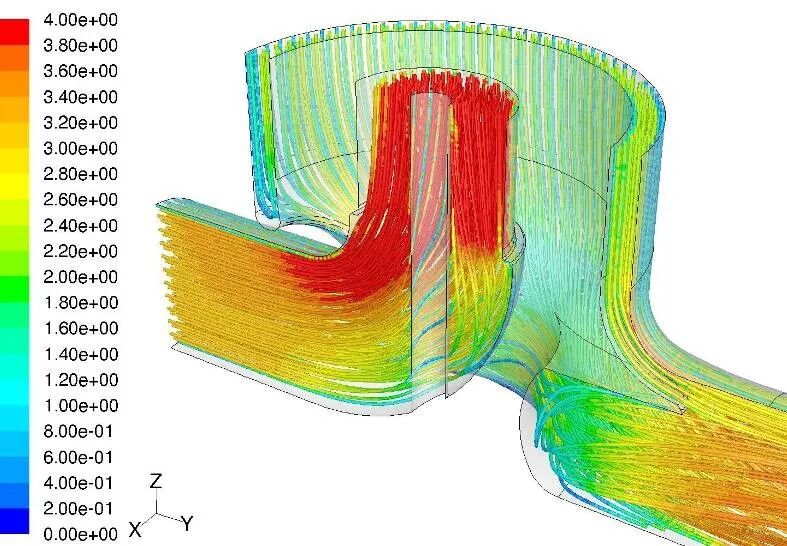

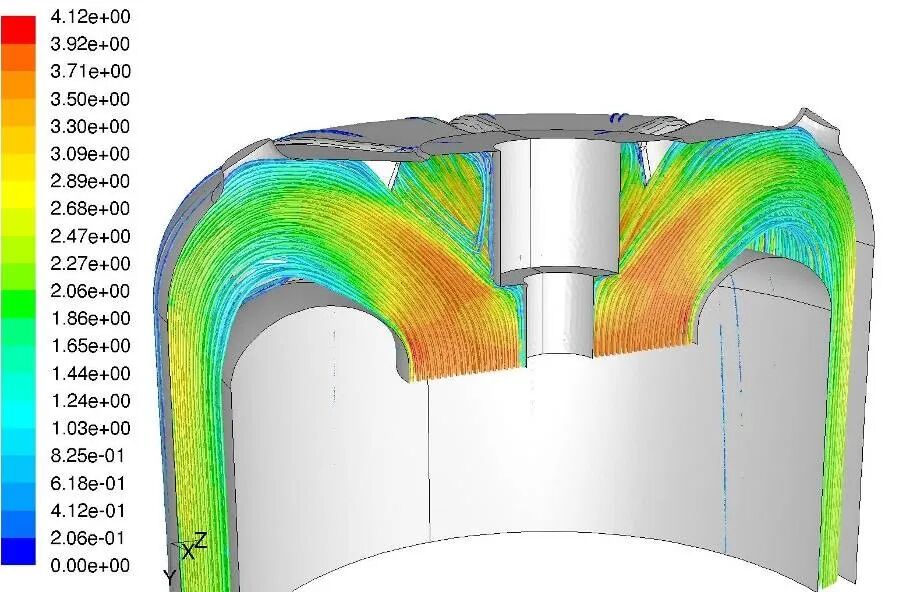

1: من خلال تحسين تصميم مكونات المضخة والأنظمة الهيدروليكية، تتفوق مضخة Movitec VF على المنتجات المنافسة بكفاءة أعلى وقيمة NPSHr تنافسية، مما يوفر استقرارًا تشغيليًا معززًا للعملاء.

2: جميع المكونات الملامسة للسوائل مصنوعة من الفولاذ المقاوم للصدأ، مما يطيل عمر خدمة المضخة ويعزز سلامة الوسط المضخوخ.

3: يُسهّل عمود المضخة ذو السطحين المستويين نقل عزم الدوران بكفاءة عالية. ولا يقيّد تصميم جسم المضخة عدد دورات التشغيل والإيقاف في الدقيقة. وهي مناسبة لبيئات التشغيل القاسية.

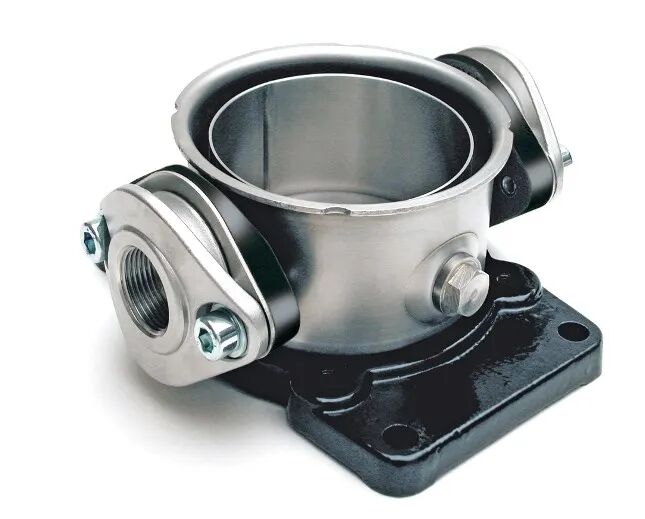

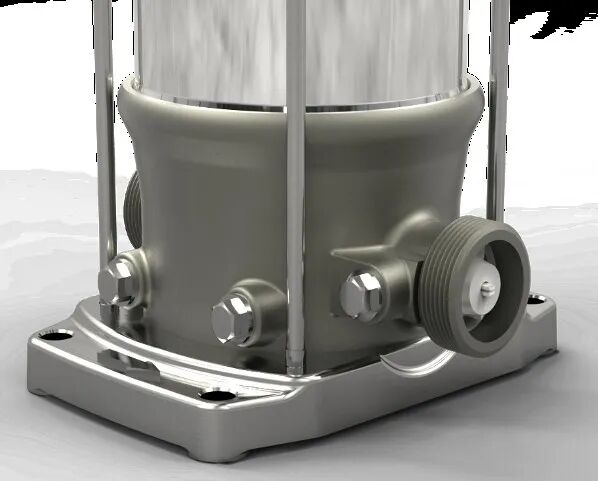

4: تحتوي مضخة Movitec VF على مسماري تصريف على جانبي مدخل ومخرج غلاف المضخة، مما يسمح بتصريف السائل الموجود في قاع جسم المضخة بالكامل، ويمكن استخدامها أيضًا كأنبوب جانبي. وهي سهلة الصيانة وذات موثوقية عالية.

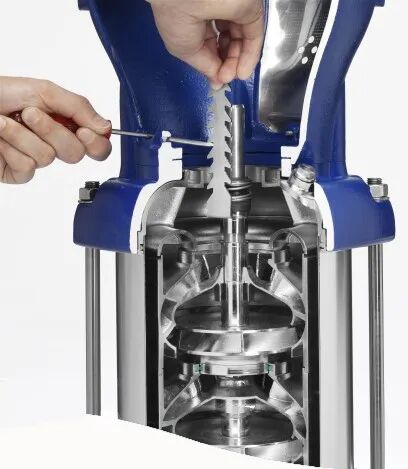

٥- يأتي محرك Movitec VF مزودًا بمانع تسرب ميكانيكي قياسي سهل الوصول، وهو نوع من موانع التسرب غير المتوازنة. إذا تجاوزت قدرة وحدة القيادة ٥.٥ كيلوواط، فلا داعي لتفكيك المحرك.

6: يحقق محرك شركة KSB عالي الكفاءة IEC (IE3) توفيرًا في الطاقة بنسبة 3.5٪ مقارنة بنماذج EFF2 أو IE2.

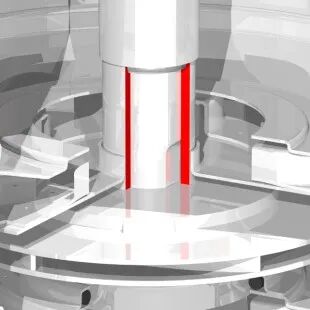

7: تتميز مضخة Movitec VF بمحامل انزلاقية ذاتية التشحيم من كربيد التنجستن، وغطاء مضخة مقاوم للالتواء، وحلقات دائرية محكمة الإغلاق، مما يضمن موثوقية ومتانة معززة.

8: يتم استيراد جميع المكونات من مصنع KSB الهولندي في أوروبا، مما يضمن للعملاء التمتع بمواد وحرفية عالية الجودة.

اختر المنتج

أقصى معدل تدفق للسلسلة العلوية: 192 متر مكعب/ساعة

أقصى ارتفاع للضغط في سلسلة الأجيال الأعلى: 415 مترًا

أقصى ضغط تشغيل مسموح به على جانب التفريغ لهذه السلسلة: 40 بار

أقصى درجة حرارة مسموح بها للوسط: 140 درجة مئوية
