مضخة الطرد المركزي ذات الشفط النهائي القياسية IS

مضخة الطرد المركزي القياسية ذات الشفط النهائي

نظرة عامة على المنتج

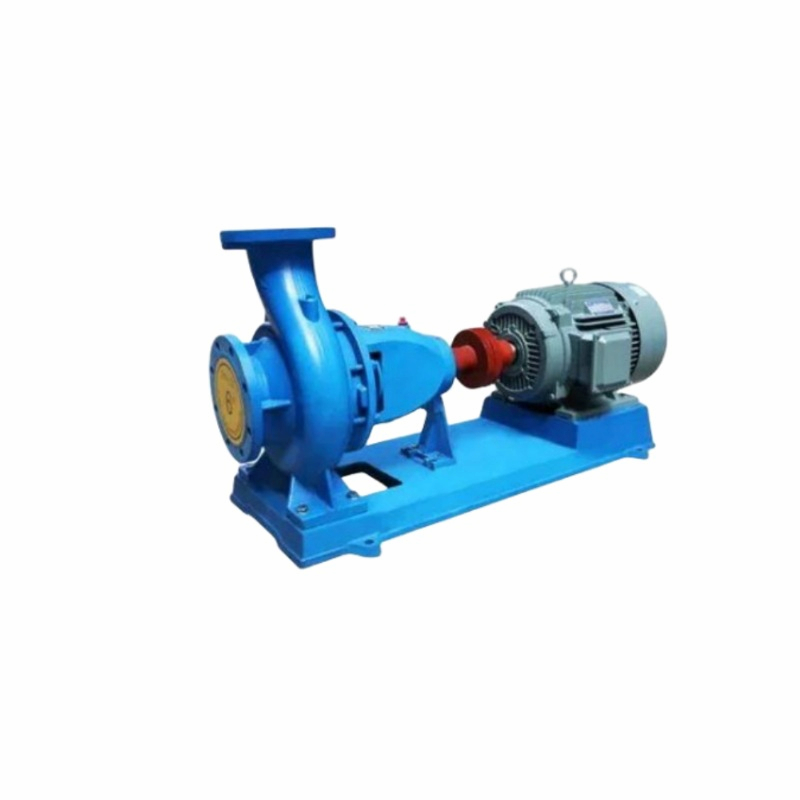

مضخة طرد مركزي قياسية بشفط طرفي من سلسلة IS، بهيكل اقتران؛ شفط طرفي محوري، وتفريغ شعاعي. وفقًا لاختلاف وسائط التوصيل، يمكن اختيار مجموعة متنوعة من تركيبات المواد وهياكل الختم الميكانيكية. يُحسّن هذا المستوى التقني لصناعة المعدات المحلية، ويخدم الأجهزة والعمليات بفعالية، مما يُحقق متطلبات السلامة والموثوقية وتوفير الطاقة وحماية البيئة.

مجال التطبيق

معالجة المياه، صناعة النسيج، الغسيل والتنظيف، الصناعة الكيميائية، الصناعة البحرية، صناعة الورق، محطة الطاقة، وما إلى ذلك، توفر حلولاً ممتازة وضمانًا أكثر موثوقية للتطبيقات ذات الصلة؛ تغطي نطاق التدفق والرفع من المنخفض إلى المرتفع.

تطبيق التكنولوجيا

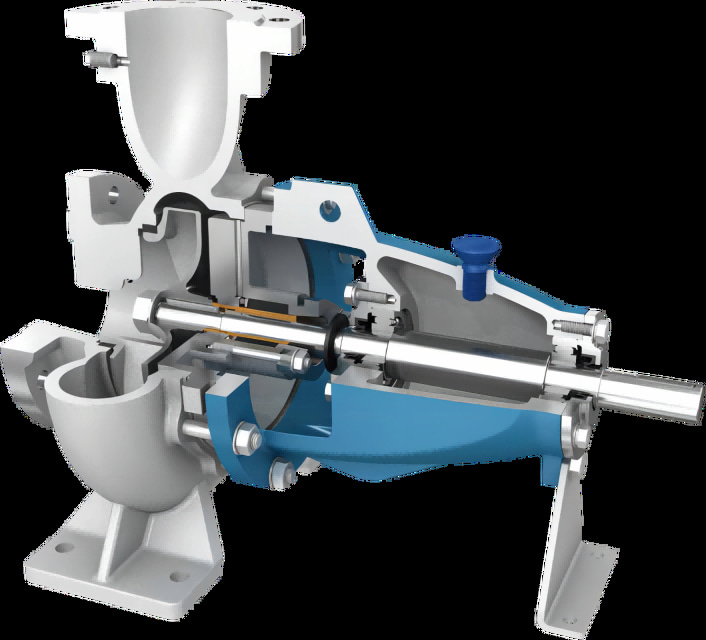

أفقي، استنشاق محوري، تفريغ شعاعي، هيكل خلفي مفتوح. أزل أنابيب الشفط والصرف دون فك غطاء المضخة والمروحة. يعتمد مفهوم التصميم المعياري، وتصنيع دقيق في مركز التشغيل. مضخة هيكل من الفولاذ المقاوم للصدأ، جميعها مصبوبة بدقة، ويمكن تصنيعها وفقًا لمتطلبات معالجة الأكسدة بالتخليل، بمظهر أنيق وجميل.

معيار تنفيذ المنتج: DIN24255

وسيلة النقل

سائل نظيف، رقيق، غير قابل للتبخر. يحتوي الوسط على مادة صلبة غير قابلة للذوبان، حجم الجسيمات أقل من 3 مم، ومحتوى الحجم أقل من 2%، ويجب أن يكون معامل اللزوجة الديناميكية للسائل أقل من 150 سنتيست، ويجب تصحيح الأداء عند تجاوزه 20 سنتيست.

المعلمة الفنية

قطر التداخل: DN 50 إلى DN350 مم

قطر التفريغ: DN32 ~ DN300 مم

أقصى معدل تدفق Q: 1440 م³ / ساعة

أقصى ارتفاع للرفع: 150 مترًا

السرعة: 2900 دورة/دقيقة، 1450 دورة/دقيقة

ضغط العمل: 1.6 ~ 2.5 ميجا باسكال

اتجاه الدوران: قم بالتدوير في اتجاه عقارب الساعة من نهاية المحرك، وارجع إلى نمط النوع عندما تكون حالة مصدر الطاقة 60 هرتز

متطلبات التشغيل

درجة الحرارة المتوسطة: -20 درجة مئوية ~ + 85 درجة مئوية

أقصى درجة حرارة محيطة: + 40 درجة مئوية

الارتفاع: أقل من 1000 متر، إذا كان الارتفاع أكثر من 1000 متر، حدد محرك الهضبة وفقًا لارتفاع نقطة الاستخدام، أو قم بزيادة قوة المحرك.

الرطوبة النسبية: أقل من 95%

علم المواد

غلاف المضخة: مادة قياسية من الحديد الزهر الرمادي، والحديد المطاوع الاختياري، والفولاذ المصبوب، والفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، وما إلى ذلك

المكره وحلقة الختم: مادة قياسية من الحديد الزهر الرمادي، والحديد المطاوع الاختياري، والفولاذ المصبوب، والفولاذ المقاوم للصدأ، وسبائك النحاس، والفولاذ المقاوم للصدأ المزدوج، وما إلى ذلك

عمود المضخة: مادة قياسية من الفولاذ الكربوني 45 #، متوفر في 20Cr13، الفولاذ المقاوم للصدأ، إلخ.

غلاف عمود الختم: الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ المزدوج، إلخ

شكل ختم العمود: ختم التعبئة، ختم ميكانيكي

تركيبات متعددة من المواد لتلبية مختلف ظروف العمل. يمكن تخصيص مواد خاصة حسب المتطلبات.
