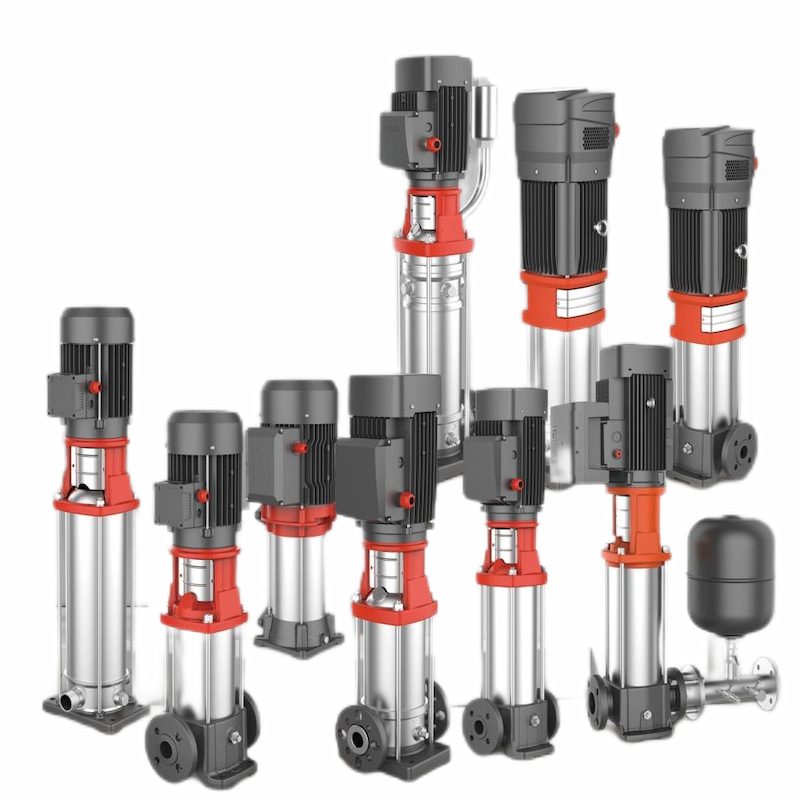

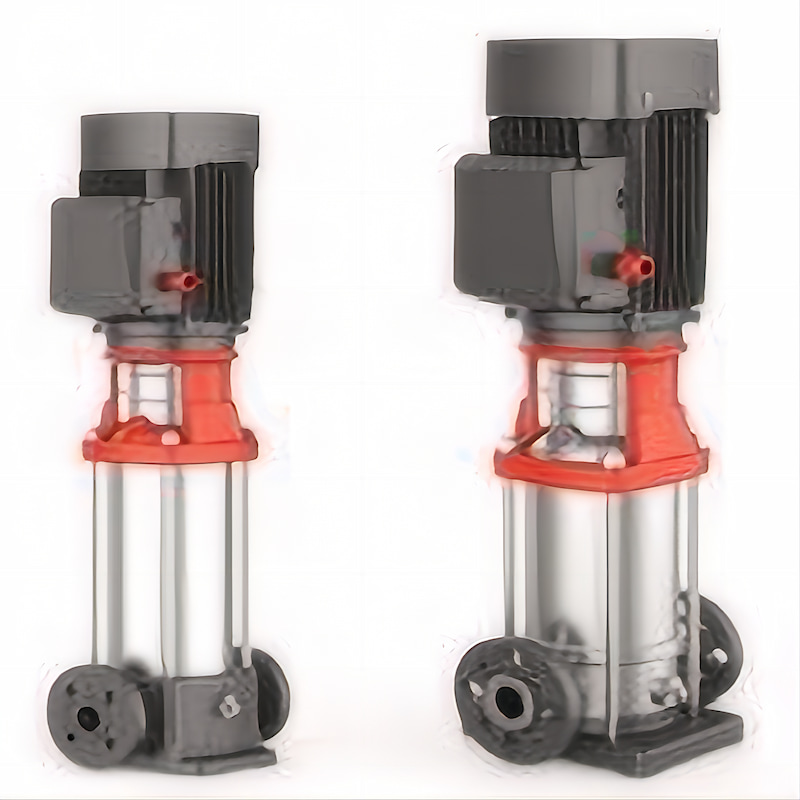

مضخة عمودية متعددة المراحل من سلسلة MV (F)

مضخة عمودية متعددة المراحل

المعايير الفنية:

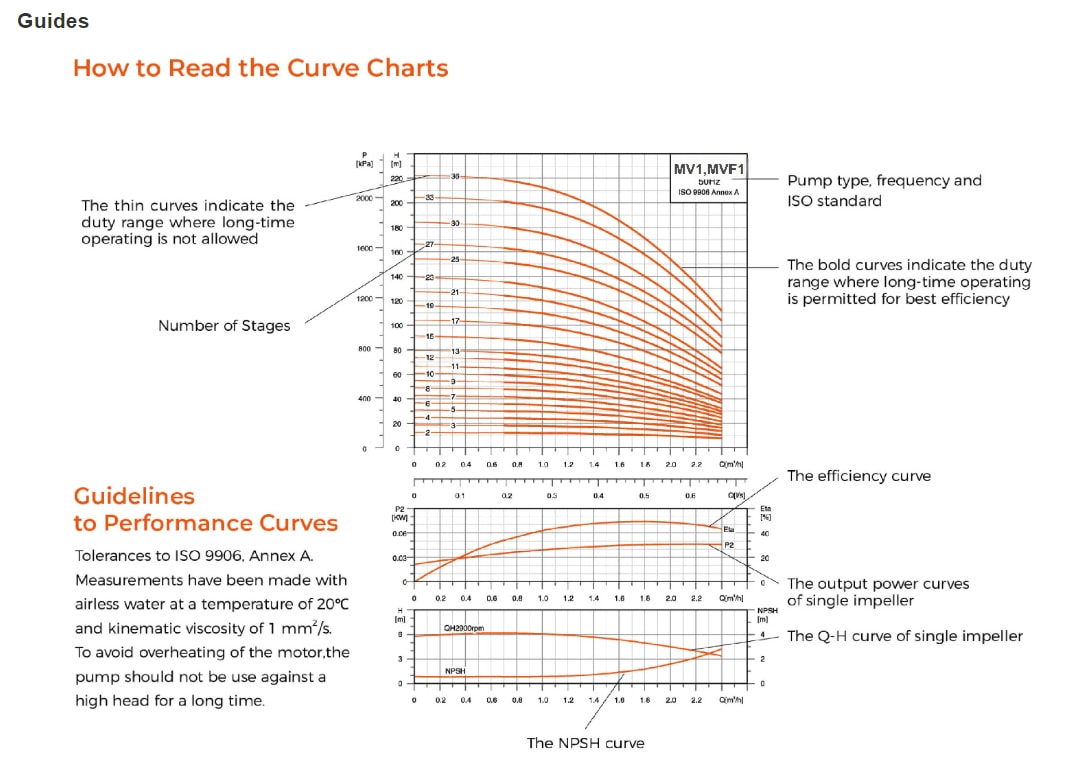

معدل التدفق، Q: الحد الأقصى 240 م³/ساعة

الرأس، ارتفاع: الحد الأقصى 320 مترًا

تطبيق المنتج

يتم استخدامه بشكل رئيسي في المجالات التالية:

إمدادات المياه: ترشيح ونقل محطة المياه، وضغط خطوط الأنابيب، وإمدادات المياه الثانوية للمباني الشاهقة

HVAC: نظام تكييف الهواء

الضغط الصناعي: نظام التنظيف والشطف، نظام تدفق المياه

المعدات الداعمة: الغلايات، والترشيح الفائق، والتناضح العكسي، والمعدات الداعمة الأخرى

نظام إطفاء الحريق

شروط التقديم

اللزوجة المنخفضة، التبخر غير القابل للاشتعال والانفجار، لا يحتوي على جزيئات صلبة وألياف سائلة، لا يمكن للسائل أن يحدث تفاعل كيميائي مع مادة المضخة، عندما تكون كثافة توصيل السائل واللزوجة أكبر من الماء، تحتاج إلى استخدام محرك عالي الطاقة.

درجة حرارة السائل: -20 درجة مئوية- + 120 درجة مئوية

قيمة الرقم الهيدروجيني للسائل: 4-10

أقصى درجة حرارة محيطة: + 40 درجة مئوية

أقصى ضغط عمل: 33 بار

أقصى ارتفاع: 1000 متر

الأجهزة الكهربائية

محرك IE 3 القياسي المبرد بالهواء والمغلق بالكامل

مستوى الحماية: IP55

درجة العزل: F

الجهد القياسي: 380 فولت / 50 هرتز

خصائص المنتج

تصميم معياري منقسم، باستخدام محرك قياسي وختم ميكانيكي متكامل، يمكن تفكيكه بشكل منفصل للصيانة، ويمكنه أيضًا توفير خدمات مخصصة

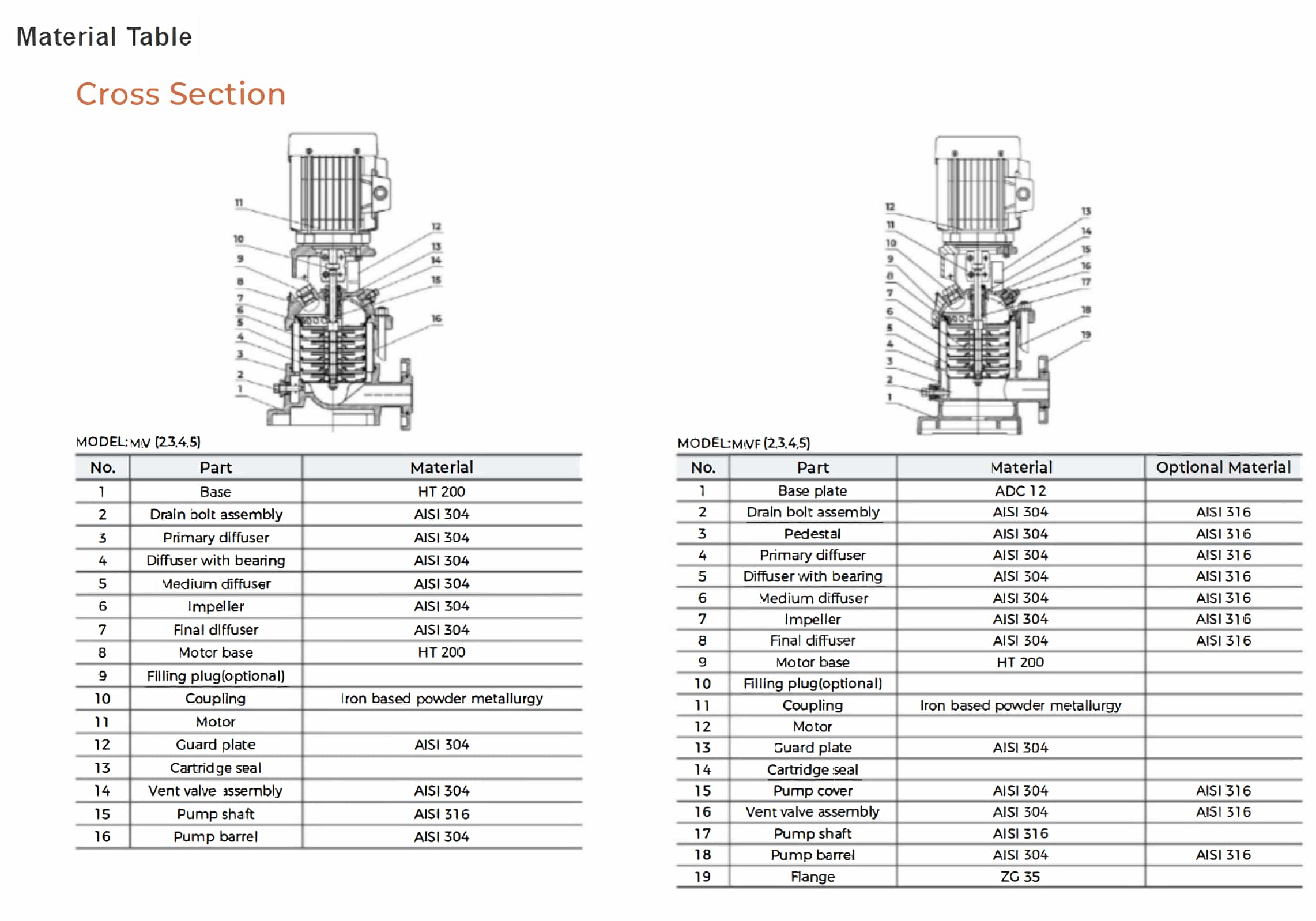

القاعدة وغطاء المضخة متوفران من الحديد الزهر والفولاذ المقاوم للصدأ، أما باقي أجزاء المياه فهي مصنوعة من الفولاذ المقاوم للصدأ

دافع لحام ختم من الفولاذ المقاوم للصدأ، دليل السوائل، وزن المنتج خفيف

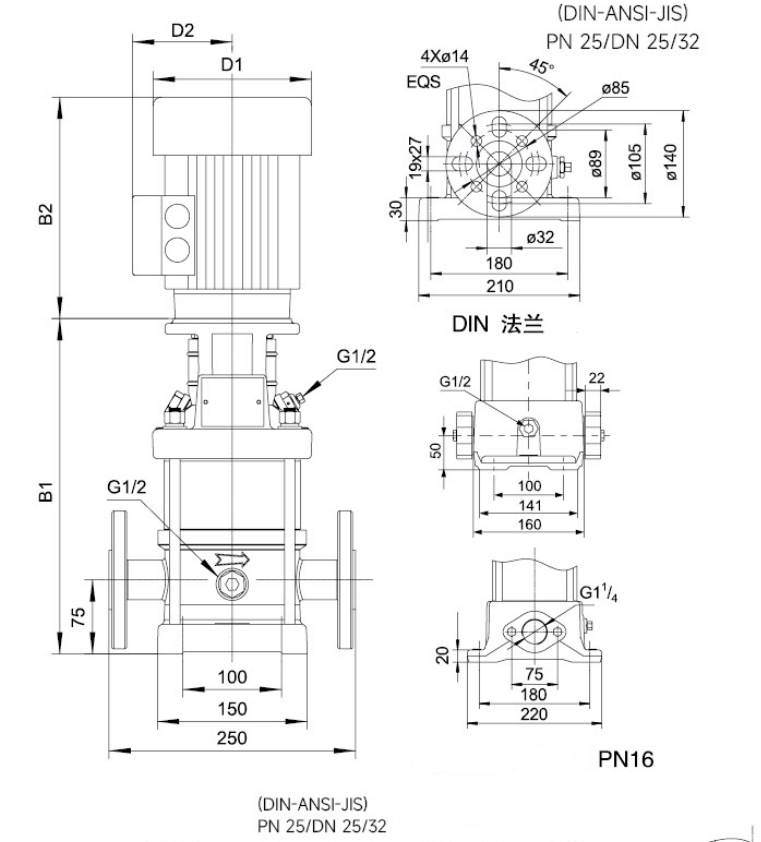

يمكن إجراء توصيلات مختلفة (شفة قياسية، شفة بيضاوية، خيط)

نموذج هيدروليكي عالي الكفاءة، موفر للطاقة في المنتج، منخفض الضوضاء، يلبي معايير شهادة توفير الطاقة CQC

عملية الطلاء الكهربائي لأجزاء الصب، ومنع الصدأ ومقاومة التآكل

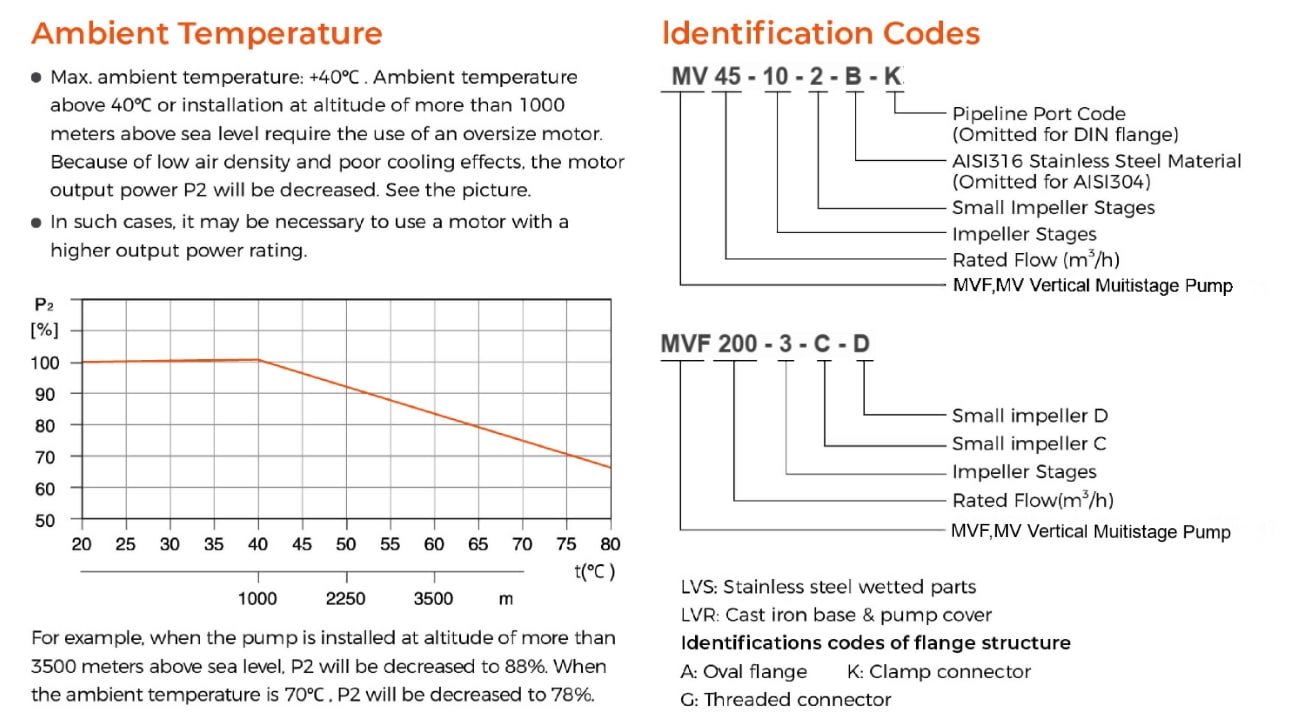

تأثير درجة الحرارة المحيطة

عندما تكون أعلى درجة حرارة محيطة للمحرك + 40 درجة مئوية، أو أكثر من 40 درجة مئوية أو مثبتة فوق ارتفاع 1000 متر، فإن تأثير التبريد المنخفض للمحرك ليس جيدًا، وستنخفض طاقة الخرج المقدرة (P2) للمحرك، كما هو موضح في الشكل، وبالتالي هناك حاجة إلى استخدام المحرك بقوة خرج أعلى.
