هي مضخة أفقية متعددة المراحل عالية الضغط بقدرة 55 كيلوواط. وبناءً على طلب العميل، تم تخصيص جسم المضخة باللون الأزرق.

زار عميلنا الرواندي مصنعنا قبل الشحن لتفقد المرافق ومشاهدة عملية اختبار المضخة. وقد أبدى رضاه التام عن عملية تصنيع المضخة، وشهد عملية الاختبار كاملة، مؤكداً أن مواصفات المضخة تلبي متطلباته بالكامل.

مقدمة عن المضخة الطاردة المركزية الأفقية متعددة المراحل من سلسلة D

ملخص

هذه السلسلة من المضخات هي مضخات شبه أفقية، متعددة المراحل، أحادية الشفط، و الطرد المركزيتستخدم هذه المضخة وحدة هيدروليكية موصى بها من قبل الدولة. تتميز بالكفاءة والموثوقية والمتانة، مع مستوى ضوضاء منخفض، وسهولة الصيانة، ونطاق استخدام واسع.

تُستخدم مضختنا لنقل السوائل الخالية من المواد الصلبة أو الجزيئات أو أي مواد عالقة أخرى، كالماء على سبيل المثال. أما السوائل الزيتية أو المسببة للتآكل أو التي تحتوي على مواد صلبة، فيمكن ضخها عن طريق تعديل المواد، أو استخدام طرق منع التسرب، أو إضافة نظام تبريد.

يجب ألا يتجاوز الحد الأقصى لضغط المدخل 0.6 ميجا باسكال.



ينطبق النوع D:



يُستخدم لنقل المياه الخالية من الجسيمات الصلبة والتي تقل درجة حرارتها عن 80 درجة مئوية، أو السوائل ذات الخصائص الفيزيائية والكيميائية المماثلة. وهو مناسب لإمدادات المياه والصرف الصحي في المناجم والمطاحن والمدن.





نطاق الأداء:



قطر مدخل ومخرج المضخة: 40-300 مم

السعة Q: 3.75-850 م³/ساعة
ارتفاع الرأس: 19-816 مترًا



ميزات المنتج

يُعدّ وضع مدخل الشفط أفقيًا ومخرج التفريغ رأسيًا من الخصائص المميزة للمضخات الأفقية أحادية الشفط متعددة المراحل. وترتبط أجزاء الشفط والوسط والتفريغ بواسطة براغي. ويشغل رأس المضخة مراحلها.

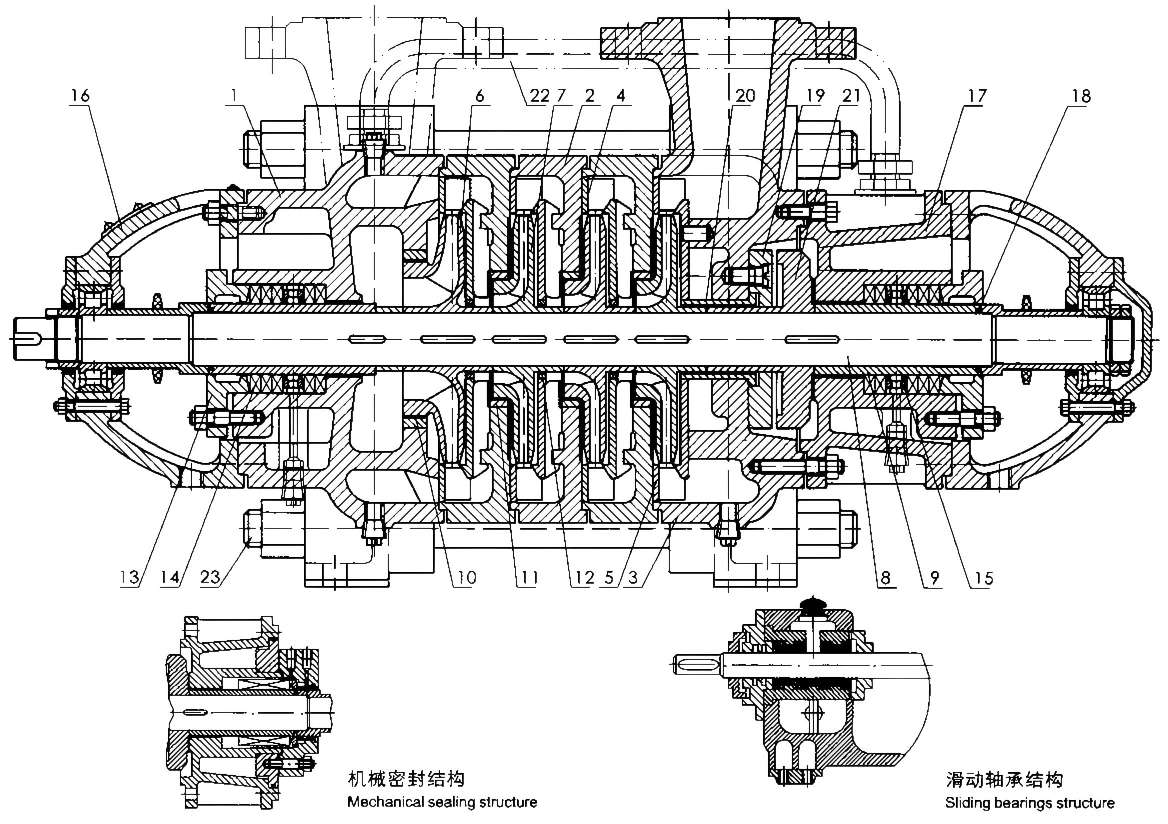

مخطط هيكلي









1 قطعة / غلاف الشفط	2 مرحلة / غلاف المرحلة	3 出水段 / غلاف التفريغ	4 خطوات / دوارات التوجيه	5 末导叶 / نهاية دوارات التوجيه	6 أعمدة / المكره في المرحلة الأمامية
7 أيام / المكره	8 轴 / رمح	9 بوصة / كم رمح	10 حلقات / حلقات إغلاق للمرحلة الأمامية	11 密封环 / حلقات الختم	12 قطعة / دليل الأكمام ريشة
13 填料压盖 / غطاء الغدة	14 填料 / تعبئة الغدة	15 填料环 / قفص الختم	16 بوصة / مكونات المحمل	17 尾盖 / نهاية الغدة	18 يا 形密封圈 / يا الدائري
19 平衡环 / حلقة التوازن	20 平衡套 / كم التوازن	21 平衡盘 / قرص الموازنة	22 平衡管部件 / أجزاء أنبوب التوازن	23 拉紧螺栓 / ربط الترباس

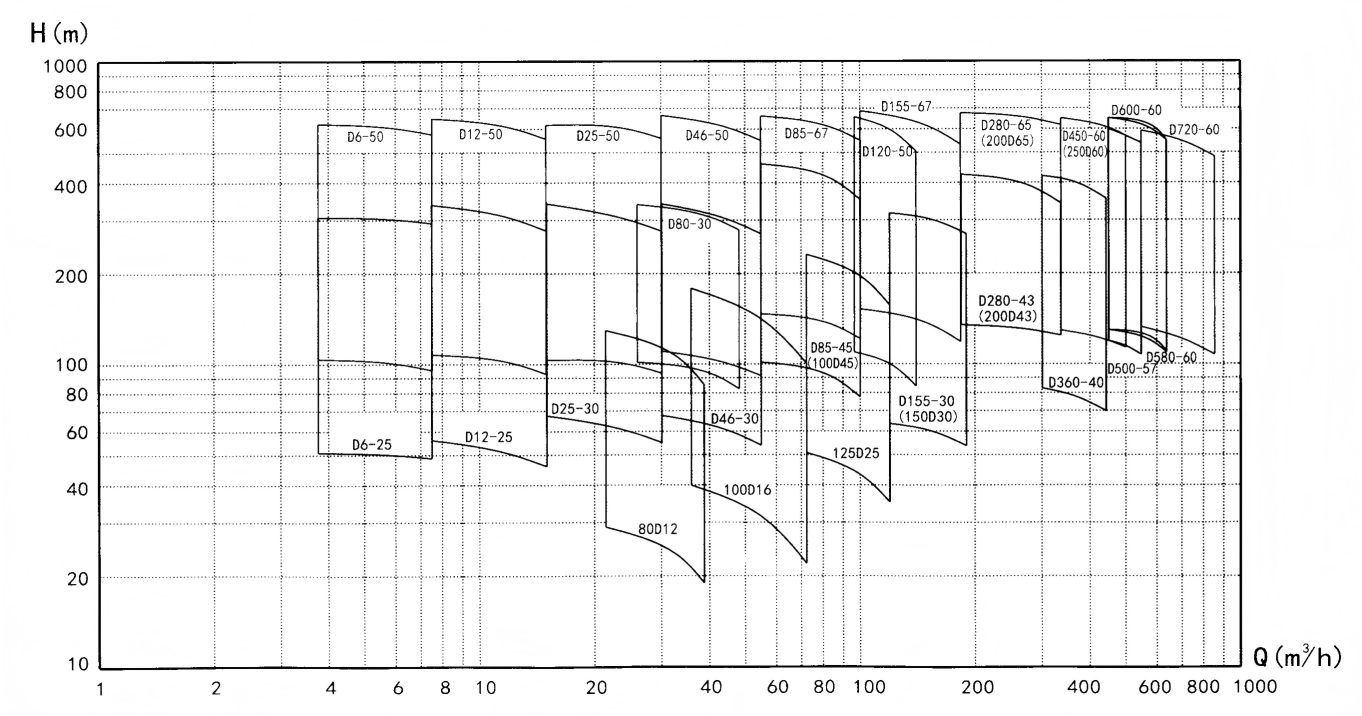

طيف النوع







منحنى الأداء

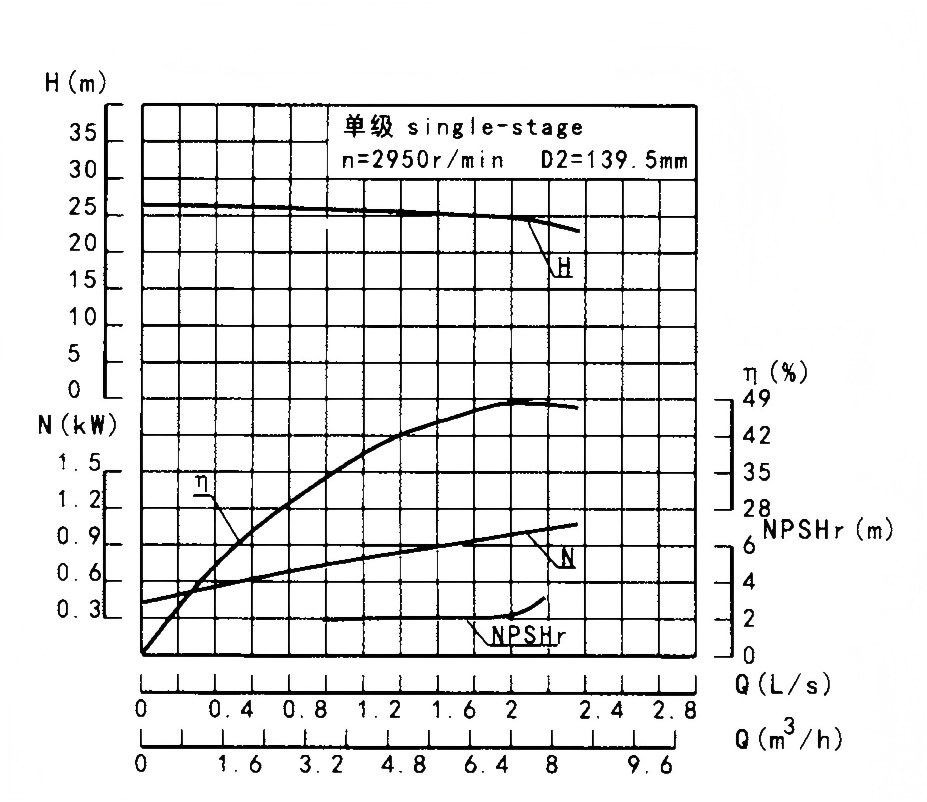

D 6-25x (2~12)

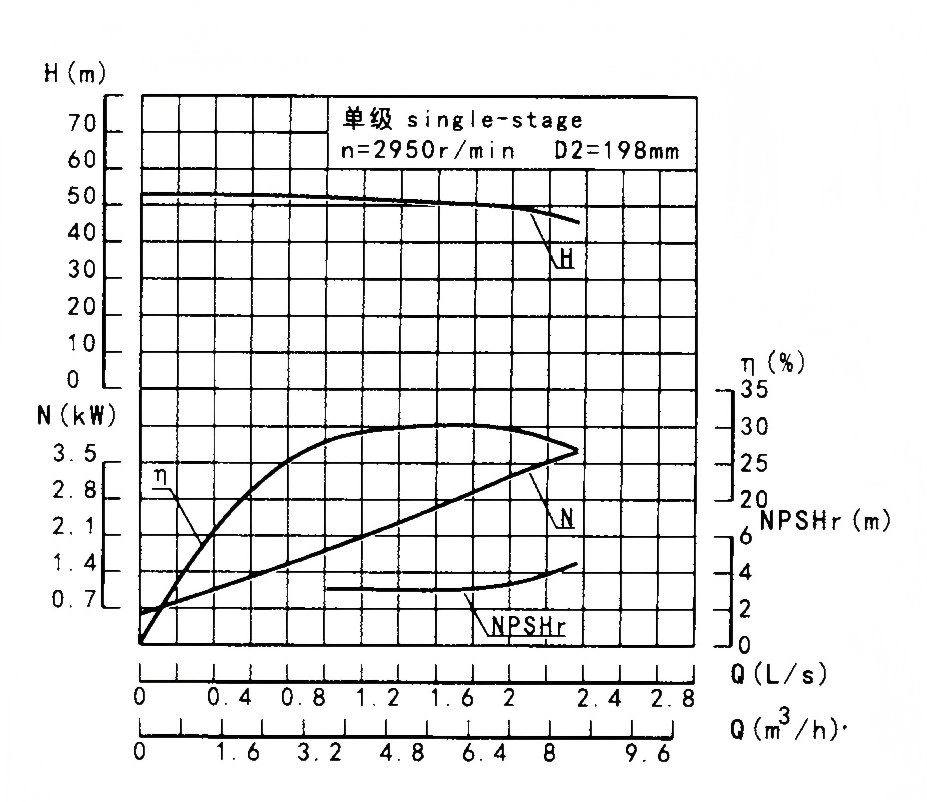

D 6-50 x (2~14)

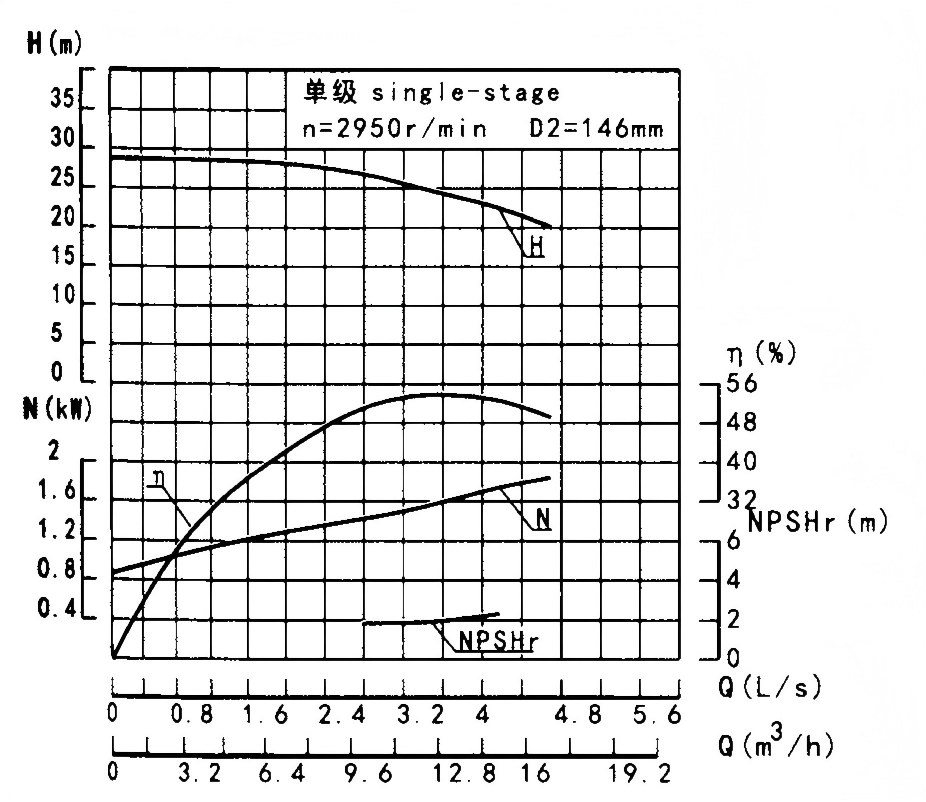

D 12 - 25 x (2~12)
