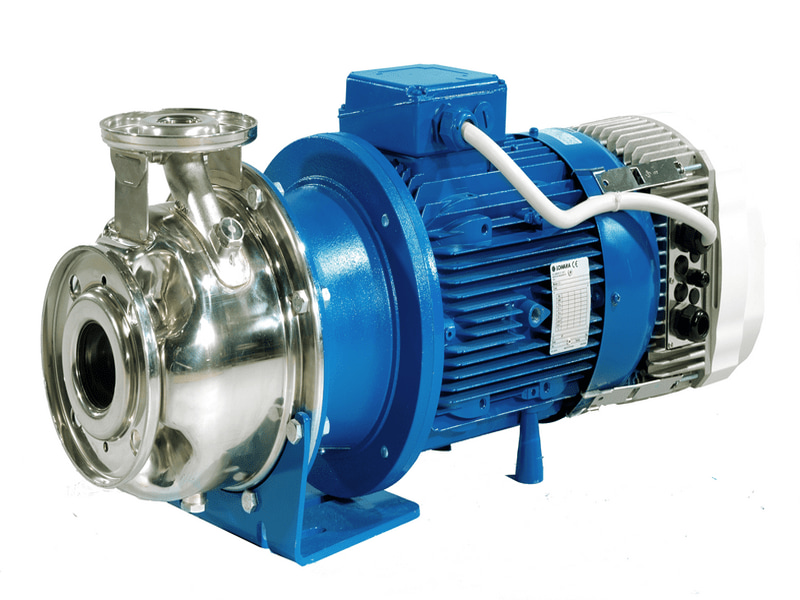

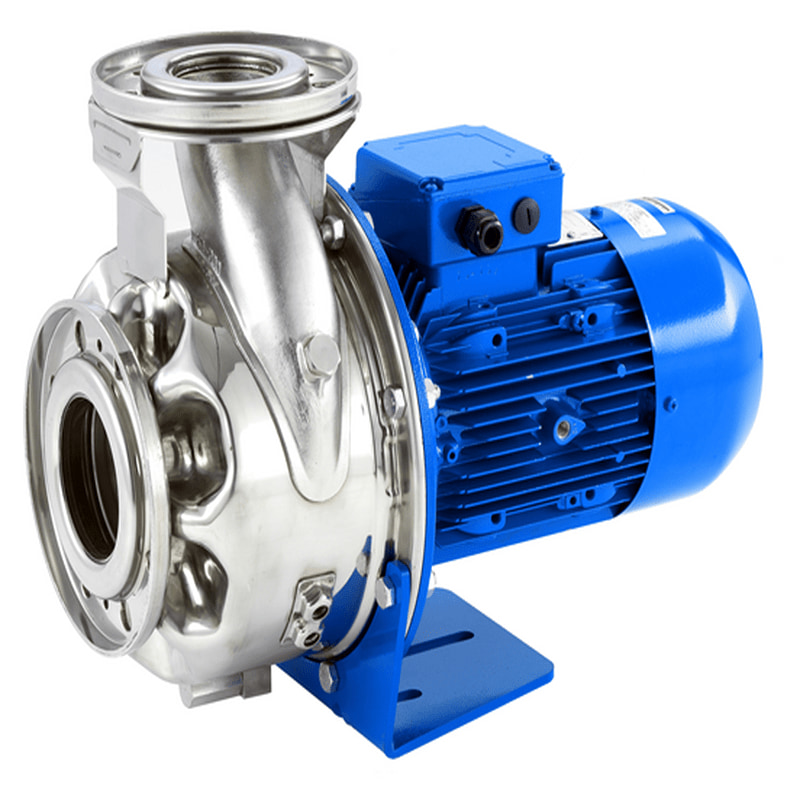

مضخة شفط طرفية أفقية من الفولاذ المقاوم للصدأ من سلسلة Xylem Lowara SHS
SHS مصنوع بالكامل من الفولاذ المقاوم للصدأ AISI316 وهو مناسب لمعالجة المياه والسوائل غير العدوانية أو العدوانية بشكل معتدل.
نموذج :
SHS 25-160عيار مستورد (DN) :
50عيار التصدير (DN) :
25التدفق المقدر (م³/ساعة) :
20الرأس المقدر (م) :
18سرعة المحرك (دورة في الدقيقة) :
2900قوة المحرك (كيلوواط) :
2.2مادة :
316Lمضخة شفط نهائية أفقية من الفولاذ المقاوم للصدأ
المعلمة الفنية

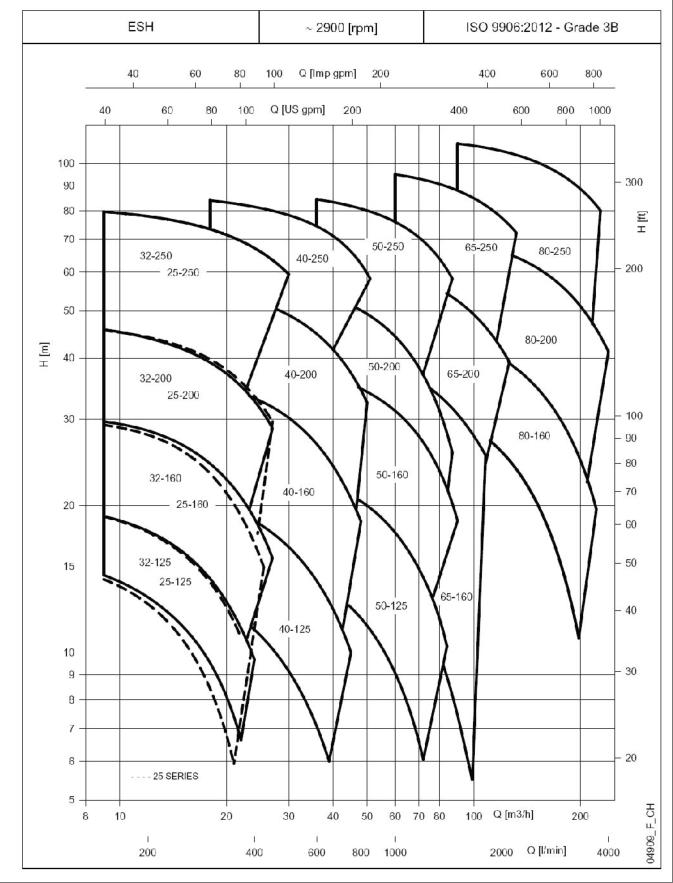

الحد الأقصى للإزاحة: نطاق 2 قطب يصل إلى 240 م3/ساعة.
نطاق 4 أقطاب يصل إلى 144 متر مكعب/ساعة
الحد الأقصى للرفع: نطاق 2 قطب يصل إلى 110 متر.
الحد الأقصى لمدى 4 أقطاب هو 27 مترًا.

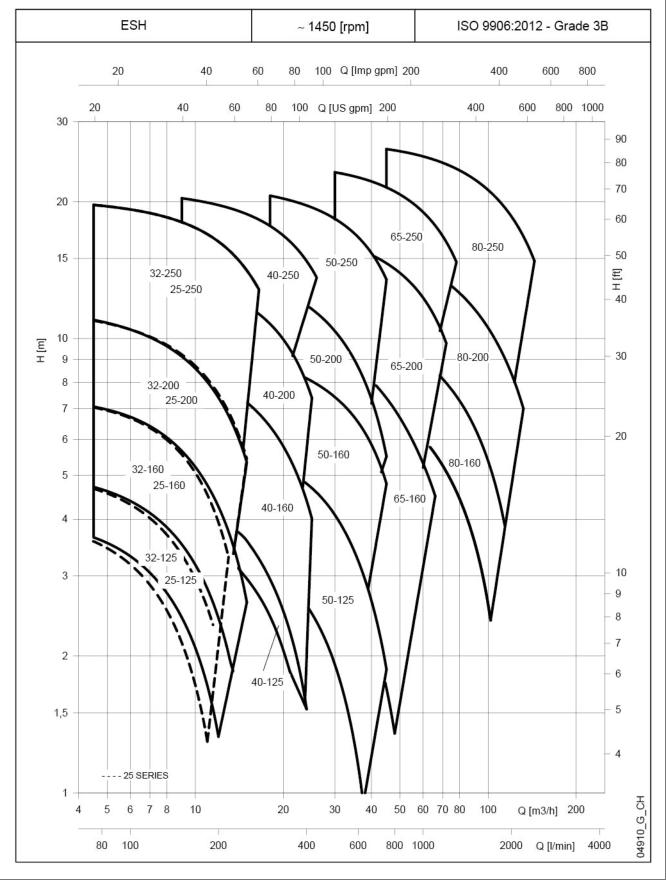

يتوافق الأداء الهيدروليكي مع ISO 9906: 2012 الفئة 3B.
نطاق درجة حرارة السائل:
النوع القياسي (مع غسالة FKM*)
من -10 درجة مئوية إلى +120 درجة مئوية
يتم توفير النموذج عند الطلب (مع حشية EPDM)
-30 درجة مئوية إلى +120 درجة مئوية.
أقصى ضغط العمل:
12 بار عند 50 درجة مئوية و10 بار عند 120 درجة مئوية

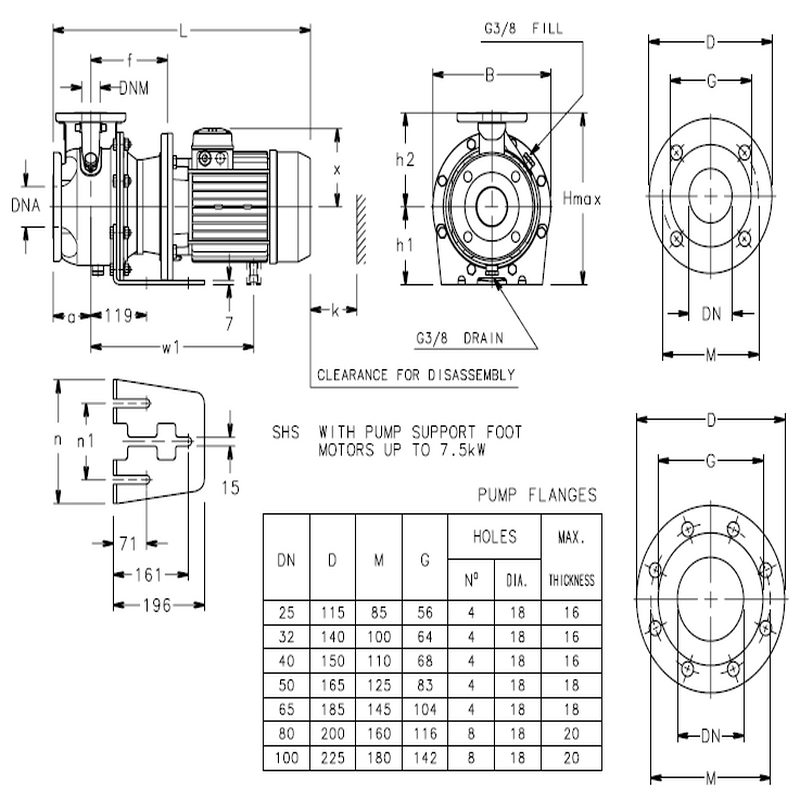

أبعاد التوصيل مطابقة للمعيار EN 733 (باستثناء طراز ESH 25).
إلاستومر: FPM (ISO الأصلي)، FKM (ASTM وISO الجديد)
نظرة عامة على المنتج
SHS مصنوع بالكامل من الفولاذ المقاوم للصدأ AISI316 وهو مناسب لمعالجة المياه والسوائل غير العدوانية أو العدوانية بشكل معتدل.
هذه المضخة مُجهزة بمانع تسرب ميكانيكي قابل للتبديل ومحرك عالي الكفاءة من فئة IE3. تصميم سحب للخلف (يمكن سحب المكره والحامل والمحرك للخارج دون قطع جسم المضخة أو خط الأنابيب).

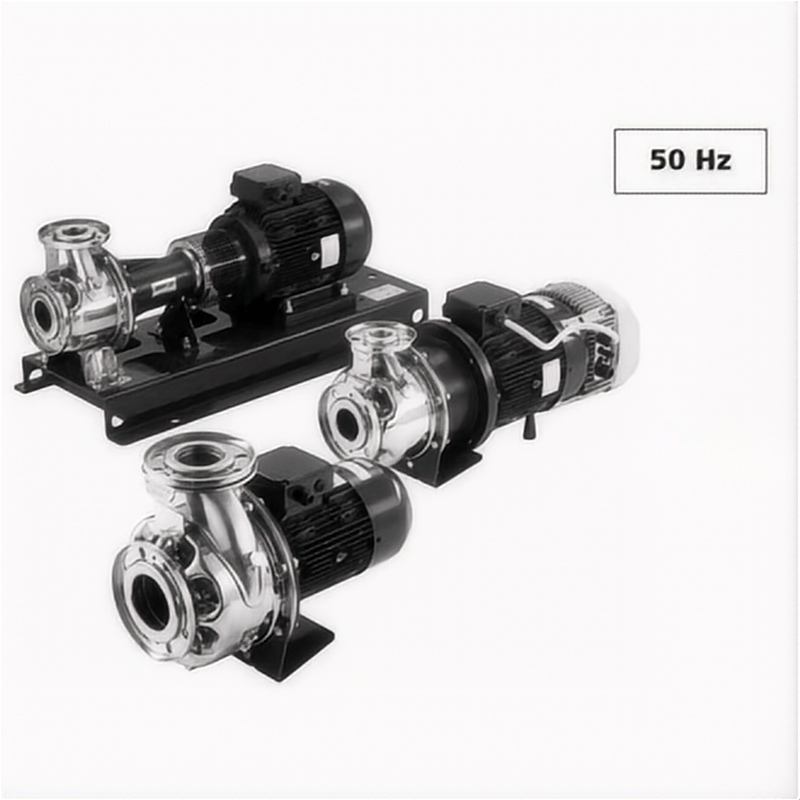

تحتوي مضخات سلسلة SHS على الهياكل التالية:

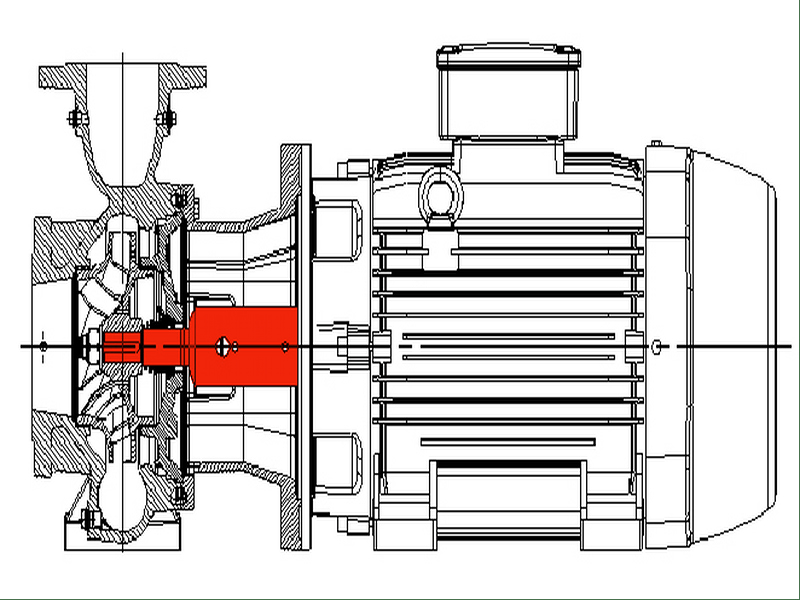

المحور القصير
وصلة صلبة، مع قوس ومحول و
يتم ربط الوصلة الصلبة بعمود تمديد المحرك القياسي.
المعايير الفنية للمحرك
قفص السنجاب، هيكل مغلق بالكامل مع مروحة تبريد (TEFC)
نطاق ثنائي القطب وأربعة أقطاب
مستوى حماية المحرك هو IP55 (EN 60034-5).
درجة حماية المضخة الكهربائية هي IPX5 (EN 60529).
يتوافق الأداء مع EN 60034-1.
فئة كفاءة IE3 (ثلاثية الطور 0.75 إلى 37 كيلو واط)
فئة العزل 155(F)
الجهد القياسي:
3x220/380 فولت 50 هرتز عندما تكون الطاقة أقل من أو تساوي 3 كيلو وات.
3× 380/660 فولت 50 هرتز عندما تكون الطاقة أكبر من 3 كيلو وات.
أقصى درجة حرارة محيطة: 40 درجة مئوية
علق
قم بالتدوير عكس اتجاه عقارب الساعة عند النظر إلى جانب الشفط للمضخة.
لا تتضمن المضخة شفة المؤخرة.
سمة مميزة
منافذ التفريغ DN25 إلى DN80.
نطاق الأداء واسع، مع أقصى رفع يبلغ 110 م وأقصى تدفق يبلغ 240 م / ساعة.
الضغط المقدر هو 12 بار.
نطاق درجة حرارة السائل المضخ واسع: من -30 درجة مئوية إلى +120 درجة مئوية
هناك العديد من المواد التي يمكن الاختيار من بينها للعديد من أنواع السوائل المضخوخة المختلفة.
نطاق واسع من الجهد.
محرك IE3 عالي الأداء.
يمكن تشغيل برنامج التشغيل HYDROVAR الاختياري بسرعة متغيرة.
يستخدم
تكييف الهواء والتدفئة
نقل السوائل في أنظمة التدفئة وتكييف الهواء.
نقل السوائل في نظام التهوية.
سائل تآكلي قليلاً أو نقل السوائل البيئية.
توفير المياه
تعزيز المباني التجارية.
نظام الري.
توصيل مياه الدفيئة.
تطبيقات OEM المختلفة
النوع الأفقي، باستخدام اقتران ممتد، حلزوني مقسم شعاعي أحادي المرحلة (حجم المضخة أكبر من 125 يعتمد تصميمًا ثنائي المرحلة) يعتمد تصميم الضخ الخلفي، مع غلاف عمود قابل للاستبدال / غلاف حماية العمود وحلقة مانعة للتسرب لجسم المضخة قابلة للاستبدال، والتصميم يتوافق مع ATEX؛
اقرأ المزيد

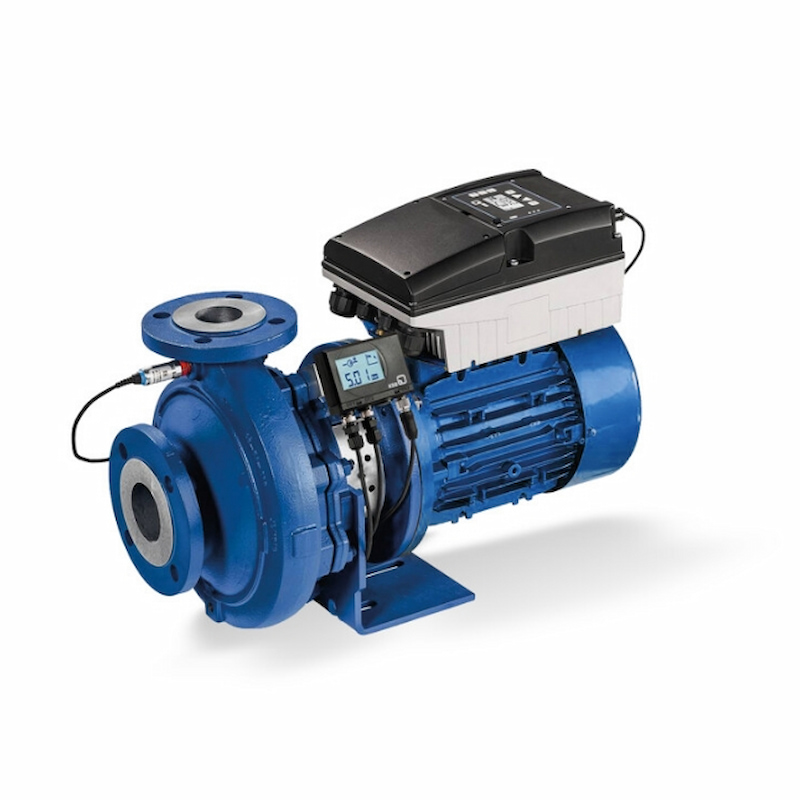

نظرة عامة على المنتجحلزوني شعاعي منقسم أحادي المرحلة متصل مباشرة بآلة واحدة، الطاقة المقدرة تتوافق مع معيار EN 733، مع غلاف عمود قابل للاستبدال وحلقة مانعة للتسرب لجسم المضخة، والتصميم يتوافق مع ATEX
اقرأ المزيد

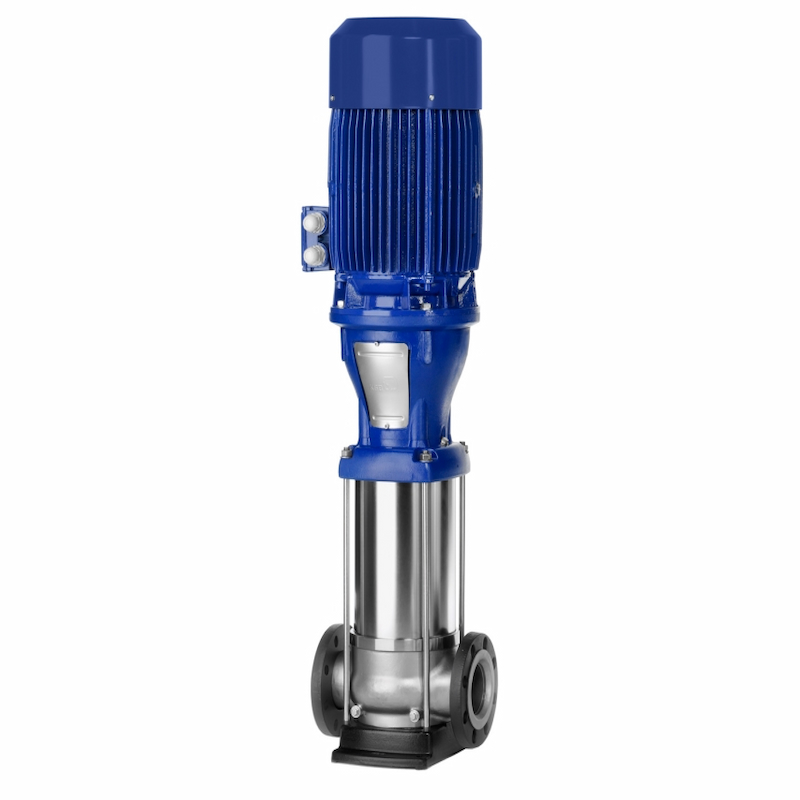

مضخة طرد مركزي متعددة المراحل عالية الضغط مثبتة رأسياً بتصميم مقطع عرضي حلقي مزودة بفوهات شفط وفوهات (تصميم خط أنابيب) بنفس القطر الاسمي والمواضع المصممة نسبيًا، والتي يتم توصيلها بشكل مباشر ومصممة وفقًا لـ ATEX؛
اقرأ المزيد

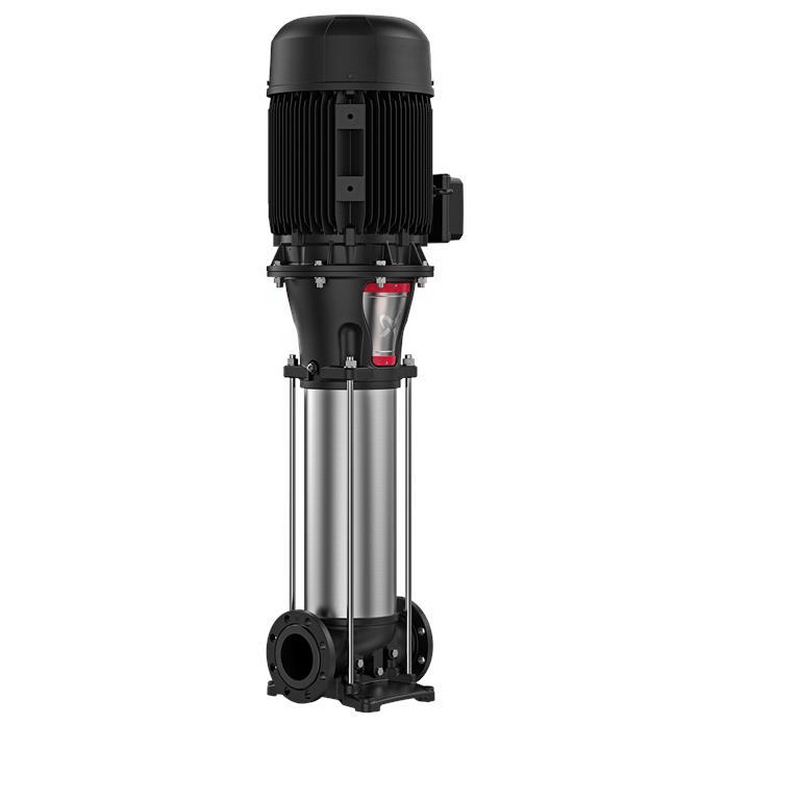

مضخات CR وCRE هي مضخات طرد مركزي عمودية متعددة المراحل غير ذاتية التحضير.
اقرأ المزيد

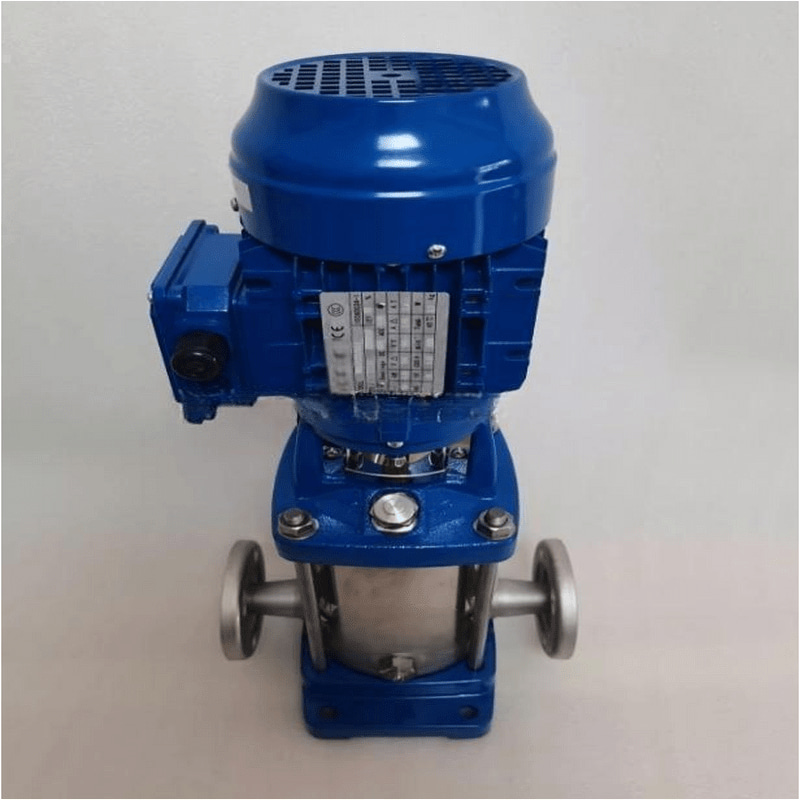

يمكن استبدال الختم الميكانيكي القياسي دون إزالة المحرك من المضخة (لـ 10، 15، 22، 33، 46، 66، 92، 125SV)
اقرأ المزيد
SHS مصنوع بالكامل من الفولاذ المقاوم للصدأ AISI316 وهو مناسب لمعالجة المياه والسوائل غير العدوانية أو العدوانية بشكل معتدل.
اقرأ المزيد

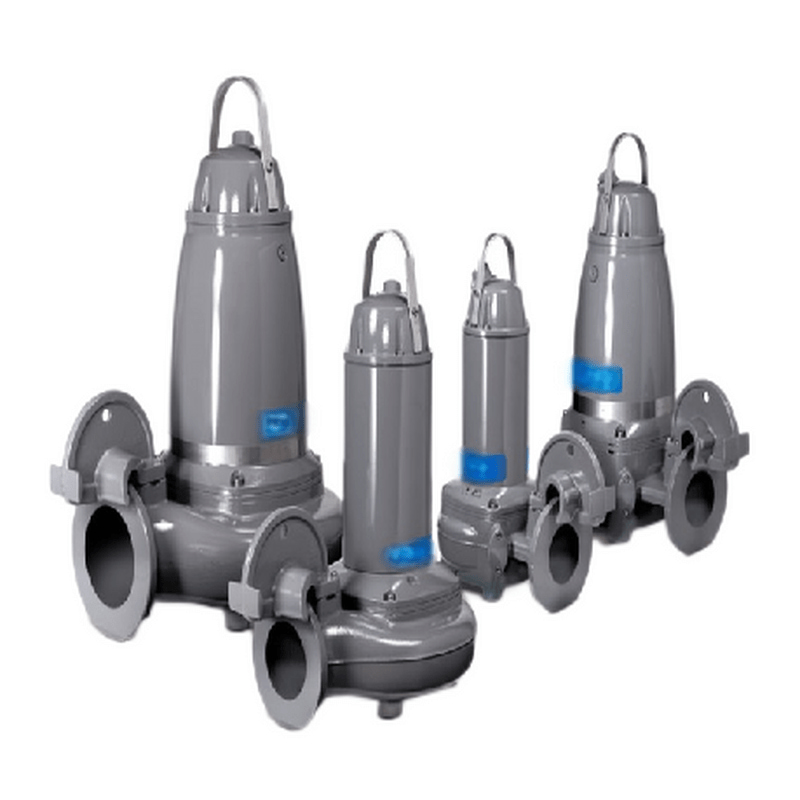

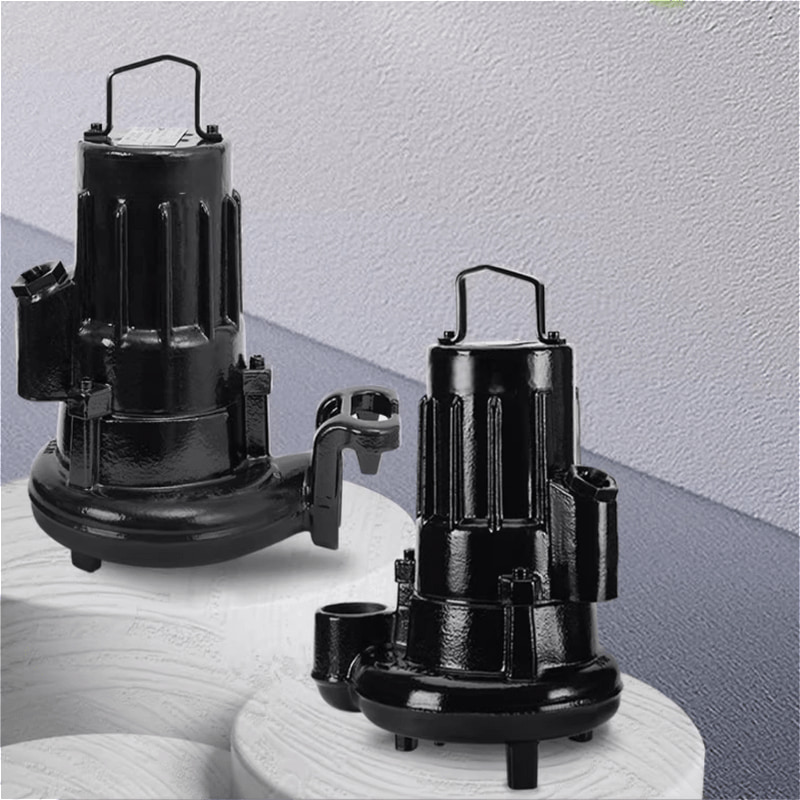

توفر مجموعة منتجات سلسلة Steady Flygt 1300 فعالية كبيرة من حيث التكلفة وتضمن التشغيل السلس والفعال في أي سيناريوهات تطبيق.
