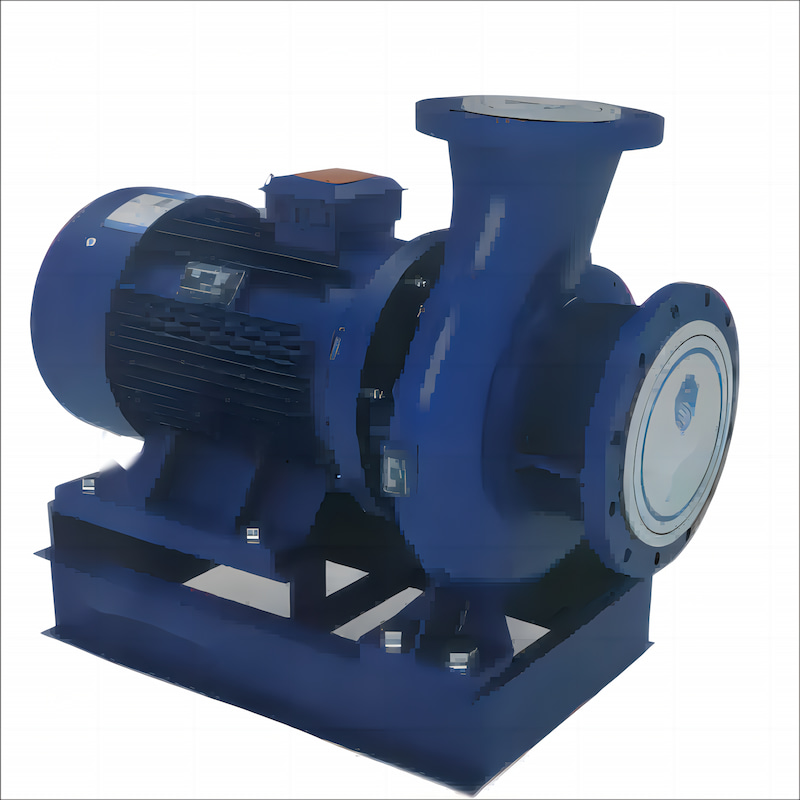

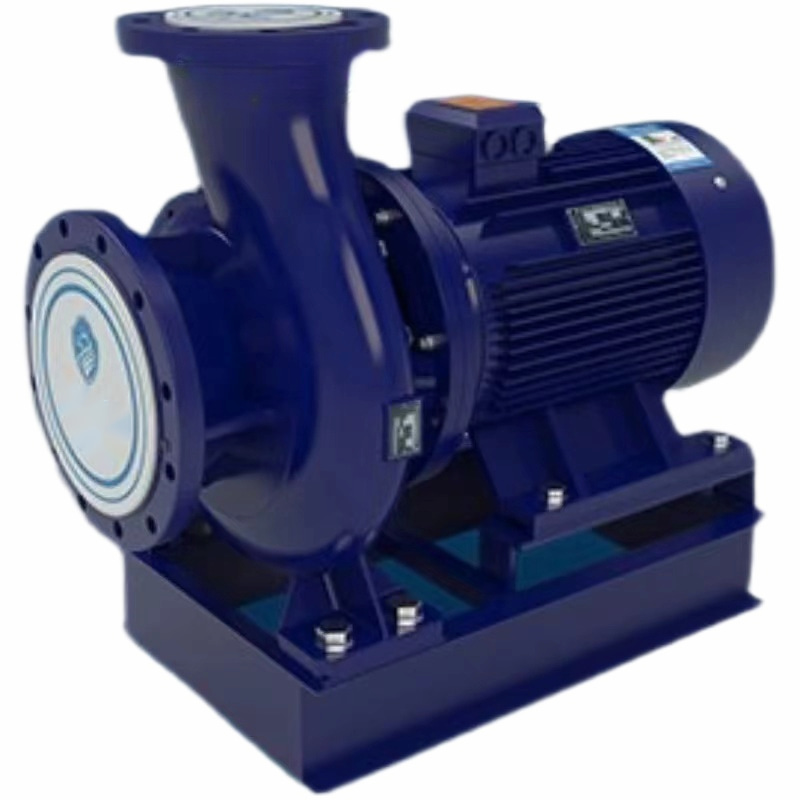

مضخة طرد مركزي أفقية مدمجة ذات هيكل صيني من طراز ISH وISHP

مضخة طرد مركزي أفقية

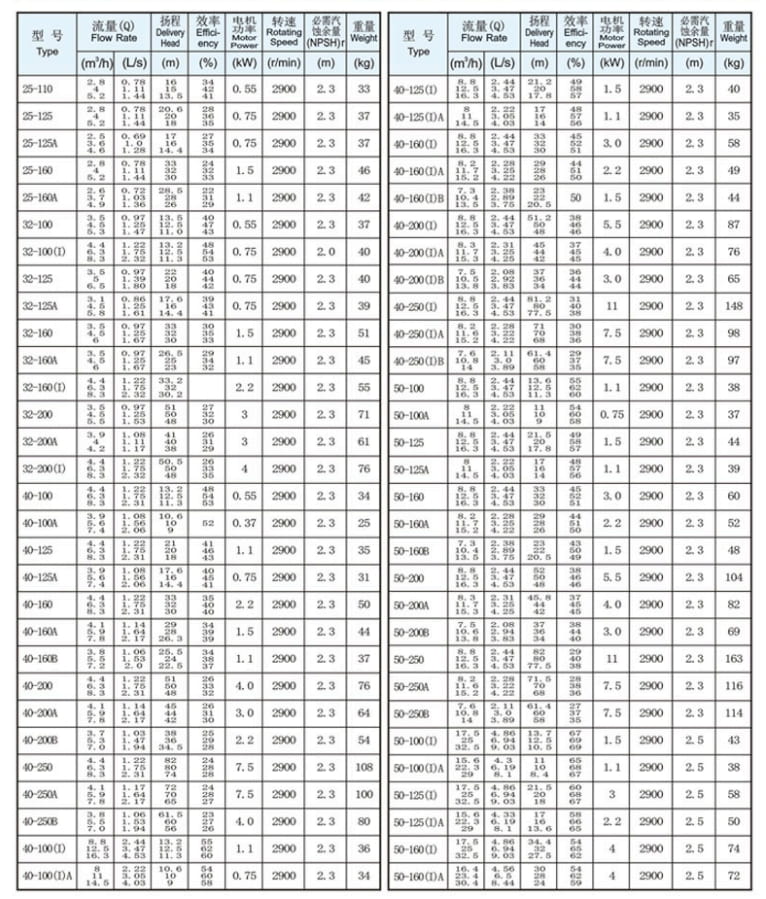

المعايير الفنية:

التدفق، Q: الحد الأقصى 1450 متر مكعب/ساعة

الرأس، ارتفاع: الحد الأقصى 156 مترًا

درجة الحرارة المتوسطة: -20 درجة مئوية - 120 درجة مئوية

ضغط النظام: الحد الأقصى 16 بار

ملخص

صُممت مضخات الطرد المركزي الأفقية من سلسلتي ISH وISHP على النحو الأمثل باستخدام نماذج هيدروليكية محلية متطورة، وتستند إلى معايير أداء مضخات الطرد المركزي IS وIR، ومعيار ISO2858. وهي تُمثل جيلًا جديدًا من المضخات الأفقية عالية الكفاءة والموفرة للطاقة.

الاستخدام

تُستخدم مضخات الطرد المركزي الأفقية ISH لمعالجة المياه النظيفة والسوائل المشابهة للماء في خصائصها الفيزيائية والكيميائية. وهي قابلة للتطبيق في إمدادات المياه والصرف الصحي الصناعية والمدنية، وإمدادات المياه المضغوطة في المباني الشاهقة، والسفن، وري الحدائق، وضغط إطفاء الحرائق، والنقل لمسافات بعيدة، والتدفئة والتهوية وتدوير التبريد، والحمامات للضغط الدوري للمياه الباردة والساخنة، وغيرها من المعدات. درجة حرارة وسط التشغيل لا تتجاوز 85 درجة مئوية.

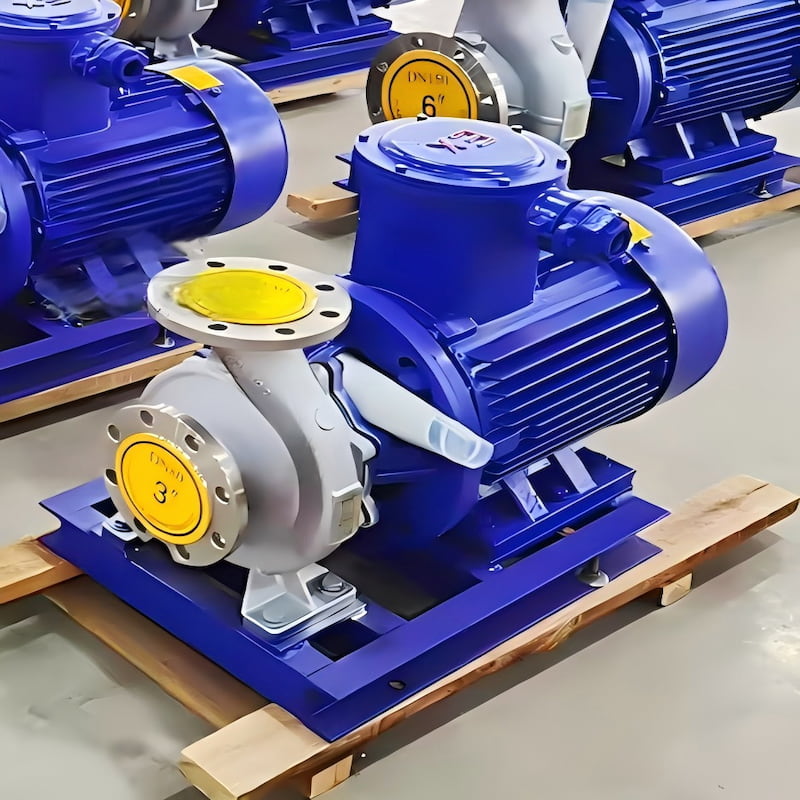

تُستخدم مضخات الطرد المركزي الكيميائية الأفقية ISHP في التعامل مع السوائل المسببة للتآكل في صناعات البترول والكيميائيات والمعادن والطاقة الكهربائية وصناعة الورق والمواد الغذائية والأدوية والألياف الاصطناعية وما إلى ذلك. درجة حرارة الخدمة -20 ~ 105 درجة مئوية.

سمات

١. هيكل مدمج. هيكل أفقي، تكامل بين المحرك والمضخة. مظهر جذاب ومساحة عمل أقل. مقارنةً بالمضخات الأفقية التقليدية، يوفر هذا النظام مساحة عمل بنسبة ٣٠٪. عند استخدام محرك خارجي IP54، يمكن استخدامه في الهواء الطلق دون الحاجة إلى غرفة مضخة.

٢. تشغيل سلس، ضوضاء منخفضة، وتركيز عالٍ للمكونات. اقتران المحرك والمضخة بشكل وثيق يُبسط الهيكل الوسيط ويزيد من ثبات التشغيل. المكره مزود بتوازن ديناميكي وثابت ممتاز لضمان عدم الاهتزاز وانخفاض مستوى الضوضاء أثناء التشغيل، مما يُطيل عمر المحامل ويُحسّن ظروف التشغيل.

3. استخدام ختم ميكانيكي عالي الجودة لختم العمود وحلقات الختم الدوارة والثابتة المصنوعة من سبيكة صلبة لتحقيق مقاومة التآكل وإحكام التسرب وعمر خدمة طويل.

4. استخدام نموذج هيدروليكي متطور لتحقيق الكفاءة العالية والأداء السليم.

٥. هيكل مميز. جسم المضخة مزود بفتحة تصريف مياه في الجزء السفلي، وحواف مدخل ومخرج مزودة بصنبور ضغط، مما يضمن التشغيل والصيانة بشكل طبيعي.

6. تحتوي هذه السلسلة من المضخات على مداخل أفقية ومخارج رأسية لأعلى لتسهيل ترتيب خطوط الأنابيب.

ظروف العمل

1. الحد الأقصى لضغط العمل لنظام المضخة هو 1.6 ميجا باسكال. أي ضغط شفط المضخة + رأس توصيل المضخة ≤ 1.6 ميجا باسكال. (للحصول على ضغط عمل لنظام المضخة أكبر من 1.6 ميجا باسكال يجب تحديده بشكل منفصل عند تقديم الطلب لراحتنا لاستخدام الفولاذ المصبوب للأجزاء المبللة وأجزاء التوصيل في الإنتاج).

٢. يجب أن يكون الوسط المراد التعامل معه ماءً نظيفًا أو سوائل أخرى مشابهة للماء في خواصها الفيزيائية والكيميائية. (للتعامل مع وسط يحمل جزيئات صغيرة، يُرجى تحديد ذلك عند تقديم الطلب لتسهيل استخدام مانع تسرب ميكانيكي مقاوم للتآكل).

3. درجة الحرارة المحيطة لا تتجاوز 40 درجة مئوية، والارتفاع فوق مستوى سطح البحر لا يتجاوز 1000 متر، والرطوبة النسبية لا تتجاوز 95٪.
