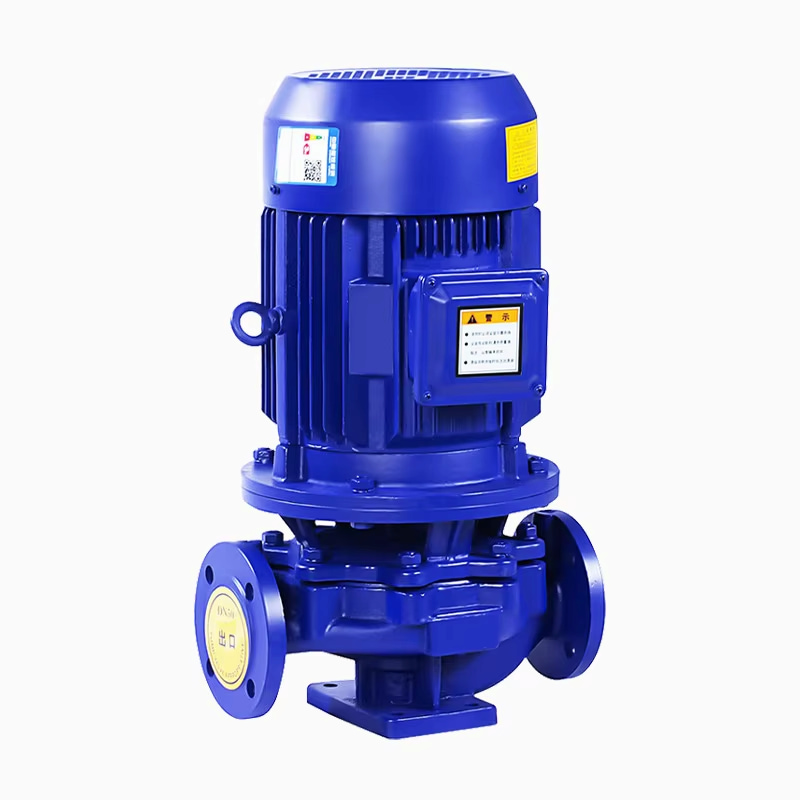

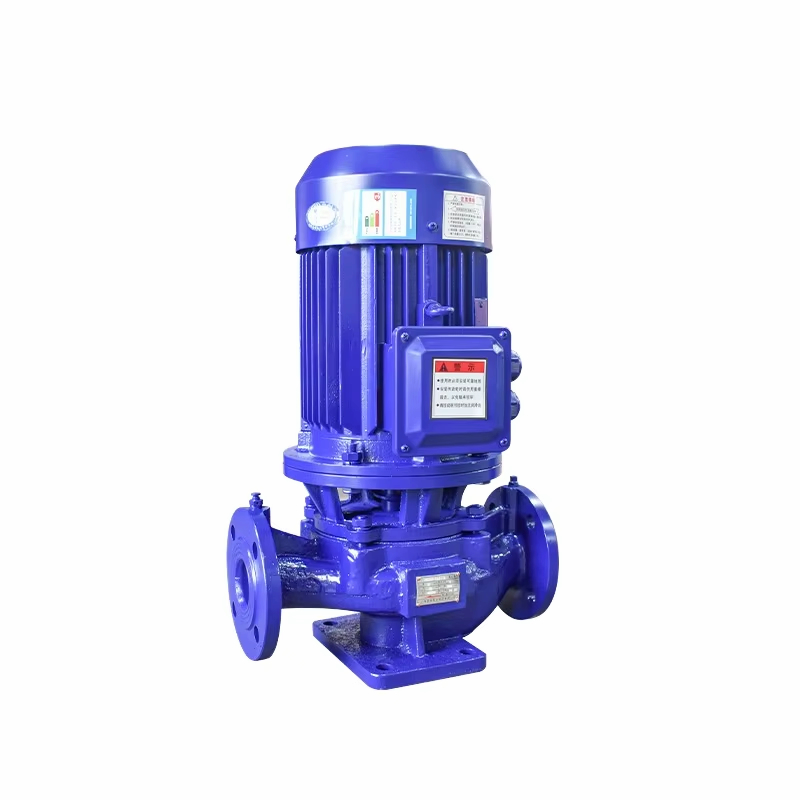

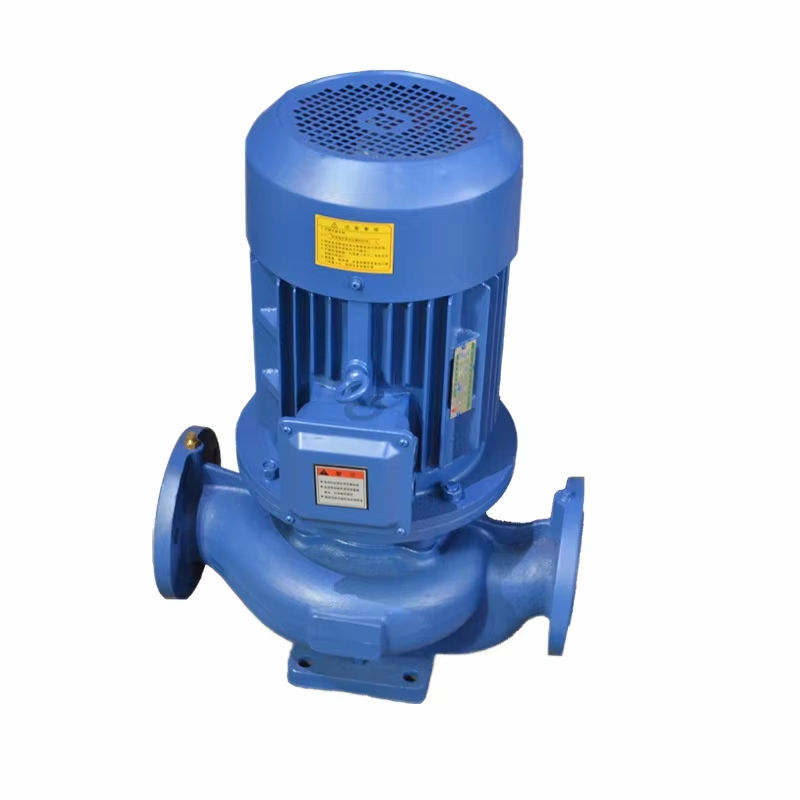

مضخة طرد مركزي كيميائية عمودية من سلسلة ISV، صُنعت في الصين

مضخة خط الأنابيب الطاردة المركزية العمودية

المعايير الفنية:

التدفق، س: الحد الأقصى 1500 متر مكعب/ساعة

الرأس، ارتفاع: الحد الأقصى 162 مترًا

درجة الحرارة المتوسطة: -20 درجة مئوية - 240 درجة مئوية

ضغط النظام: الحد الأقصى 16 بار

ملخص

صُممت مضخات الطرد المركزي أحادية المرحلة وأنبوب الشفط الأحادي من سلسلة ISV بذكاء استنادًا إلى المضخات الرأسية التقليدية، بالتعاون مع فريقنا العلمي والفني وخبراء المضخات المحليين. وتستخدم هذه المضخات نماذج هيدروليكية محلية متطورة ومعايير أداء مضخات الطرد المركزي IS. ووفقًا لاختلاف درجة حرارة التشغيل ووسط التشغيل وظروف التشغيل، تُنتج مضخات الماء الساخن، ومضخات درجات الحرارة العالية، ومضخات المواد الكيميائية المقاومة للتآكل، ومضخات الزيت، ومضخات المواد الكيميائية المقاومة للانفجار، ومضخات السرعة المنخفضة المشتقة من ALG. تتميز هذه السلسلة من المنتجات بكفاءة عالية، وتوفير للطاقة، وانخفاض مستوى الضوضاء، وأداء مستقر، وغيرها، وهي متوافقة مع أحدث معايير JB/T53058-93 الصادرة عن وزارة الآلات في جمهورية الصين الشعبية، وهي مصممة ومصنوعة وفقًا لمعيار ISO2858.

الاستخدام

1. تُستخدم مضخات الطرد المركزي ذات الأنابيب الرأسية ISV لمعالجة المياه النظيفة والسوائل المشابهة للماء في خصائصها الفيزيائية والكيميائية. وهي قابلة للتطبيق في إمدادات المياه والصرف الصحي الصناعية والمدنية، وإمدادات المياه المضغوطة في المباني الشاهقة، وري الحدائق، وضغط مكافحة الحرائق، والنقل لمسافات بعيدة، والتدفئة والتهوية، ودورات التبريد، والحمامات للضغط الدوري للمياه الباردة والساخنة، وغيرها من المعدات. درجة حرارة التشغيل T<80 درجة مئوية.

٢. تُستخدم مضخات ISVP الكيميائية ذات الأنابيب العمودية لمعالجة السوائل المسببة للتآكل، والتي لا تحتوي على جزيئات صلبة، وذات لزوجة مشابهة للماء. تُستخدم في صناعات البترول، والكيمياء، والمعادن، والطاقة الكهربائية، وصناعة الورق، والأغذية، والأدوية، والألياف الصناعية، وغيرها. تتراوح درجة حرارة التشغيل بين ٢٠ و١٢٠ درجة مئوية.

سمات

1. الهيكل الرأسي، المدخل والمخرج لهما نفس الحجم وعلى نفس الخط المركزي، ويمكن تركيبه في خط الأنابيب، تمامًا مثل الصمام، مظهر مضغوط وجذاب، مساحة أرضية صغيرة، تكلفة بناء منخفضة، خدمة خارجية إذا تم توفيرها مع غطاء حماية.

2. يتم تثبيت المكره مباشرة على العمود الممتد للمحرك، والأبعاد المحورية القصيرة، والهيكل المدمج، والتكوين المعقول للمضخة ومحمل المحرك لتحقيق التوازن الفعال بين الحمل الشعاعي والمحوري الناتج عن تشغيل المضخة، وبالتالي ضمان التشغيل السلس، والاهتزاز القليل والضوضاء المنخفضة.

٣. استخدام مانع تسرب ميكانيكي أو تركيبة مانع تسرب ميكانيكي لختم العمود. حلقة مانع تسرب من سبائك التيتانيوم المستوردة. مانع تسرب ميكانيكي مقاوم لدرجات الحرارة العالية، مصنوع من سبائك صلبة، ومقاوم للتآكل، مما يطيل عمر المانع الميكانيكي بشكل فعال.

4. سهولة التركيب والصيانة، لا حاجة لتفكيك نظام مضخة mblc، ويمكن إزالة جميع مكونات الدوار فقط عن طريق إزالة الصواميل الموجودة على مقعد اتحاد المضخة.

5. أوضاع التشغيل المتسلسل والمتوازي تستجيب لمعدل التدفق ورأس التسليم المطلوب.

6. يتم تركيبها عموديا وأفقيا وفقا لمتطلبات ترتيب خطوط الأنابيب.

ظروف العمل

١. ضغط الشفط ≤ ١.٠ ميجا باسكال، أو أقصى ضغط تشغيل لنظام المضخة ≤ ١.٦ ميجا باسكال. أي ضغط الشفط + ضغط ضخ المضخة ≤ ١.٦ ميجا باسكال، وضغط الاختبار الساكن للمضخة ٢.٥ ميجا باسكال. يُرجى تحديد ضغط تشغيل النظام عند تقديم الطلب. للحصول على ضغط تشغيل أعلى من ١.٦ ميجا باسكال لنظام المضخة، يُرجى تحديده بشكل منفصل عند تقديم الطلب لتسهيل استخدام الفولاذ المصبوب للأجزاء المبللة وقطع التوصيل في الإنتاج.

2. درجة الحرارة المحيطة <40 درجة مئوية، الرطوبة النسبية<95%.

3. يجب ألا يتجاوز محتوى حجم الجسيمات الصلبة في الوسط المراد تسليمه 0.1٪ من حجم الوحدة، الحبيبات<0.2 ملم.

ملحوظة: للتعامل مع الجسيمات الصغيرة التي تحمل الوسائط، يرجى تحديد ذلك عند تقديم الطلب لتسهيل استخدام ختم ميكانيكي مقاوم للتآكل.
