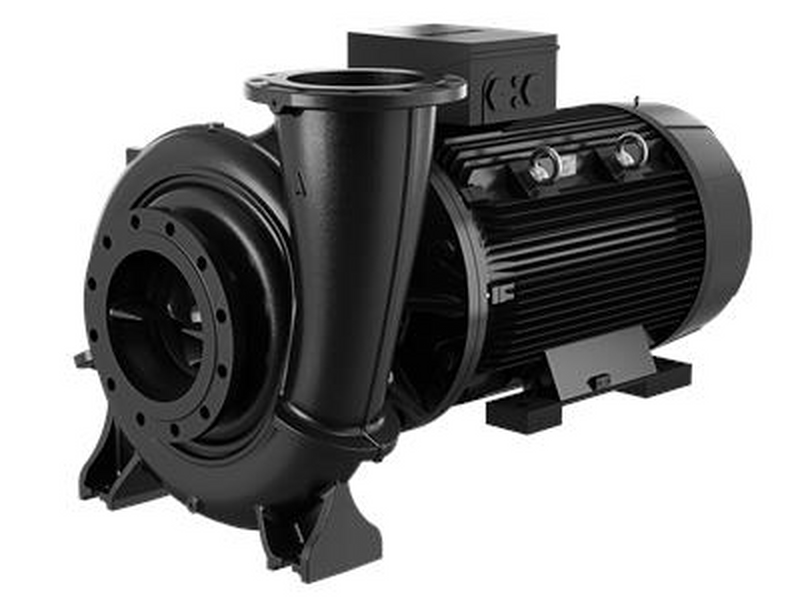

مضخة الطرد المركزي GRUNDFOS NBG الأفقية ذات الاقتران المباشر أحادية المرحلة ذات الشفط النهائي
مضخة NBG ذات هيكل مُقترن مباشرةً، ومُجهزة بمحرك قياسي مُغلق بالكامل ومُبرَّد بمروحة. الأبعاد الرئيسية مُطابقة لمعايير IEC وDIN. طريقتا التركيب هما B35 (IM2001) أو B5 (IM3001).
نموذج :
NBG 50-32-125 Aعيار مستورد (DN) :
50عيار التصدير (DN) :
32التدفق المقدر (م³/ساعة) :
20الرأس المقدر (م) :
20سرعة المحرك (دورة في الدقيقة) :
2900قوة المحرك (كيلوواط) :
2.2مادة :
Cast ironمضخة طرد مركزي أفقية أحادية المرحلة ذات شفط نهائي مقترنة مباشرة
المعايير الفنية:
معدل التدفق، س: 1400 م3/ساعة كحد أقصى.
الرأس، ارتفاع: حتى 176 متر
الضغط، ص: الحد الأقصى 25 بار
درجة الحرارة، t:-25℃-+170℃
نظرة عامة على المنتج
هذه المضخات هي مضخات طرد مركزي أحادية المرحلة غير ذاتية التحضير مع مدخل محوري ومخرج شعاعي وعمود أفقي.
إن شفة المدخل وشفة المخرج لـ NBG/NKG هما PN 16.
يتوافق الحجم والأداء المقدر مع معيار ISO 2858 (16 بار).
مضخة NBG هي هيكل متصل مباشرةً، ومُجهزة بمحرك قياسي مُبرَّد بمروحة ومُغلَّف بالكامل، وأبعادها الرئيسية مُطابقة لمعايير IEC وDIN. طريقة التركيب هي B35(IM2001) أو B5(IM3001).
يتوافق حجم الختم الميكانيكي مع معيار EN 12756.
يتراوح معدل تدفق مضخات NBG بين 2 و1200 متر مكعب/ساعة، ويتراوح ارتفاعها بين 2 و160 مترًا، وتتراوح قدرة محركاتها بين 0.25 و355 كيلوواط. أما مضخات NK، فتتراوح قدرتها بين 200 و2000 متر مكعب/ساعة، ويتراوح ارتفاعها بين 12 و100 متر.

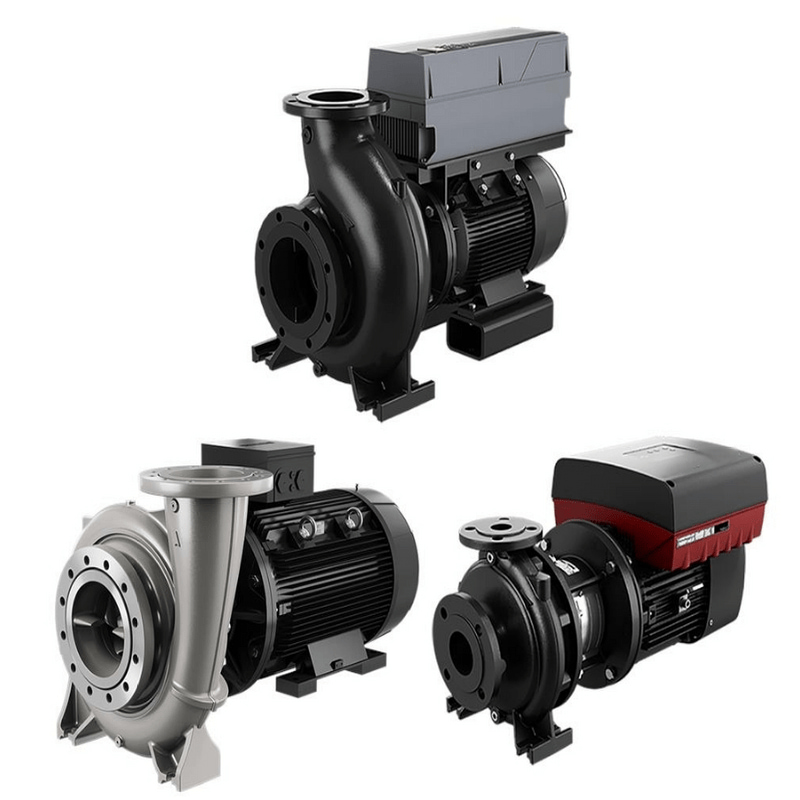

يمكن للمضخات التي تتراوح احتياجاتها من الطاقة بين 1.1 كيلوواط و22 كيلوواط اختيار محركات مزودة بمحولات تردد مدمجة. تُسمى هذه المضخات NBGE.
جميع المضخات متوازنة ديناميكيًا وفقًا لمعيار ISO 1940 الفئة 6.3. المروحة متوازنة هيدروليكيًا.
تشمل مجموعة منتجات NBG مجموعتين: "المستوى القياسي" و"المستوى عالي الكفاءة". يُستخدم محرك EFF1 في المنتجات عالية الكفاءة؛ بينما يعتمد المستوى القياسي على محرك EFF 2.
صُممت المضخة بهيكل سحب خلفي، ويمكن تفكيك المحرك والوصلة ومقعد المحمل والمروحة دون الحاجة إلى تفكيك هيكل المضخة أو خط الأنابيب. حتى في أكبر المضخات، يمكن لشخص واحد استخدام رافعة لصيانتها.
طلب
توفير المياه
الشحن الصناعي
نقل السوائل الصناعية
التدفئة والتهوية وتكييف الهواء
ري
