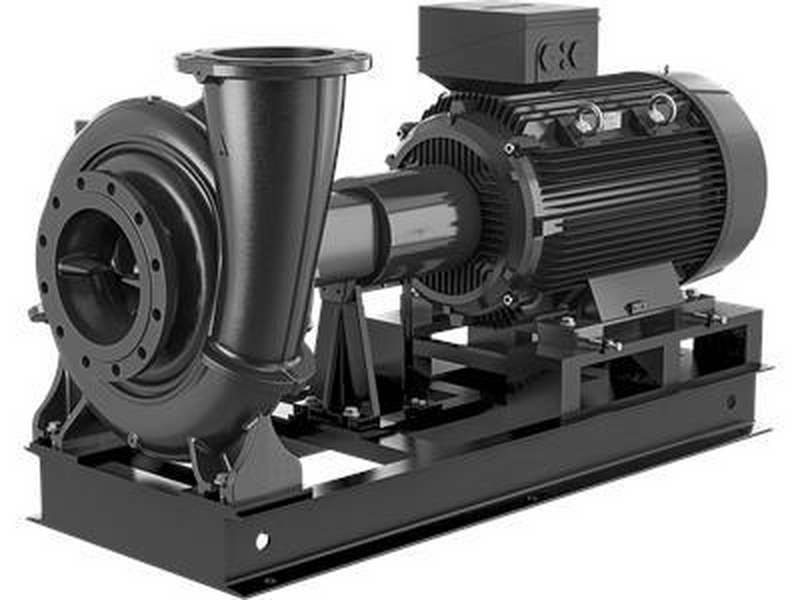

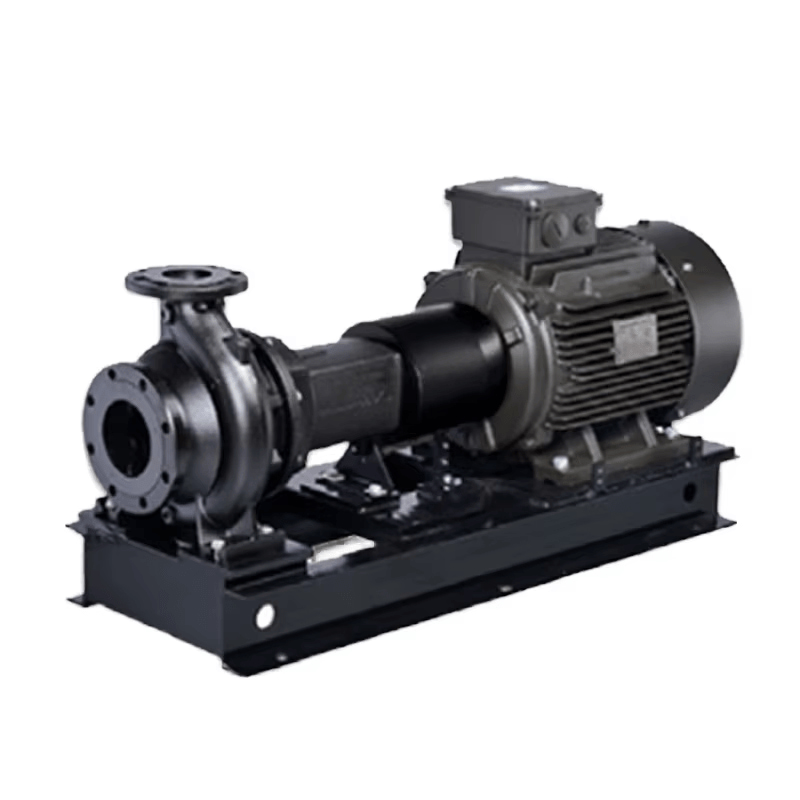

مضخة الطرد المركزي GRUNDFOS NKG الأفقية ذات الاقتران المباشر أحادية المرحلة ذات الشفط النهائي

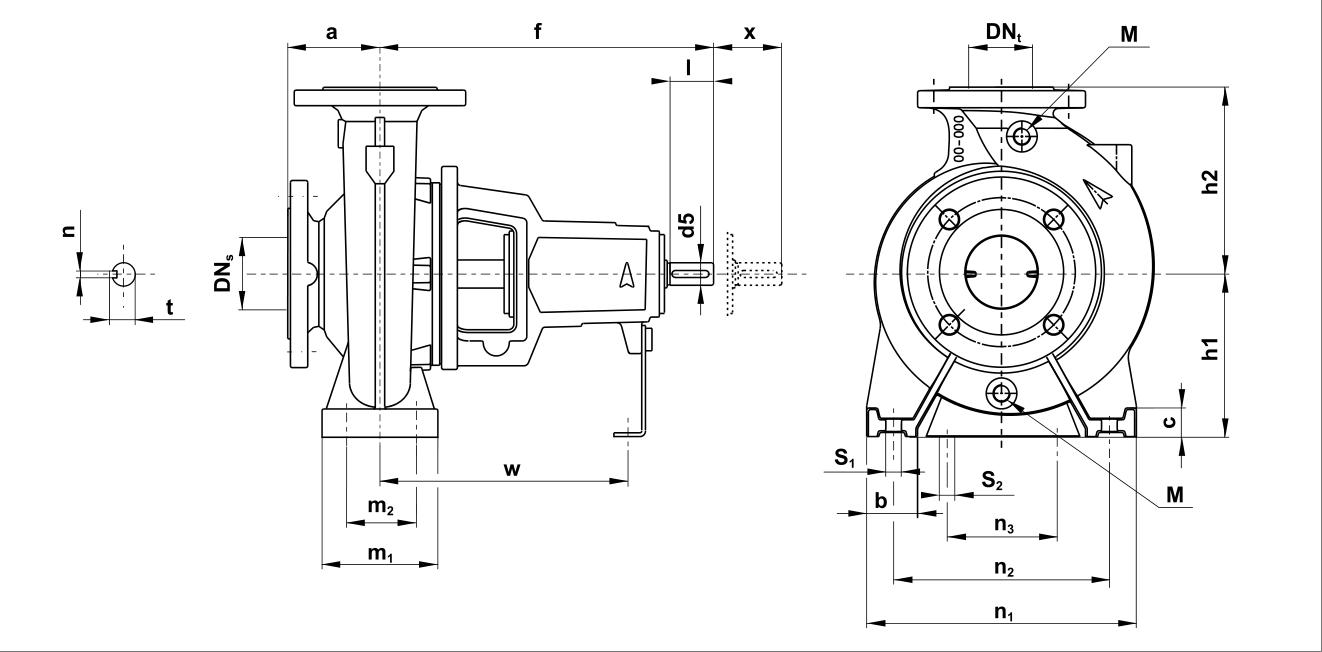

مضخة NKG عبارة عن هيكل عمود طويل، مُجهزة بمحرك قياسي مُغلق بالكامل ومُبرَّد بالمروحة. أبعادها الرئيسية مُطابقة لمعايير IEC وDIN، وطريقة تركيبها هي B3(IM1001).
نموذج :
NKG 50-32-125 Aعيار مستورد (DN) :
50عيار التصدير (DN) :
32التدفق المقدر (م³/ساعة) :
20الرأس المقدر (م) :
20سرعة المحرك (دورة في الدقيقة) :
2900قوة المحرك (كيلوواط) :
2.2مادة :
Cast ironمضخة طرد مركزي أفقية أحادية المرحلة ذات شفط نهائي مقترنة مباشرة
المعايير الفنية:
معدل التدفق، س: 1400 م3/ساعة كحد أقصى.
الرأس، ارتفاع: حتى 176 متر
الضغط، ص: الحد الأقصى 25 بار
درجة الحرارة، t:-25℃-+170℃
نظرة عامة على المنتج
هذه المضخات هي مضخات طرد مركزي أحادية المرحلة غير ذاتية التحضير مع مدخل محوري ومخرج شعاعي وعمود أفقي.
إن شفة المدخل وشفة المخرج لـ NKG هما PN 16.
يتوافق الحجم والأداء المقدر مع معيار ISO 2858 (16 بار).
مضخة NKG عبارة عن هيكل عمود طويل، مُجهزة بمحرك قياسي مُغلق بالكامل ومُبرَّد بالمروحة. أبعادها الرئيسية مُطابقة لمعايير IEC وDIN، وطريقة تركيبها هي B3(IM1001).
يتوافق حجم الختم الميكانيكي مع معيار EN 12756.

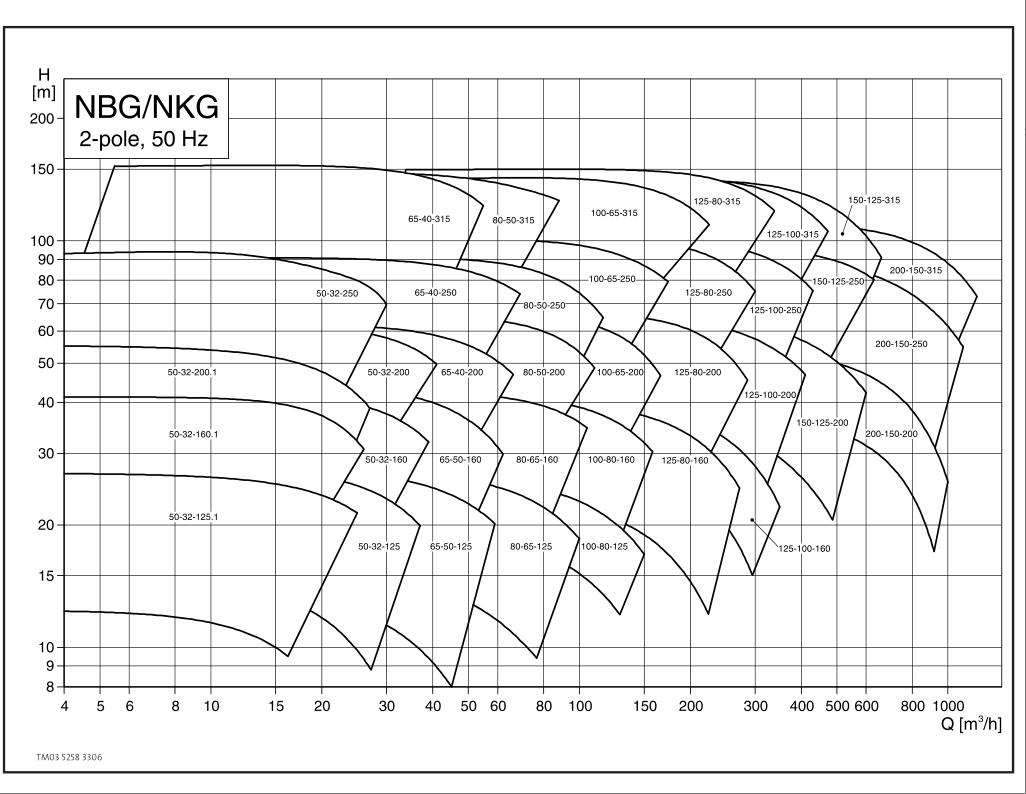

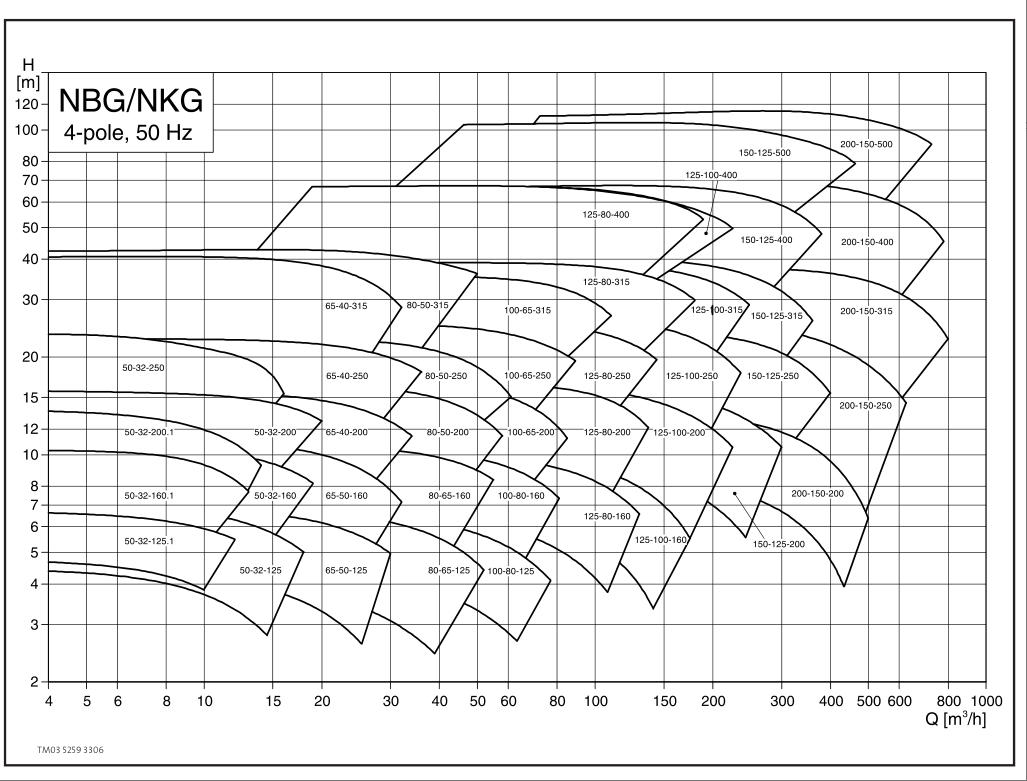

يتراوح معدل تدفق مضخات NKG بين 2 و1200 متر مكعب/ساعة، وارتفاع الرفع بين 2 و160 مترًا، وقوة المحركات بين 0.25 و355 كيلوواط. أما مضخات NK، فيتراوح معدل تدفقها بين 200 و2000 متر مكعب/ساعة، وارتفاع الرفع بين 12 و100 متر.
يمكن للمضخات التي تتراوح احتياجاتها من الطاقة بين 1.1 كيلوواط و22 كيلوواط اختيار محركات مزودة بمحولات تردد مدمجة. تُسمى هذه المضخات NKGE.
جميع المضخات متوازنة ديناميكيًا وفقًا لمعيار ISO 1940 الفئة 6.3. المروحة متوازنة هيدروليكيًا.

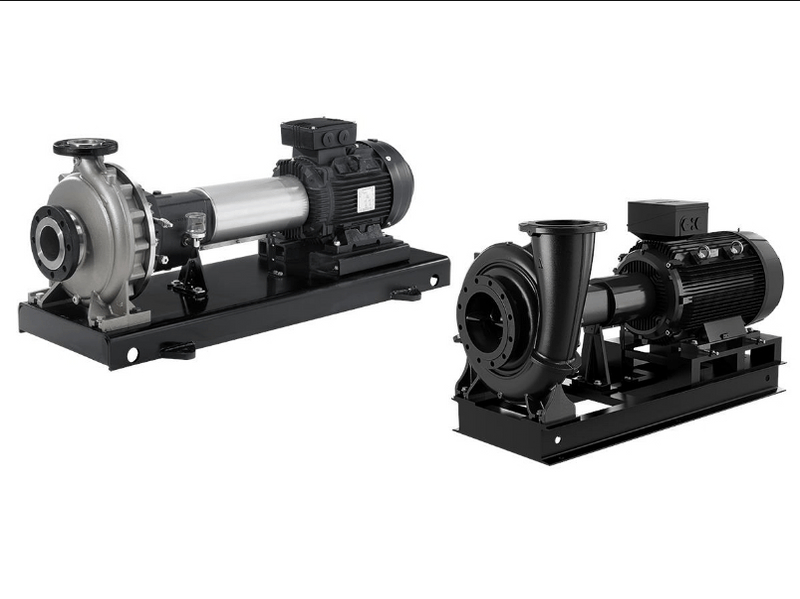

تشمل مجموعة منتجات NKG فئتين: "الفئة القياسية" و"الفئة عالية الكفاءة". يُستخدم محرك EFF1 في المنتجات عالية الكفاءة؛ بينما تعتمد الفئة القياسية على محرك EFF 2.
صُممت المضخة بهيكل سحب خلفي، ويمكن تفكيك المحرك والوصلة ومقعد المحمل والمروحة دون الحاجة إلى تفكيك هيكل المضخة أو خط الأنابيب. حتى في أكبر المضخات، يمكن لشخص واحد استخدام رافعة لصيانتها.
طلب
توفير المياه
الشحن الصناعي
نقل السوائل الصناعية
التدفئة والتهوية وتكييف الهواء
ري
النوع الأفقي، باستخدام اقتران ممتد، حلزوني مقسم شعاعي أحادي المرحلة (حجم المضخة أكبر من 125 يعتمد تصميمًا ثنائي المرحلة) يعتمد تصميم الضخ الخلفي، مع غلاف عمود قابل للاستبدال / غلاف حماية العمود وحلقة مانعة للتسرب لجسم المضخة قابلة للاستبدال، والتصميم يتوافق مع ATEX؛
