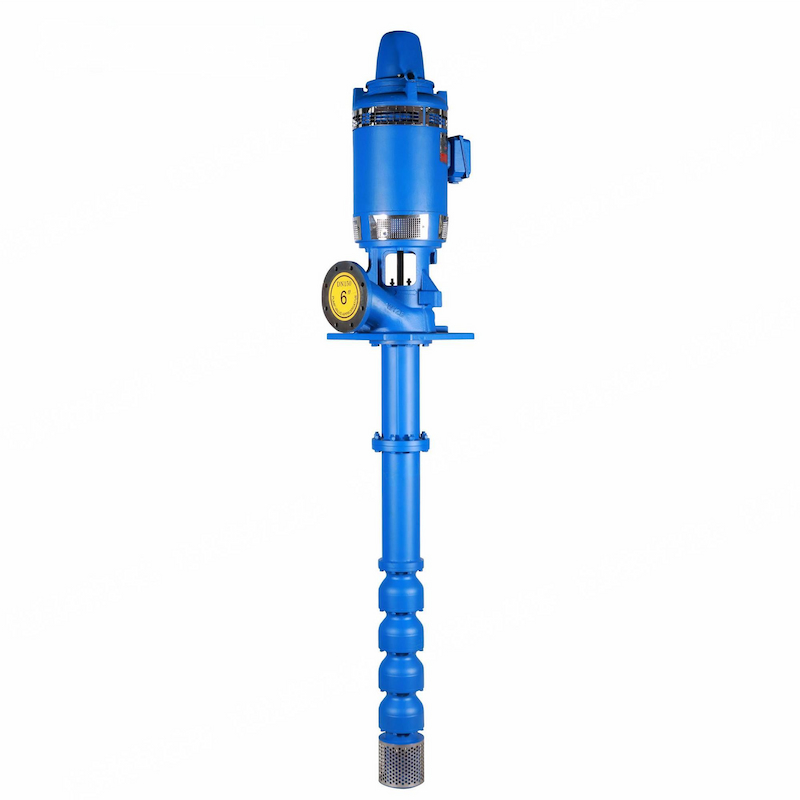

مضخة الآبار العميقة ذات العمود الطويل

معدل التدفق: 2 لتر/ثانية ~ 350 لتر/ثانية

أقصى ضغط مُقدر: 2.0 ميجا باسكال

درجة الحرارة المتوسطة: ≤80 درجة مئوية

جودة المياه: محايدة (درجة الحموضة = 6.5 ~ 8.5)، محتوى الكلوريد ≤400 ملجم/لتر

يعتمد على تصميمات هيدروليكية وبنيوية متقدمة، مقترنة بتقنيات جديدة مثل طلاء الإيبوكسي الصناعي من Ashland على مسارات تدفق الشفرات، مما يضمن أداءً ممتازًا وعمر خدمة طويل من خلال اختيار المواد العقلاني.

يتميز بجهاز حلقة رمي الرمل وهيكل متاهة لمنع جزيئات الرمل من دخول المحامل.

يتم دعم كل من أعمدة الدافع والمحرك بواسطة محامل نحاسية، مع التحكم في الانحراف الشعاعي في حدود 0.13 مم (المعيار الأمريكي)، مما يضمن التشغيل المستقر والضوضاء المنخفضة.

تتميز قاعدة المضخة بتصميم جميل من الناحية الجمالية مع نوافذ وصول كبيرة لسهولة الصيانة واستبدال العبوة.

مصنوعة من الحديد المطاوع ودرجات مختلفة من الفولاذ المقاوم للصدأ (2Cr13، 304، 316) لتلبية ظروف التشغيل المتنوعة والمتطلبات الفنية.

مقدمة لمضخة الآبار العميقة ذات العمود الطويل

تعتمد مضخة الضخ العميقة طويلة العمود من سلسلة LSP على نموذج هيدروليكي متطور وتصميم هيكلي، وتستخدم نواة معالجة راتنج آشلاند، وطلاء إيبوكسي لقناة الشفرة، وعمليات جديدة أخرى؛ تتميز المضخة بكفاءة عالية، ومنحنى أداء خالٍ من أي نتوءات. تستخدم المضخة جهاز قذف الرمل، ويمنع هيكلها المتاهة جزيئات الرمل من دخول المحمل. يتم التحكم في النبض الشعاعي لعمود الدافع، وعمود الدفع، وعمود المحرك ضمن المعيار الأمريكي 0.13 مم، مما يضمن سلاسة العمل وانخفاض مستوى الضوضاء. يتميز مقعد المضخة بشكله الجميل ونافذته الكبيرة، مما يسهل إصلاح واستبدال الحشوة.

نطاق تطبيق مضخة الآبار العميقة ذات العمود الطويل

تُستخدم مضخة الآبار العميقة ذات العمود الطويل من نوع LSP على نطاق واسع في محطات المياه ومحطات الطاقة الكهرومائية (الصيانة ومضخات التسرب والصرف وما إلى ذلك) ومحطات الطاقة الحرارية (الصناعية والمعيشية ومضخة الحرائق وما إلى ذلك) ومصانع الصلب (تبريد الدورة الدموية والمعيشة ومضخة الحفرة الحديدية وما إلى ذلك) والري الزراعي والحرائق والبلديات وغيرها من الصناعات.

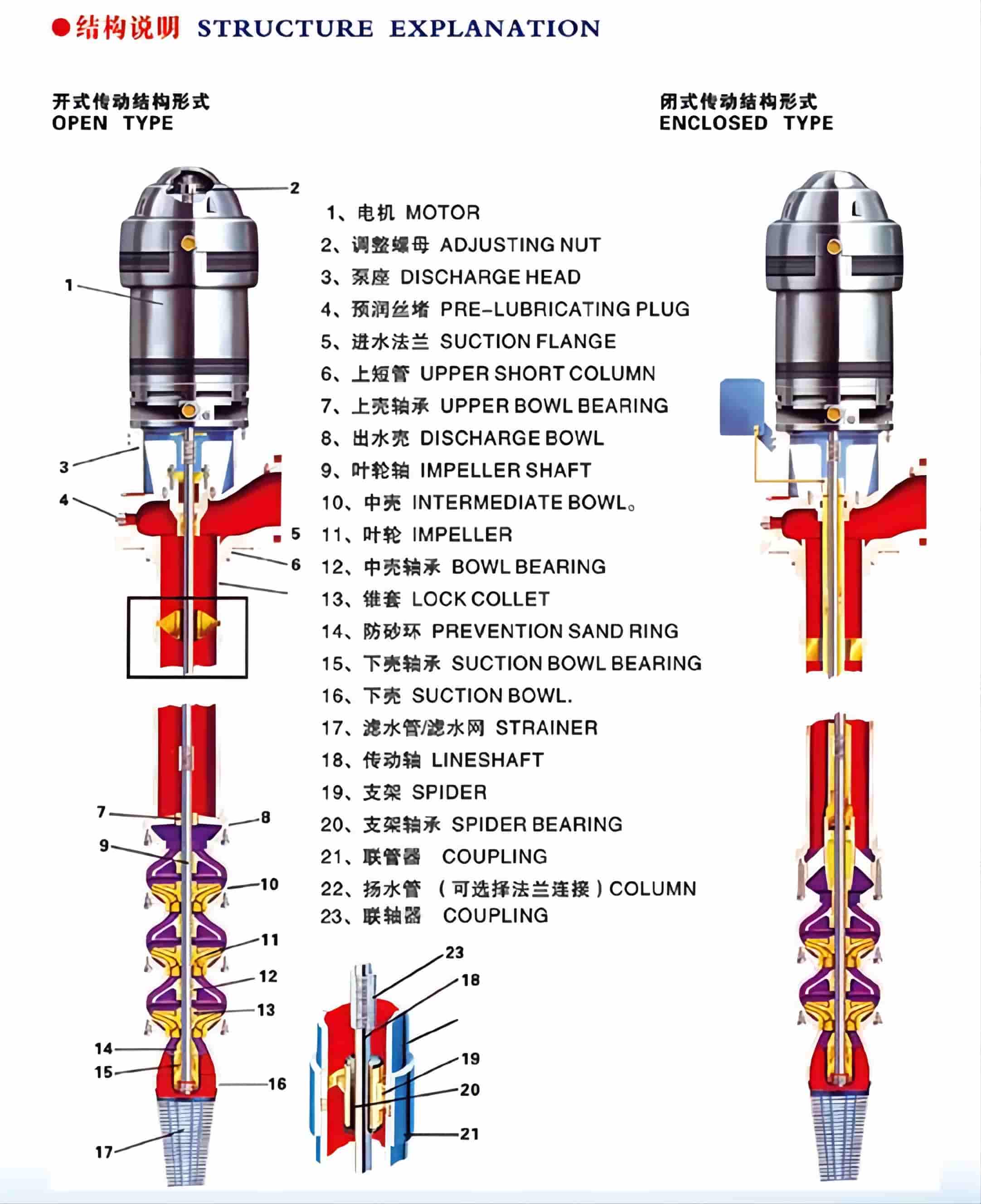

الهيكل الداخلي لمضخة البئر العميقة ذات العمود الطويل

1. المحرك: محرك العمود العميق (YLB)، أو محرك عمودي عادي ذو عمود صلب؛

2. ضبط الجوز: ضبط كمية السلسلة المحورية للمكره؛

3. مقعد المضخة: يتحمل حمولة ثقيلة، وتركيب مريح لصندوق التعبئة؛

4. تشحيم الأسلاك مسبقًا: قبل البدء، قم بحقن الماء النظيف عبر المكان لتزييت المحامل الداخلية للمضخة؛

5. الأنبوب القصير العلوي (الأنبوب القصير B): متصل بحافة، والحافة العلوية للأنبوب القصير متصلة بمقعد المضخة، والحافة السفلية متصلة بحافة الأنبوب الرئيسي؛

6. عمود المكره: 2 Cr 13 من الفولاذ المقاوم للصدأ أو 45 # من الفولاذ الكربوني عالي الجودة (طلاء الكروم) ؛

٧. غلاف متوسط: مسار تدفق سلس، يقلل من مقاومة الاحتكاك، ويحسّن الكفاءة. المواد المستخدمة: HT 200، QT 450، 2 Cr 13، 304، 316، إلخ.

٨. المكره: متوافق مع تصميم الغلاف الأوسط، يتميز بكفاءة عالية ونطاق عمل واسع ومعايرة دقيقة لضمان سلاسة التشغيل. المواد: HT 200، نحاس سيليكون، QT 450، 2 Cr 13، 304، 316، إلخ.

٩. محامل متوسطة الحجم: محامل نحاسية، أو محامل مطاطية مقاومة للتآكل، أو محامل بوليمرية مستوردة. أداء موثوق، وعمر افتراضي طويل.

10. غلاف المخروط: قم بتثبيت المكره على عمود المكره.

11. محمل الغلاف السفلي: محمل نحاسي، تعبئة الشحم، تشغيل خالٍ من الأخطاء على المدى الطويل.

١٢. الغلاف السفلي: يُوَجِّه السائل من شبكة المياه بالتساوي إلى المكره بأقل خسارة. المواد المستخدمة: HT 200، QT 450، 2 Cr 13، 304، 316، إلخ.

13. شبكة الفلتر: يجب أن يكون طول شبكة الفلتر مناسبًا للوصول إلى حالة جيدة، ويمكن أن يمنع دخول الجسيمات الكبيرة إلى المضخة؛

١٤. عمود الدفع: مصنوع من فولاذ كربوني عالي القوة، وسطح محمل مطلي بالكروم. يمكن توفير مادة الفولاذ المقاوم للصدأ حسب الحاجة.

15. أنبوب الرفع: يمكن تركيب أنبوب المياه عن طريق الاتصال الملولب أو اتصال الشفة.
