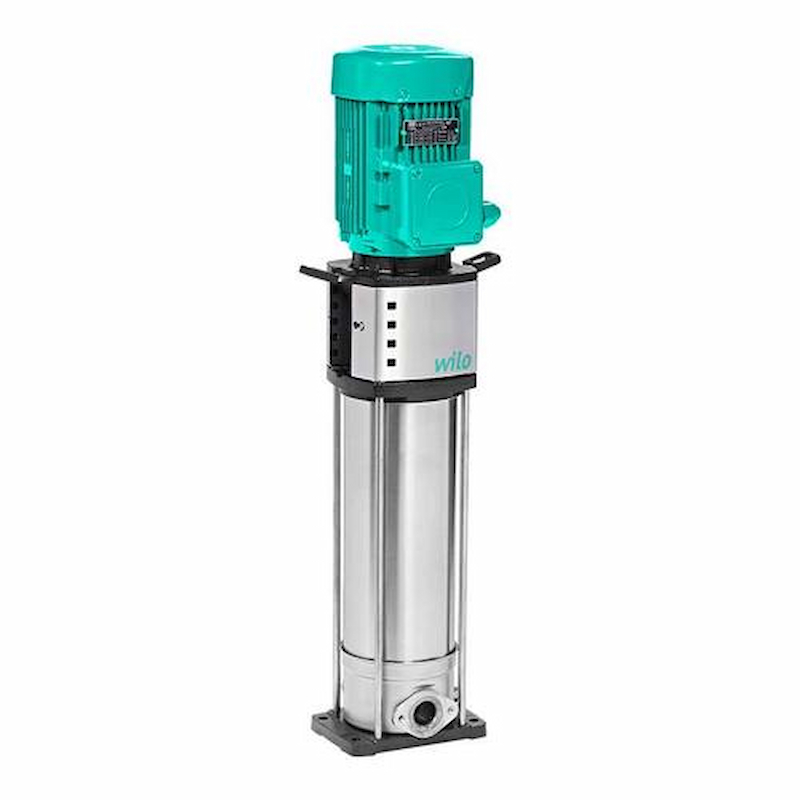

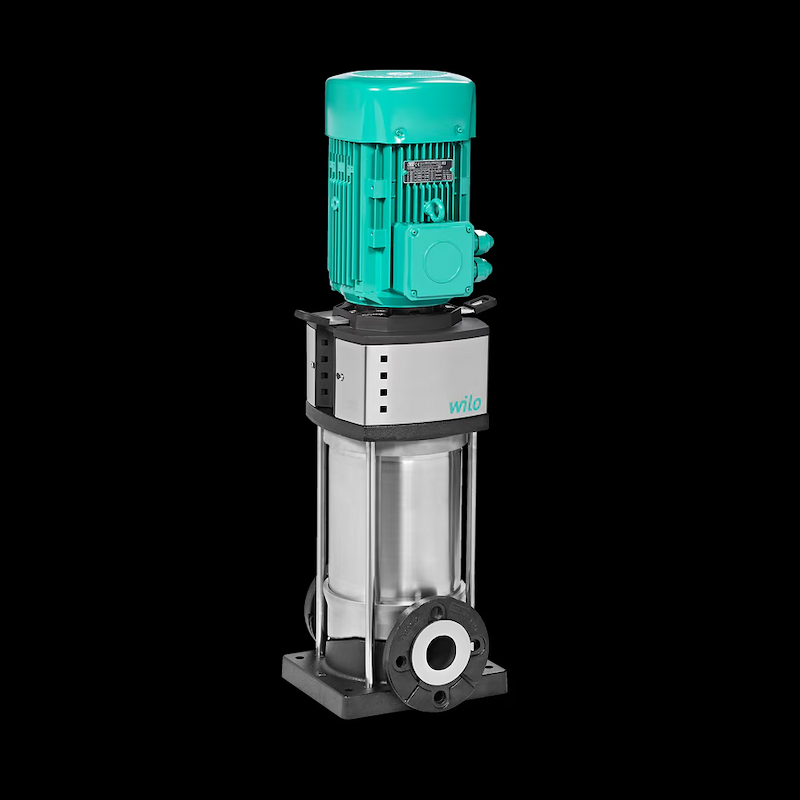

مضخة الطرد المركزي العمودية متعددة المراحل عالية الضغط WILO Helix V

ويلو هيليكس الخامس

المزايا

> أنظمة هيدروليكية ثنائية/ثلاثية الأبعاد مُحسّنة الكفاءة، ملحومة بالليزر، مُحسّنة التدفق وإزالة الغازات

> المكرهات المقاومة للتآكل، وريش التوجيه، وأغطية المرحلة

> غلاف المضخة المُحسَّن للتدفق وNPSH

> تصميم سهل الصيانة مع واقي اقتران قوي بشكل خاص

> موافقة مياه الشرب للمضخات التي تحتوي على أجزاء تلامس السائل مصنوعة من الفولاذ المقاوم للصدأ (إصدار EPDM)

تصميم

مضخة طرد مركزي متعددة المراحل عالية الضغط عالية الكفاءة وغير ذاتية التحضير بتصميم رأسي مع توصيلات خطية

طلب

إمدادات المياه وتعزيز الضغط

أنظمة الدورة الصناعية

مياه المعالجة

دوائر التبريد المغلقة

أنظمة مكافحة الحرائق

أنظمة الغسيل

الري

المعدات/الوظيفة

المكرهات المقاومة للتآكل، وريش التوجيه، وأغطية المسرح

تايب كي

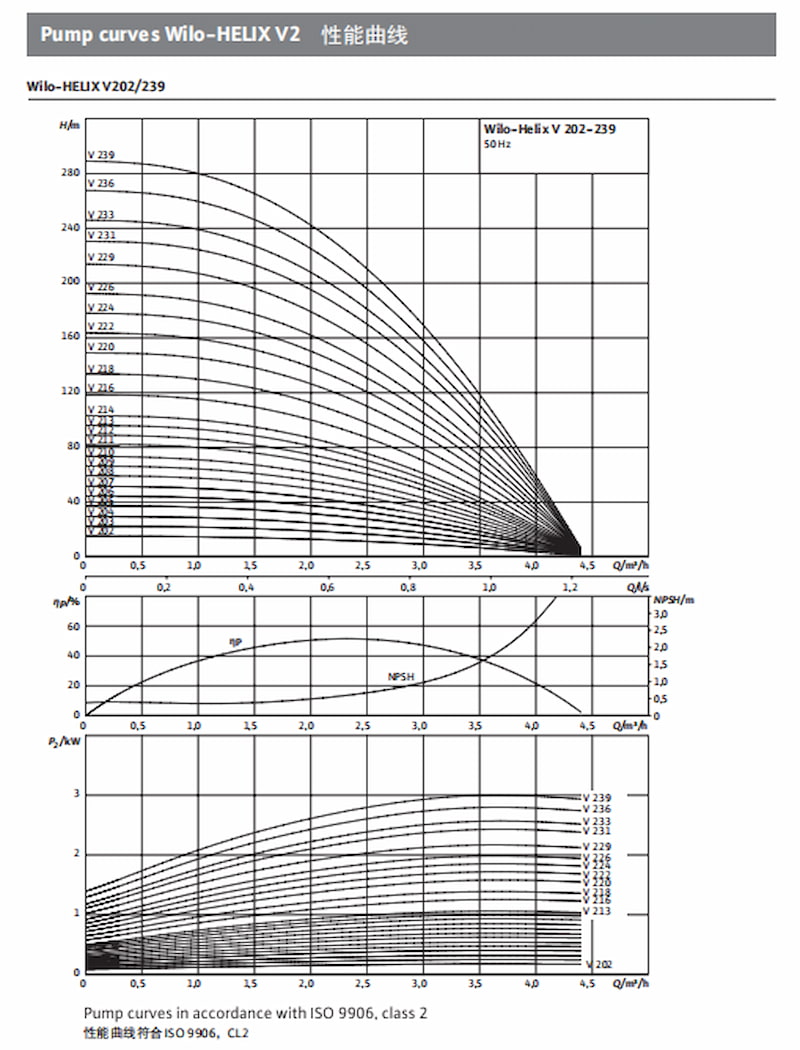

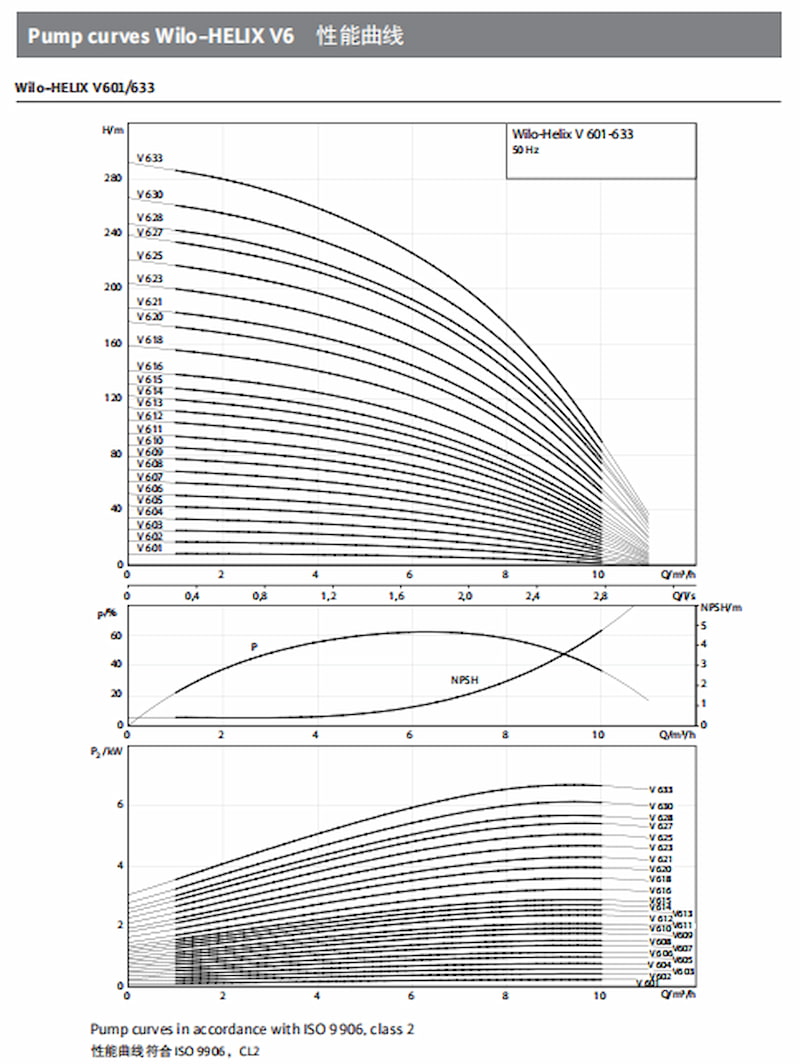

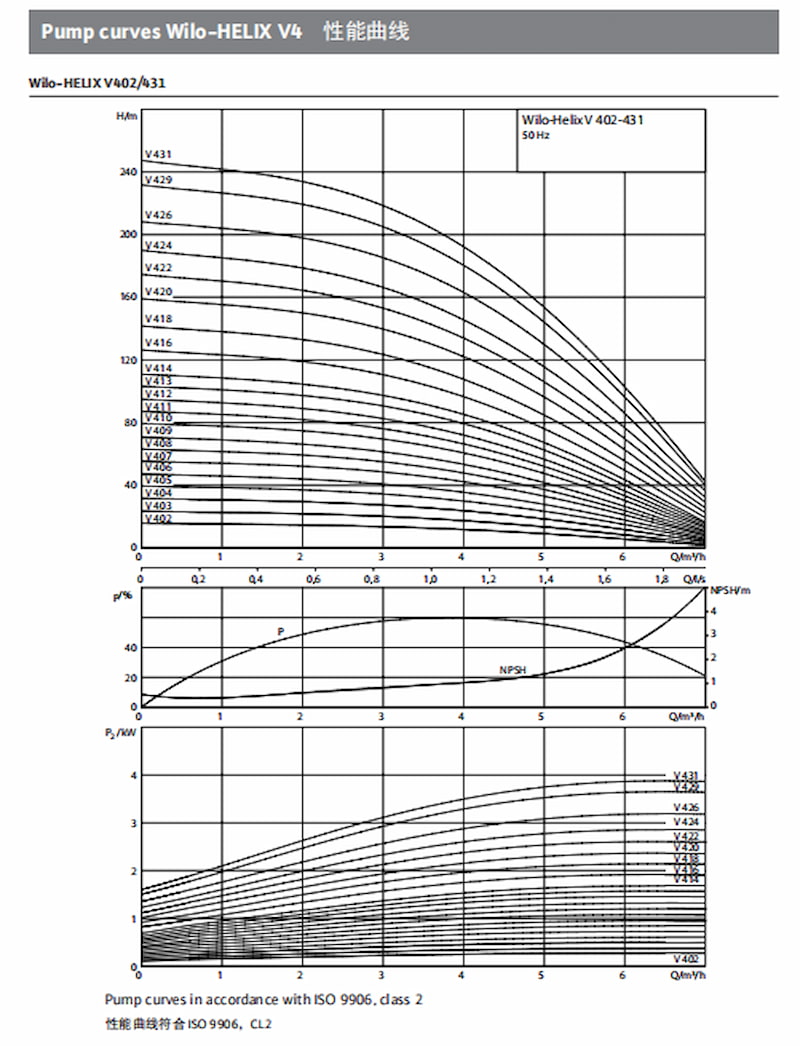

البيانات الفنية

· التوصيل الكهربائي: 3~400 فولت (±10%)، 50 هرتز

· ≤ 4 كيلو واط 230 فولت/ 400 فولت؛ Δ/Y

· > 4 كيلو واط 400 فولت/ 690 فولت؛ Δ/Y

· نطاق درجة حرارة السائل:

· Helix V 2 – 16 (EPDM): من -30 إلى 120 درجة مئوية (130 درجة مئوية عند الطلب)

· Helix V 2 – 16 للوسائط العدوانية (FKM): من -15 إلى 90 درجة مئوية

· Helix V22 – 52 (EPDM): من -30 إلى 120 درجة مئوية (130 درجة مئوية عند الطلب)

· Helix V22 – 52 للوسائط العدوانية (FKM): من -15 إلى 90 درجة مئوية

· أقصى ضغط تشغيل: 16/25/30 بار

· تصنيف IP: IP55

· الحد الأقصى لدرجة الحرارة المحيطة: +50 درجة مئوية (نطاقات درجة الحرارة الممتدة عند الطلب)

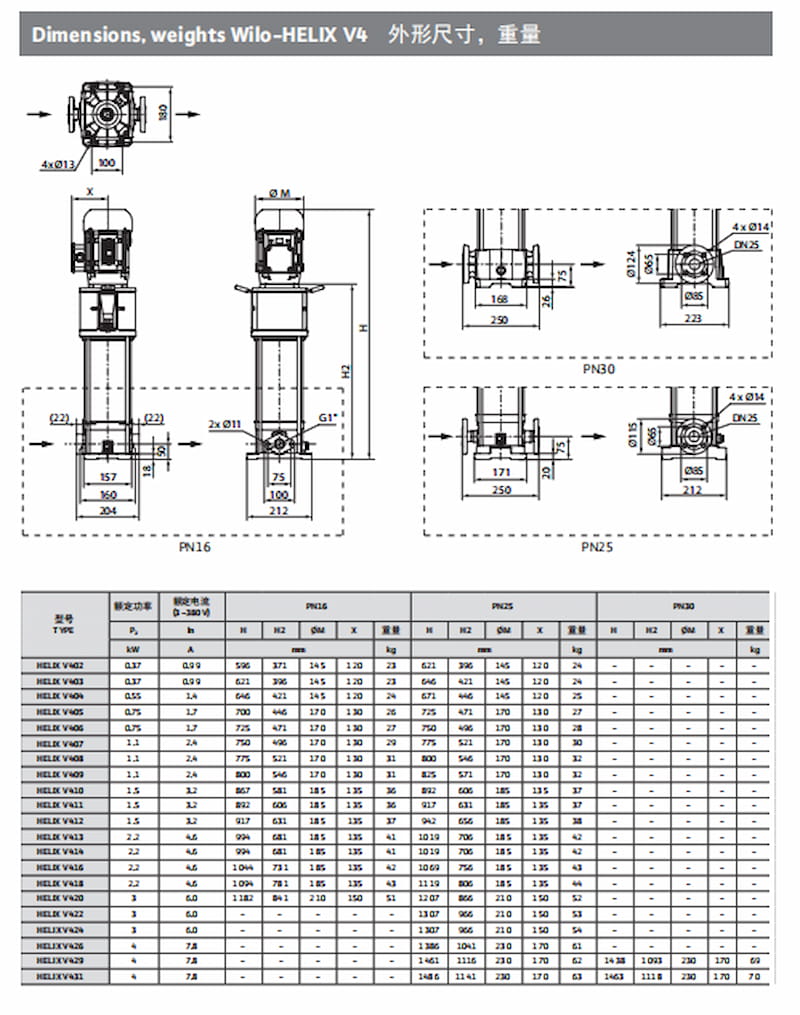

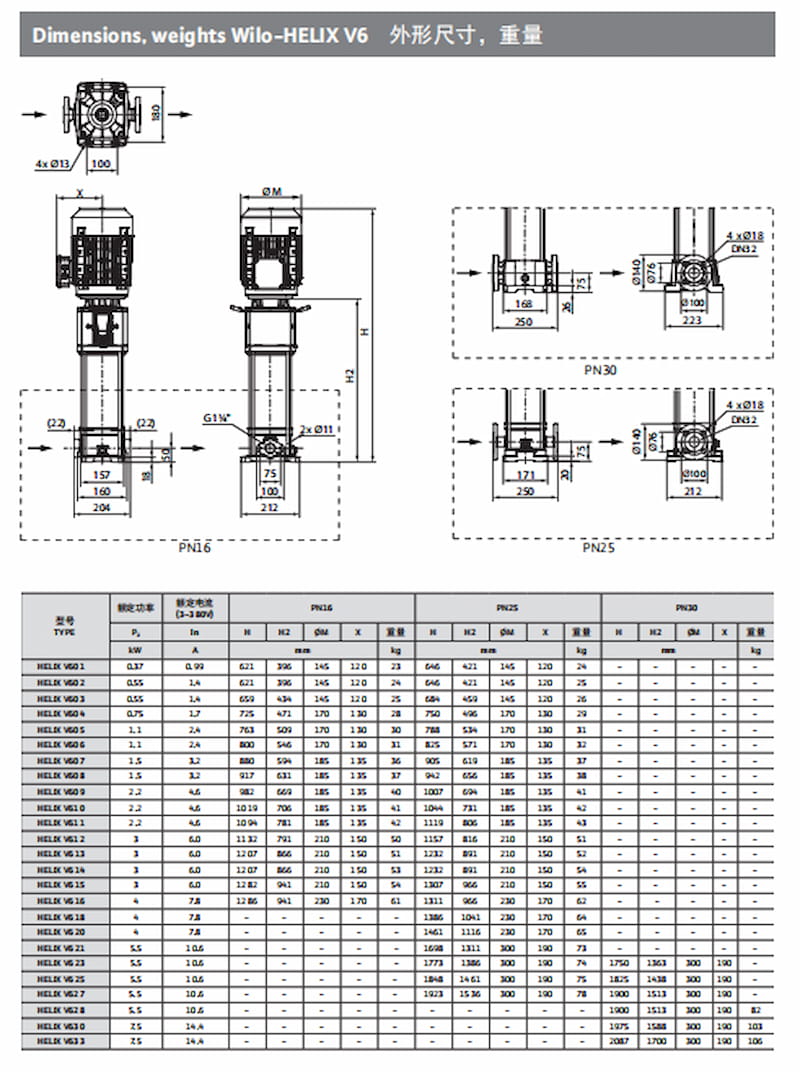

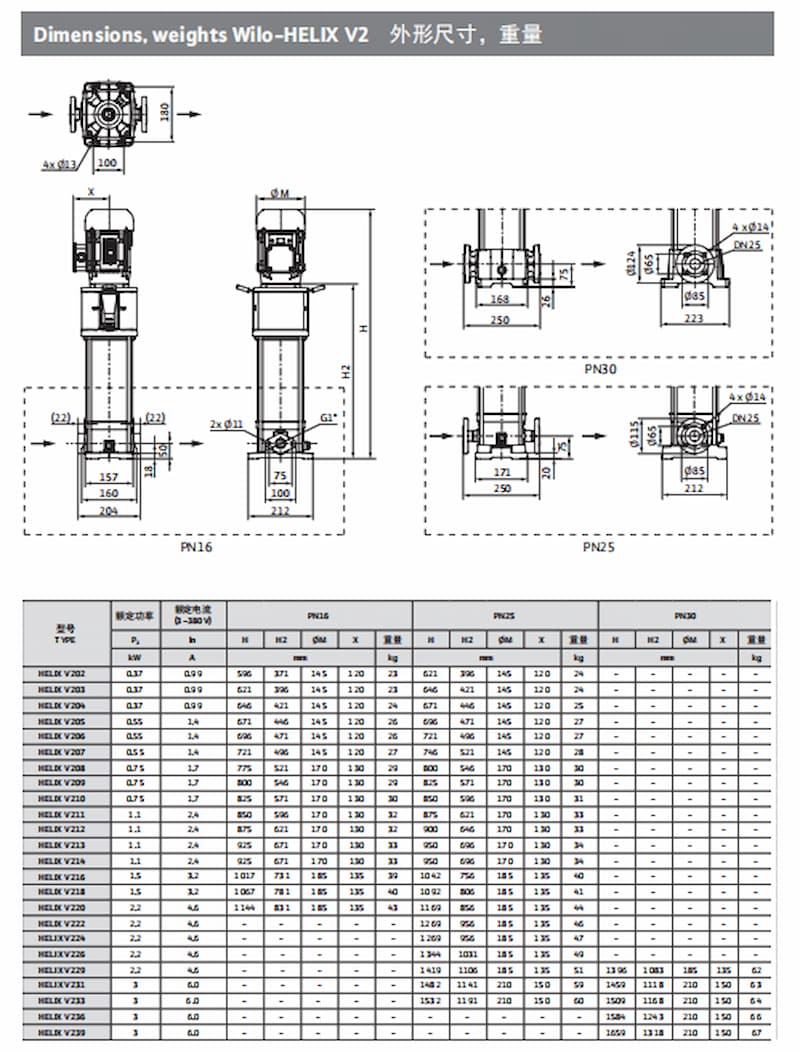

· الإصدارات المتوفرة:

· Helix V 2 – 16: PN 16 مع حواف بيضاوية، PN 25/PN 40 مع حواف دائرية متوافقة وفقًا لمعياري ISO 2531 وISO 7005 (وصلة Victaulic أو وصلة Triclamp حسب الطلب)

· Helix V 22 – 52: رقم القطعة 16/رقم القطعة 25/رقم القطعة 40 مع حواف دائرية وفقًا لمعياري ISO 2531 وISO 7005

مواد

الحلزون الخامس 2، 4، 6، 10، 16:

تركيبة مادة المضخة 1

· المراوح وأغطية المسرح وريش التوجيه المصنوعة من الفولاذ المقاوم للصدأ 1.4307 (AISI 304L)

· غلاف المضخة مصنوع من الفولاذ المقاوم للصدأ 1.4301 (AISI 304)

· لوحة القاعدة والفانوس من EN-GJL-250 (مطلية بالهبوط)

· عمود مصنوع من الفولاذ المقاوم للصدأ 1.4301 (AISI 304) أو 1.4462 (AISI 318LN) (حسب الإصدار)

· غلاف تحت الختم الميكانيكي 1.4404 (AISI 316L)

· حلقة O من EPDM (حشية FKM عند الطلب)

· أنبوب السترة مصنوع من الفولاذ المقاوم للصدأ 1.4301 (AISI 304)

مجموعة مواد المضخة 2

· المراوح، وأغطية المراحل، وأجهزة توجيه الريش المصنوعة من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L)

· غلاف المضخة مصنوع من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L)

· عمود مصنوع من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L) أو 1.4462 (AISI 318LN) (حسب الإصدار)

· غلاف تحت الختم الميكانيكي 1.4404 (AISI 316L)

· حلقة O من FKM (حشية EPDM عند الطلب)

· أنبوب الغلاف مصنوع من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L)

Helix V 22، 36، 52:

تركيبة مادة المضخة 1

· أغطية المسرح، المراوح، أجهزة توجيه الريش المصنوعة من الفولاذ المقاوم للصدأ 1.4307 (AISI 304L)

· غلاف المضخة مصنوع من الفولاذ المقاوم للصدأ 1.4308 (AISI 304) أو الحديد الزهر الرمادي المغلف بالهواء المتساقط EN-GJL 250، الحواف السائبة مصنوعة من الحديد الزهر الرمادي المغلف بالهواء المتساقط EN-GJL 250 لـ Helix V 22 / EN-GJS 400 لـ Helix V 36-52.

· عمود مصنوع من الفولاذ المقاوم للصدأ 1.4057 (AISI 431)

· غلاف تحت الختم الميكانيكي 1.4404 (AISI 316L)

· حلقة O من EPDM (حشية FKM عند الطلب)

· أنبوب السترة مصنوع من الفولاذ المقاوم للصدأ 1.4301 (AISI 304)

مجموعة مواد المضخة 2

· أغلفة المسرح، والمراوح، وأجهزة توجيه الريش المصنوعة من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L)

· غلاف المضخة: جميع الأجزاء التي تلامس الوسائط مصنوعة من الفولاذ المقاوم للصدأ المصبوب 1.4409 (AISI 316L)؛ حواف فضفاضة من الحديد الزهر الرمادي المطلي بالترشيح EN-GJL 250 لـ Helix V 22 / EN-GJS 400 لـ Helix V 36-52.

· لوحة القاعدة مصنوعة من الفولاذ المقاوم للصدأ 1.4301 (AISI 304)

· عمود مصنوع من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L) أو 1.4462 (AISI 318LN) (حسب الإصدار)

· غلاف تحت الختم الميكانيكي 1.4404 (AISI 316L)

· حلقة O من FKM (حشية EPDM عند الطلب)

· غطاء الضغط مصنوع من الفولاذ المقاوم للصدأ 1.4404 (AISI 316L)

بناء

· يمكن تكييف المضخات لتطبيقات مختلفة باستخدام الأختام الميكانيكية الخاصة (للمياه المختلطة والجليكول، والمياه النقية، والسوائل العدوانية، ...).

· تتوفر سلسلة Helix أيضًا في إصدارات خالية من السيليكون أو ATEX.

· يمكن أيضًا تخصيص المحركات، على سبيل المثال باستخدام محرك أقوى، وكفاءة IE4، وPTC، والحماية الخارجية المعززة من التآكل، والمظلة، والتدفئة المضادة للتكثيف، ولون RAL المحدد، ...

خيارات

تتوفر مضخات Helix V عند الطلب مع أنواع مختلفة من الأختام الميكانيكية مثل كربيد السيليكون المسامي (Q7Q7) لتطبيقات التبريد بخليط الماء والجليكول أو كربيد التنغستن / كربيد السيليكون (UQ) لتطبيقات معالجة المياه بالماء النقي (الموصلية أقل من 3 µS / سم).

تتوفر Helix V 2 ... 52 مع اتصالات Victaulic، وتتوفر Helix V 2 ... 16 أيضًا مع اتصالات Tri clamp (DIN 32676).

يمكن تقديم كلا النوعين من الفولاذ المقاوم للصدأ (304 و 316L) مع أختام EPDM أو FKM.

تتوفر محركات IE4 الجديدة بتردد 50 هرتز عند الطلب لتوفير المزيد من الطاقة.
