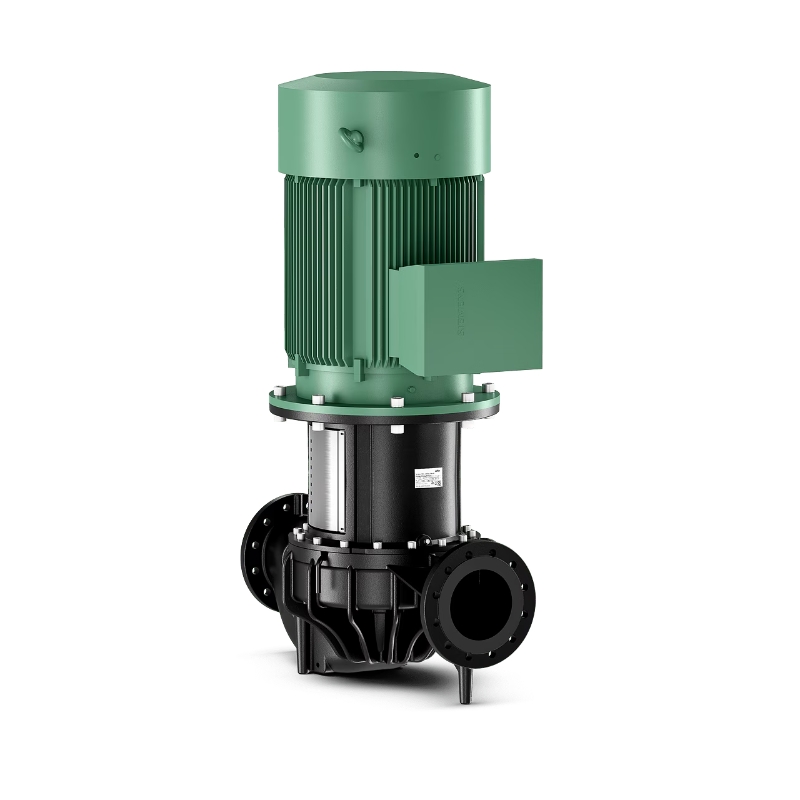

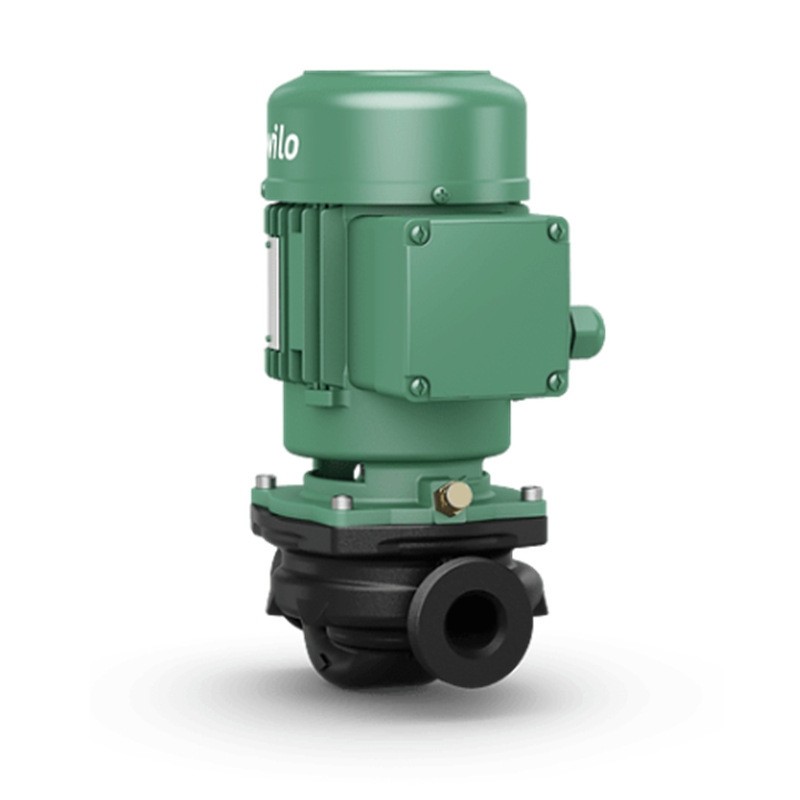

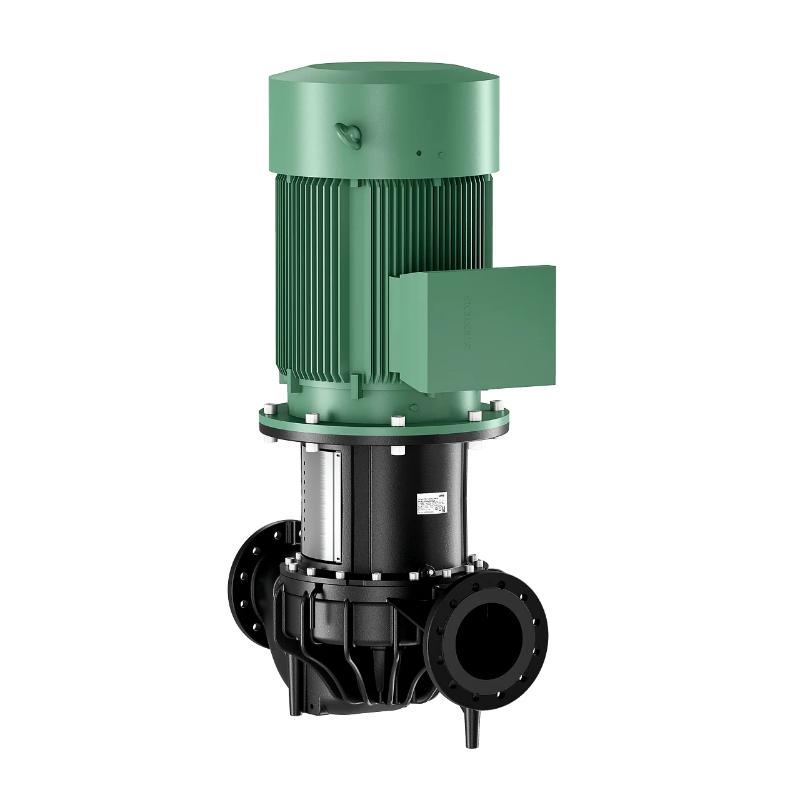

مضخة الطرد المركزي أحادية المرحلة منخفضة الضغط Wilo-Atmos GIGA-I

مضخة طرد مركزي أحادية المرحلة منخفضة الضغط

جيجا 1

يوفر جهاز Wilo-Atmos GIGA-I مجموعة واسعة من المكونات والمواد لتطبيقات متنوعة، لا سيما في مجال خدمات البناء والبيئات الصناعية. يمكنه ضخ سوائل مختلفة في درجات حرارة تتراوح بين -20 و+140 درجة مئوية، مما يجعله مناسبًا بشكل خاص لتطبيقات تكييف الهواء والتبريد. يمكن تفريغ أي مكثف يتشكل بشكل انتقائي عبر منفذ.

تم تجهيز المضخة بأحدث أنظمة الهيدروليك ومحركات IE3/IE4، وهي موثوقة للغاية كما أنها موفرة للطاقة.

كما تضمن المكونات المصبوبة ذات الطلاء المهبطي المقاوم للتآكل عمر خدمة طويل.

تصميم

مضخة مغلفة بتصميم خطي مع وصلة شفة

طلب

ضخ مياه التدفئة (وفقًا لـ VDI 2035) والمياه المبردة ومخاليط الماء والجليكول بدون مواد كاشطة في أنظمة التدفئة والمياه المبردة والتبريد.

تايب كي

البيانات الفنية

· نطاق درجة الحرارة المسموح بها للسائل: من -20 درجة مئوية إلى +140 درجة مئوية

· الحد الأقصى لدرجة الحرارة المحيطة 40 درجة مئوية

· مانع تسرب ميكانيكي لضخ المياه حتى درجة حرارة قصوى = +140 درجة مئوية. حتى درجة حرارة قصوى ≤ +40 درجة مئوية، يُسمح باستخدام خليط جليكول بنسبة تتراوح بين 20% و40% حجمًا. يجب توفير مانع تسرب ميكانيكي بديل لمخاليط الماء والجليكول التي تحتوي على نسبة جليكول تتراوح بين > 40% و50% كحد أقصى حجمًا، ودرجة حرارة سائل تتراوح بين > 40 درجة مئوية و120 درجة مئوية كحد أقصى، أو لسوائل أخرى تختلف عن الماء. عند استخدام مخاليط الماء والجليكول، يُنصح عادةً باستخدام نوع S1 مع مانع تسرب ميكانيكي مناسب.

· توصيل التيار الكهربائي 3~400 فولت، 50 هرتز (أخرى حسب الطلب)

· تصنيف IP IP55

· القطر الاسمي DN 32 إلى DN 250

· الإصدار القياسي لضغط التشغيل: 13 بار (حتى +140 درجة مئوية) / 16 بار (حتى +120 درجة مئوية)

مواد

· مبيت المضخة والفانوس: قياسي: EN-GJL-250؛

· المكره: المعيار: EN-GJL-200؛ إصدار خاص: فولاذ مقاوم للصدأ برونزي CuSn 10 1.4408

· العمود: 1.4122

· ختم ميكانيكي: AQEGG؛ أختام ميكانيكية أخرى حسب الطلب

بناء

مضخة طرد مركزي أحادية المرحلة ومنخفضة الضغط بتصميم خطي مع

· الختم الميكانيكي

· وصلة شفة مع وصلة قياس ضغط R 1/8

· فانوس

· اقتران

· محرك معيار IEC
